L7812CV

UMW
Линейный регулятор напряжения; 12 В; 1.2 А; Uвх 35 В; TO-220; Корпус: TO-220; Выходной ток: до 1.2 А; Напряжение на выходе: 12 В; Входное напряжение: до 35 В; Ток собственного потребления: 6 мА; Рабочая температура Tj: 0...125 °C
развернуть ▼ свернуть ▲

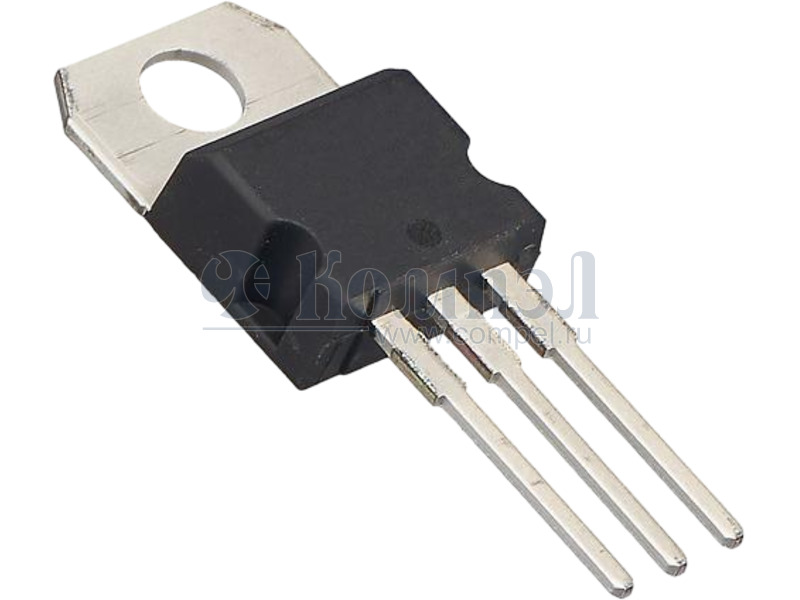

Внешний вид L7805CV

Технические характеристики

показать свернуть
Корпус TO-220-3
Тип регулятора
Входное напряжение
Выходное напряжение
Внешняя регулировка выходного напряжения
Максимальный выходной ток
Ток собственного потребления
Погрешность установки выходного напряжения
Допустимое падение напряжения вход-выход
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
UMW R UMW L78XX Three-terminal positive voltage regulator OUTPUT CURRENT TO 1.2A OUTPUT VOLTAGES OF 5；6；8；9；12V THERMAL OVERLOAD PROTECTION SHORT CIRCUIT PROTECTION OUTPUT TRANSITION SOA PROTECTION 1、 Absolute Maximum Ratings Tc=25℃ Symbol Parameter Input Voltage VI Value UNIT 35 V 1 2 3 TOPR Operating Temperature Range 0 ～ +125 ℃ TO - 263-3 TSTG Storage Temperature Range -65 ～+150 ℃ 1 Input 2 Gnd 3 Out 2、Electrical Characteristics （Tc＝25℃）Of 7805 (refer to the test circuits， TJ = -55 to 150℃ VI = 10V，IO = 500 mA，CI = 0.33 μ F， CO = 0.1 μ F unless otherwise specified)。 Parameter Output Voltage Line Regulation (Note1) Load Regulation (Note1) Quiescent Current Quiescent Current Change Quiescent Current Change Short Circuit Current www.umw-ic.com Symbol VO Δ VO Δ VO IQ Δ IQ Δ Vo/Δ T ISC Test Condition MIN TYP MAX TJ = +25℃ 4.8 5 5.2 IO = 5mA to 1A, PO ≤ 15W VI = 8V to 20V 4.75 5 5.25 UNIT V VI = 7V to 25V 100 VI = 8V to 12V 50 TJ = +25℃ mV TJ = +25℃ IO = 5mA to 1.2A 100 TJ = +25℃ IO = 250mA to 750mA 50 TJ = +25℃ 6 mV IO = 5mA to 1A 0.5 VI = 8V to 25V 0.8 mA mA IO = 5mA 0.6 TJ = +25°C, VI = 35V 0.75 1 mV/℃ 1.2 A 友台半导体有限公司 PDF
