Термоусадочная трубка

Руководство пользователя
читать полностью ▼

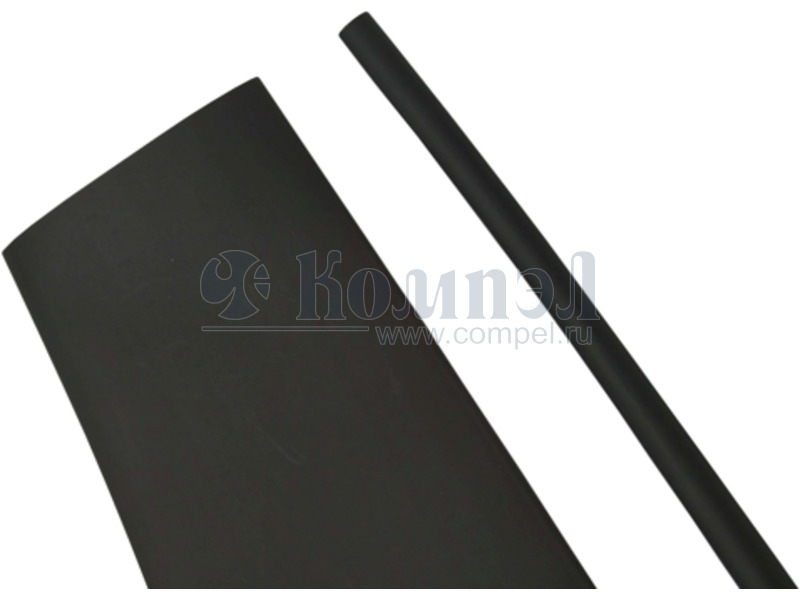

Термоусаживаемая (термоусадочная) трубка или «термоусадка» — изделие на основе термополимеров, способное изменять свою форму и геометрические размеры при нагревании горячим воздухом или открытым пламенем. Термоусадка заменяет такие изделия как: изоляторы, кембрики, сальники, изолента, импровизированные кабельные муфты и выполняет ряд функций, таких как:

  • восстановление изоляции кабелей и проводов;
  • герметизация и механическая фиксация тонких деталей, спаек, скруток, кабельных вводов и т.д.;
  • обрезинивание элементов конструкций и механизмов (подающих роликов, натяжителей, болтовых соединений и т.д.);
  • защита от механических воздействий и химически агрессивных соединений (ГСМ и, даже, щелочей и кислот);
  • защита от коррозии;
  • цветовое маркирование кабелей и других изделий;
  • декоративное оформление.

В зависимости от качества примененных материалов, трубки способны усаживаться на предметы сложной формы с большим перепадом геометрических размеров и диаметров. Качество материалов также определяет устойчивость к высоким температурам и сохранение эластичности и гибкости при отрицательных температурах. Некоторые виды трубок не поддерживают горение. Все термоусаживаемые трубки обеспечивают хорошую электрическую изоляцию. Для придания механической прочности используются специальные серии толстостенных трубок. Термоусадка с нанесенным внутренним клеевым слоем обеспечивает отличную герметизацию и хорошую фиксацию на гладких (полированных) пластиковых, металлических и прочих поверхностях. Термоусадочные изделия выпускаются не только в виде трубок, но и различных кембриков с несколькими подводами/отводами и кабельных насадок.

Существует множество полимеров из которых изготавливаются термоусаживаемые материалы и их свойства определяют свойства конкретного изделия. Среди таких материалов: полиэтилен, полиолефиновые полимеры, поливинилиден (PVDF, Kynar), полиэтилентерефталат (PET, полиэстер), политетрафторэтилен (PTFE, тефлон), поливинилхлорид (PVC), фторкаучук и т.д. С течением времени перечень этих материалов растет, а термоусаживаемые трубки и изделия приобретают новые свойства: стойкость к высоким температурам (сейчас уже есть термоусадочные материалы, сохраняющие свои рабочие характеристики в диапазоне температур от -60 до +260°С), нефтепродуктам, кислотам, щелочам, хлорфторуглеродам и т.д.

Термоусаживающаяся трубка с высоким коэффициентом усадки и клеевым слоем (например, ATUM) может применяться как герметизирующая муфта для кабельных вводов различных круглых, квадратных и прямоугольных разъемов. Высокий коэффициент усадки позволяет нивелировать разницу в размерах или диаметрах между корпусом разъема и диаметром кабеля, создавая при этом механически прочный и герметичный кабельный ввод.

Термоусаживаемые трубки нашли широкое применение в промышленности, электронике, электротехнике, автомобилестроении, авиации, химической и нефтперерабатывающей промышленности, автоматике и даже бытовых приложениях. Термоусадка широко применяется при проведении самых разнообразных монтажных и ремонтных работ.

Складская программа КОМПЭЛ представлена высококачественными термоусадочными трубками серий ATUM (АТУМ, ЭТАМ) и VERSAFIT (ВЕРСАФИТ) от TE Connectivity/Tyco Electronics/Raychem. ATUM отличается высоким коэффициентом усадки (4:1 и 3:1), наличием клеевого слоя и толстыми стенками (1–3 мм); VERSAFIT низкой температурой усадки, огнестойкостью, крайней гибкостью и тонкостью (0.4–1.4 мм). Диапазон рабочих температур -55…+135°С. Доступны в различных, стандартных и нестандартных, цветовых исполнениях. Поставляются в катушках и отрезках разной длины. Отвечают требованиям RoHS.


Код для заказаНаличиеЦенаФотоКоэффициентДо усадкиПосле усадкиТемператураЦветПримечание
ATUM-19/6-0-STK (TE)
5067452035
1 717 3.8644 $ 227.14 руб. от 1 000 шт Термоусадочная трубка - Коэффициент: 3:1; Упаковка: Отрезок 1.2 м; До усадки: 19 мм; По...
ATUM-24/8-0-STK (TE)
5509112040
503 9.6523 $ 567.33 руб. от 200 шт Термоусадочная трубка - Коэффициент: 3:1; Упаковка: Отрезок 1.2 м; До усадки: 24 мм; По...
ATUM-3/1-0-STK (TE)
5504062059
5 669 1.2765 $ 75.02 руб. от 5 000 шт Термоусадочная трубка - Коэффициент: 3:1; Упаковка: Отрезок 1.2 м; До усадки: 3 мм; Пос...
ATUM-4/1-0-STK (TE) 4 744 1.6336 $ 96.02 руб. от 1 000 шт Термоусадочная трубка - Коэффициент: 4:1; Упаковка: Отрезок 1.2 м; До усадки: 4 мм; Пос...
ATUM-6/2-0-STK (TE)
5509092033
1 140 1.9755 $ 116.11 руб. от 1 000 шт Термоусадочная трубка - Коэффициент: 3:1; Упаковка: Отрезок 1.2 м; До усадки: 6 мм; Пос...
V2-1.5-0-SP (TE)
C95755-000
8 0.0998 $ 5.86 руб. от 5 009 шт
V2-12.0-0-FSP (TE) -40%
E94267-000
189 0.3647 $ 21.44 руб. от 1 шт
V2-18.0-0-FSP (TE)
A28296-000
10 0.9913 $ 58.27 руб. от 500 шт
V2-2.5-0-SP-SM (TE)
463453J001
1 647 0.1405 $ 8.26 руб. от 3 600 шт
V2-4.0-0-SP (TE)
446921-000
8 005 0.1697 $ 9.97 руб. от 3 000 шт
V2-9.0-0-FSP (TE)
C05457-000
596 0.3990 $ 23.45 руб. от 1 250 шт
VERSAFIT-1/16-0-SP (TE)
5562734018
25 865 0.1525 $ 8.97 руб. от 25 000 шт Термоусадочная трубка - Коэффициент: 2:1; Упаковка: Катушка; До усадки: 1.85 мм; После ...
VERSAFIT-1/2-0-SP (TE) 6 929 0.4290 $ 25.22 руб. от 5 100 шт Термоусадочная трубка - Коэффициент: 2:1; Упаковка: Катушка; До усадки: 13.72 мм; После...
VERSAFIT-1/4-0-SP (TE) -50%
5058744001
16 299 0.2500 $ 14.69 руб. от 10 000 шт Термоусадочная трубка - Коэффициент: 2:1; Упаковка: Катушка; До усадки: 7.1 мм; После у...
VERSAFIT-1/8-0-SP (TE)
5058704033
13 253 0.1720 $ 10.11 руб. от 10 000 шт Термоусадочная трубка - Коэффициент: 2:1; Упаковка: Катушка; До усадки: 3.43 мм; После ...
VERSAFIT-3/32-0-SP (TE)
5058684016
15 463 0.1667 $ 9.79 руб. от 10 000 шт Термоусадочная трубка - Коэффициент: 2:1; Упаковка: Катушка; До усадки: 2.79 мм; После ...
VERSAFIT-3/64-0-SP (TE) 14 924 0.1968 $ 11.56 руб. от 10 000 шт Термоусадочная трубка - Коэффициент: 2:1; Упаковка: Катушка; До усадки: 1.63 мм; После ...
F32-15.0/BLACK/ (BM)
F32-15 BLACK
5 2.4000 $ 141.07 руб. от 10 шт
F32-28.0/BLACK/ (BM)
K32-28
1 5.7834 $ 339.93 руб. от 5 шт
ATUM-12/3-0-SP (TE)
5634734012
4 640 3.5635 $ 209.45 руб. от 2 624 шт Термоусадочная трубка - Коэффициент: 4:1; Упаковка: Катушка 200 м; До усадки: 12 мм; По...
