TPA191A4-SC6R

3PEAK
ИМС токового монитора , производства 3PEAK (3PEAK)
развернуть ▼ свернуть ▲

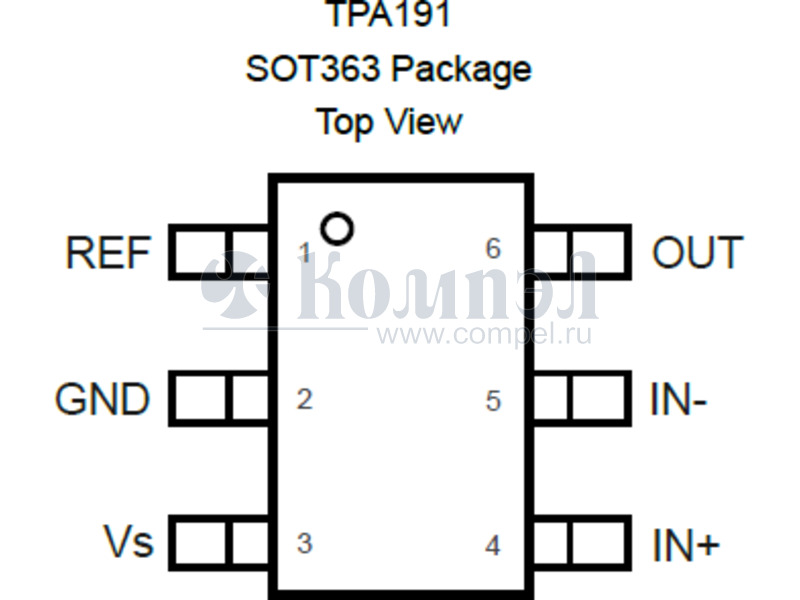

Внешний вид TPA191A2-SC6R

Технические характеристики

показать свернуть
Диапазон допустимых напряжений смещения относительно общего провода ±
Коэффициент усиления по напряжению
Максимальный дрейф смещения
Минимальный коэффициент ослабления синфазного сигнала
Номинальная ширина полосы сигнала
Типовой ток собственного потребления
Диапазон питающих напряжений
Рабочая температура
Примечание Zero-Drift, Bi-Directional Current Sense Amplifier
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
TPA191 Zero-Drift, Bi-Directional Current Sense Amplifier Features Applications • • • • • • • • Voltage Offset: – – • • • Supply Voltage: 2.7 V to 36 V Accuracy and Zero-Drift Performance ±1% Gain Error (Max over temperature) 0.2 μV/°C Offset Drift (Typ) Battery Charger Power Management Cell Phone Charger Electrical Cigarette Wireless Charger Telecom Equipment Description 10 ppm/°C Gain Drift (Max) The TPA191 series of zero-drift, bi-directional current sense amplifier can sense voltage drops across shunts at common-mode voltages from −0.3 V to 36 V, independent of the supply voltage. Five fixed gains are available: 20 V/V, 50 V/V, 75 V/V, 100 V/V, and 200 V/V. The integration matched gain resistor network minimizes gain errors and reduces the temperature drift. The low offset of the zero-drift architecture enables current sensing with the maximum drops across the shunt as low as 10-mV full-scale. Three Gain Options for Voltage Output – – – – – – – • • • • ±180 μV (Max) at VCM = 12 V Wide Common-Mode Voltage: −0.3 V to +36 V – – – • ±50 μV (Max) at VCM = 2.75 V Current Sensing (High−Side/Low−Side) TPA191A1: 20 V/V TPA191A2: 50 V/V TPA191A3: 75 V/V TPA191A4: 100 V/V TPA191A5: 200 V/V TPA191A6: 500 V/V TPA191A7: 1000 V/V The TPA191 devices operate from a single 2.7-V to 36V power supply, with drawing a typical of 80-μA supply current. All versions are specified from −40°C 125°C, and offered in the SOT363 package. Low Supply Current: 80 μA (Typ) Rail-to-Rail Output Package: SOT363 Industrial −40°C to 125°C Operating Range Typical Application Circuit RSENSE Vbus =–0.3 ~ 36 V IN+ Load IN− Reference Voltage REF TPA191 OUT ADC V+ = 2.7 ~ 36 V VS GND CBYPASS www.3peak.com 1 / 17 AA20221201A2 PDF
Документация на TPA191A4-SC6R

TPA191 Datasheet

Дата модификации: 29.04.2023

Размер: 1.6 Мб

18 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
