TPT3232E-TS3R

3PEAK
TPT3232E 3V to 5.5V, 250kbps RS-232 Transceivers Features ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ Meets the Requirements of TIA/EIA- 232-F and ITU V.28 Standards Wide Power Supply Range: Single +3V to +5.5V Two Drivers and Two Receivers Operates up to 250 kbps Requires Only Four External 0.1μF Capacitors ESD Protection for RS-232 Bus Pins ±15 kV (HBM) ±12 kV (IEC61000-4-2, Contact Discharge) ±15 kV (IEC61000-4-2, Air-Ga...
развернуть ▼ свернуть ▲

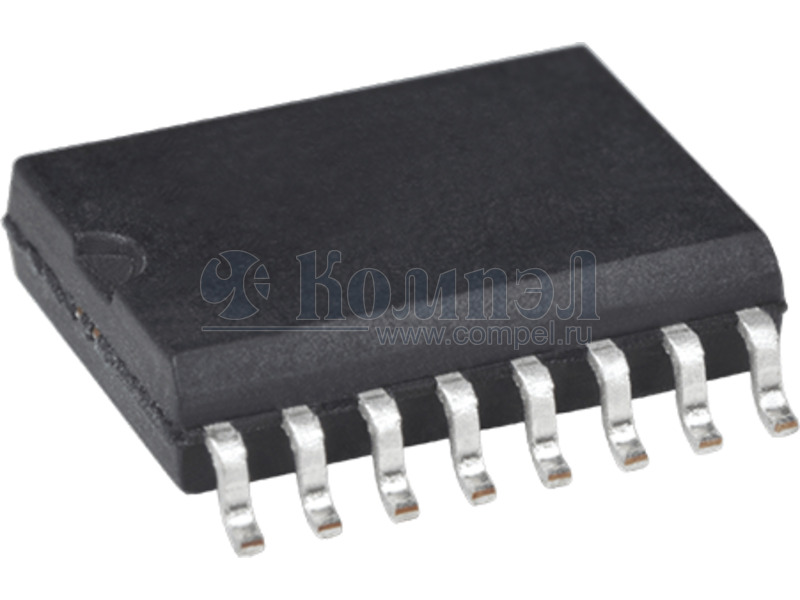

Внешний вид TPT3232E-TS3R

Технические характеристики

показать свернуть
Корпус TSSOP-16
Количество передатчиков
Количество приёмников
Максимальная скорость передачи данных
Напряжение питания
ESD защита
Рабочая температура
Примечания 3V to 5.5V, 250kbps RS-232 Transceivers
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 9

показать свернуть
Тип Наименование Корпус Упаковка i TX RX Скорость Напряжение Потребление ESD Т раб Особенности Примечания Карточка
товара
A- TPT3232E-SO3R (3PEAK)

SOP-16 в ленте 2500 шт — — 3V to 5.5V, 250kbps RS-232 Transceivers
A- MAX3232ESE (YOUTAI)

SO-16 SOIC16 2500 шт
A- ST3232BDR (YOUTAI)

SO-16 SOIC16 в ленте 2500 шт — — — —
A- TPT3232E-SS3R (3PEAK)

SSOP-16

 — — 3V to 5.5V, 250kbps RS-232 Transceivers
A- SP3232EEN (YOUTAI)

SOP-16 в ленте 2500 шт —
A- TP3232N-TR (3PEAK)

TSSOP-16

 — Microamp Supply-Current, 3V to 5.5V, Up to 470kbps RS-232 Transceivers
A- TPT3122EH-QF8R (3PEAK)

QFN-24 — — — —
A- TPT3122EHL1-QF8R-S (3PEAK)

QFN-24 — — —
A- TP3232N-SR (3PEAK)

SO-16 SOIC16 150 шт

 — Microamp Supply-Current, 3V to 5.5V, Up to 470kbps RS-232 Transceivers

Файлы 1

показать свернуть
TPT3232E 3V to 5.5V, 250kbps RS-232 Transceivers Features ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ Meets the Requirements of TIA/EIA- 232-F and ITU V.28 Standards Wide Power Supply Range: Single +3V to +5.5V Two Drivers and Two Receivers Operates up to 250 kbps Requires Only Four External 0.1μF Capacitors ESD Protection for RS-232 Bus Pins ±15 kV (HBM) ±12 kV (IEC61000-4-2, Contact Discharge) ±15 kV (IEC61000-4-2, Air-Gap Discharge) Applications ⚫ ⚫ ⚫ ⚫ Description The TPT3232E is IEC61000 ESD protected, 3.0V to 5.5V powered transceivers that meet the RS-232 standards for balanced communication. Each receiver converts TIA/RS-232 inputs to TTL/CMOS levels. The devices have a typical threshold of 1.25V, a typical hysteresis of 0.3V, and can accept ±15V inputs. The device operates at data signaling rates up to 250 kbps. The TPT3232E is available in SOP16, SSOP16 and TSSOP16 package, and is characterized from –40°C to 125°C. Device Table Battery-Powered Equipment Industry Human Machine Interface Notebook, Computers Printers Device Package Body size TPT3232E-SS3R SSOP16 6.2 mm x 5.3 mm TPT3232E-TS3R TSSOP16 5.0 mm x 4.4 mm TPT3232E-SO3R SOP16 9.9 mm x 3.9 mm Function Block GND www.3peakic.com.cn 1 / 10 Rev. B.1 PDF
Документация на серию TPT3232E

Дата модификации: 08.06.2022

Размер: 639.3 Кб

10 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
