AT32F413CBT7

ARTERY Technology Inc. (ARTERY)
AT32F413 Series Datasheet ARM®-based 32-bit Cortex®-M4 MCU+FPU with 64 to 256 KB Flash, USBFS, 2 CAN，12 timers, 13 communication interfaces Features and quadrature (incremental) encoder input − 2 x watchdog timers (general WDT and windowed WWDT) − SysTick timer: a 24-bit downcounter  Core: ARM® 32-bit Cortex®-M4 CPU − 200 MHz maximum frequency, with a memory protection unit (MPU), single-cy...
развернуть ▼ свернуть ▲

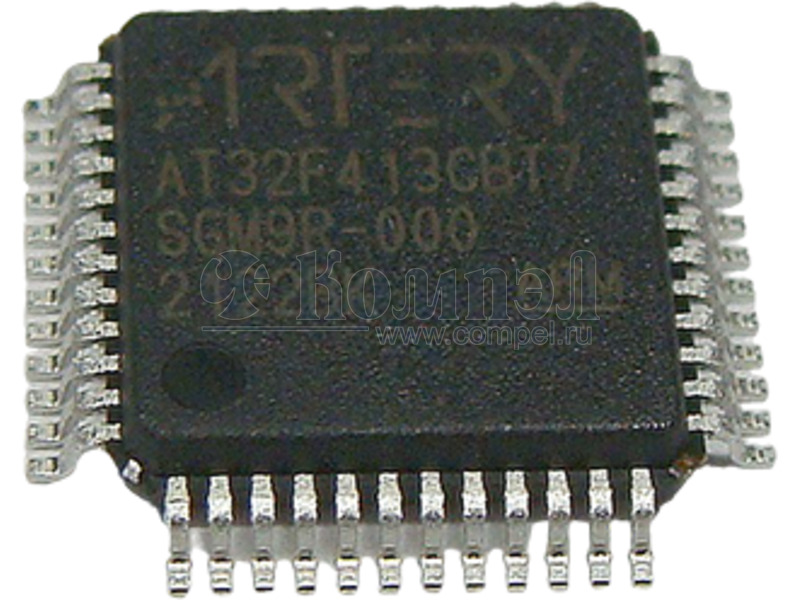

Внешний вид AT32F413CBT7

Технические характеристики

показать свернуть
Корпус LQFP-48
Ядро
Максимальная частота ядра
Объём памяти программ
Количество входов/выходов
Интерфейсы I2C, USART, SPI, CAN, SDIO, USB 2.0, OTG
Напряжение питания
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
AT32F413 Series Datasheet ARM®-based 32-bit Cortex®-M4 MCU+FPU with 64 to 256 KB Flash, USBFS, 2 CAN，12 timers, 13 communication interfaces Features and quadrature (incremental) encoder input − 2 x watchdog timers (general WDT and windowed WWDT) − SysTick timer: a 24-bit downcounter  Core: ARM® 32-bit Cortex®-M4 CPU − 200 MHz maximum frequency, with a memory protection unit (MPU), single-cycle multiplication and hardware division − Floating point unit (FPU) − DSP instructions  Memories − 64 to 256 KBytes of internal Flash memory − sLib: configurable part of main Flash set as a library area with code executable but secured, non-readable − SPIM interface: Extra interfacing up to 16 Mbytes of the external SPI Flash (as instruction/data memory) − Up to 64 KBytes of SRAM  Power control (PWC) − 2.6 to 3.6 V supply − Power on reset (POR), low voltage reset (LVR), and power voltage monitoring (PVM) − Low power modes: Sleep, Deepsleep, and Standby modes − VBAT supply for LEXT, RTC, and forty-two 32-bit battery powered registers (BPR)  Clock and reset management (CRM) − 4 to 25 MHz crystal (HEXT) − 48 MHz internal factory-trimmed clock (HICK), accuracy 1 % at TA = 25 °C and 2.5 % at TA = -40 to +105 °C, with automatic clock calibration (ACC) − 32 kHz crystal (LEXT) − Low-speed internal clock (LICK)  Analog − 2 x 12-bit 2 MSPS A/D converters, up to 16 input channels − Temperature sensor (VTS), internal reference voltage (VINTRV)  Up to 13 communication interfaces − Up to 2 x I2C interfaces, support SMBus/PMBus − Up to 5 x USARTs, support ISO7816 interface, LIN, IrDA capability, modem control − Up to 2 x SPIs (36 Mbit/s), all with I2S interface multiplexed − Up to 2 x CAN interfaces (2.0B Active) − Up to 2 x OTG full speed interface − USB 2.0 full speed interface supporting crystal-less − SDIO interfaces  CRC calculation unit  96-bit unique ID (UID)  Debug mode − Serial wire debug (SWD) and JTAG interfaces  Operating temperatures: -40 to +105 °C  Packages − LQFP64 10 x 10 mm − LQFP48 7 x 7 mm − QFN48 6 x 6 mm − QFN32 4 x 4 mm Table 1. AT32F413 device summary Internal Flash  DMA: 14-channel DMA controller  Up to 55 fast GPIOs − All mappable on 16 external interrupts (EXINT) − Almost all 5 V-tolerant  Up to 12 timers (TMR) − Up to 2 x 16-bit motor control PWM advanced timers with dead-time generator and emergency stop − Up to 5 x 16-bit timers + 2 x 32-bit timers, each with 4 IC/OC/PWM or pulse counter 2022.2.10 1 Part number 256 KBytes AT32F413RCT7, AT32F413CCT7, AT32F413CCU7, AT32F413KCU7-4 128 KBytes AT32F413RBT7, AT32F413CBT7, AT32F413CBU7, AT32F413KBU7-4 64 KBytes AT32F413C8T7 Ver 2.00 PDF
Документация на серию AT32F413

Дата модификации: 23.02.2022

Размер: 1.87 Мб

72 стр.
