CHB05PS3S6

Cheemi
Cheemi Technology Co., Ltd DATA SHEET Hall Effect Current Sensor PN: CHB_PS3S6 IPN=05~25A Feature ● Closed- loop (compensated) current transducer ● Supply voltage: DC +3.3V ● Capable measurement of currents: DC, AC,pulse with galvanic isolation between primary circuit and secondary circuit. ● PCB mounting installation Advantages ● ● ● ● High accuracy Low temperature drift Optimized respo...
развернуть ▼ свернуть ▲

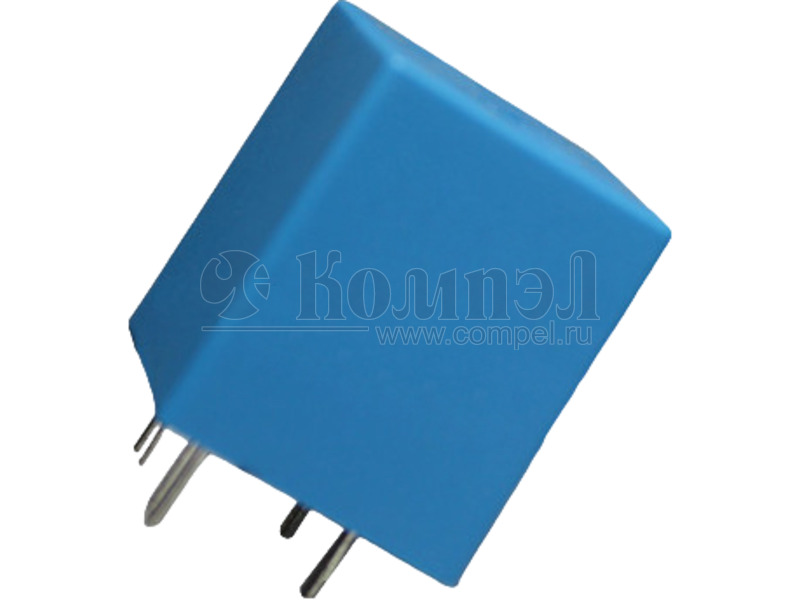

Внешний вид серии PS3S6

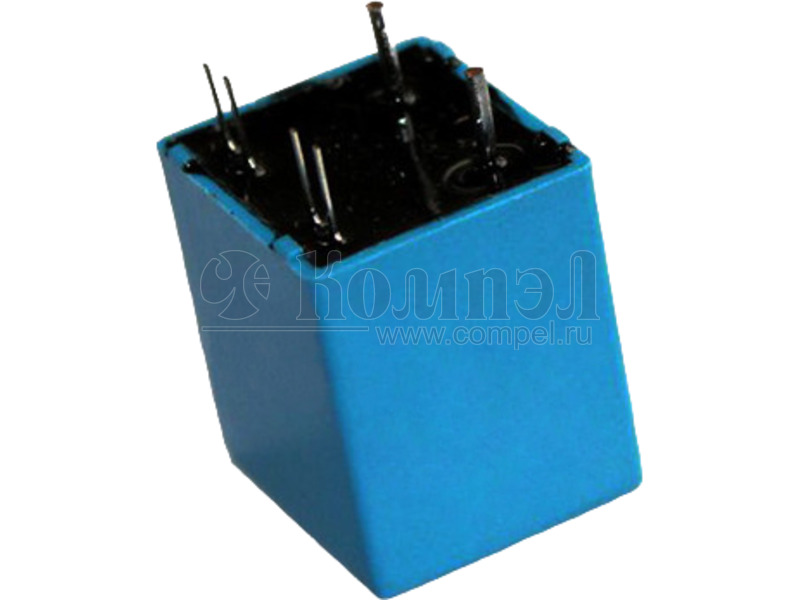

Внешний вид серии PS3S6
Внешний вид серии PS3S6


Технические характеристики

показать свернуть
Пиковый измеряемый ток
Тип выходного сигнала
Время срабатывания
Напряжение питания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Cheemi Technology Co., Ltd DATA SHEET Hall Effect Current Sensor PN: CHB_PS3S6 IPN=05~25A Feature ● Closed- loop (compensated) current transducer ● Supply voltage: DC +3.3V ● Capable measurement of currents: DC, AC,pulse with galvanic isolation between primary circuit and secondary circuit. ● PCB mounting installation Advantages ● ● ● ● High accuracy Low temperature drift Optimized response time, no insertion losses Low power consumption ● Very good linearity ● Can be customized ● ● ● ● ● The application of variable frequency electrical appliances AC/DC variable-speed drive Uninterruptible Power Supplies (UPS) Switched Mode Power Supplies (SMPS) Inverter applications Applications Electrical data：（Ta=25℃，Vc=+3.3VDC,RL=2KΩ,CL=10000pF） Ref Parmeter Rated input Ipn(A) Measuring range Ip(A) Size of Input pin *d (MM) Turns ratio Np/NS (T) Inside resistance RM(Ω) Output voltage Vo(V) Output voltage Vo(V) Supply voltage VC(V) Accuracy XG(%) Offset voltage VOE(mV) Temperature variation of VOE VOT(mV/°C) Linearity error εr(%FS) Di/dt accurately followed （A/µs） Response time tra(µs) CHB05PS3S6 CHB10PS3S6 CHB15PS3S6 CHB25PS3S6 05 10 15 25 0～±10 0～±20 0～±30 0～±50 Ø1.0 Ø1.0 Ø1.0 Ø1.4 2:1600 100±0.1% 1:1600 100±0.1% 1:1200 50±0.1% 1:2000 50±0.1% @IP=0,T=25°C @IPN,T=25°C @IP=0,T=25°C @IP=0,-40 ~ +85°C 1.650±0.625*(IP/IPN) 1.650 +3.3 ±5% < ±0.7 < ±20 < ±0.5 < 0.1 > 50 @90% of IPN < 1.0 Cheemi Technology Co., Ltd Tel: 025-85996365 E-mail: info@cheemi-tech.com www. cheemi-tech.com Add:N22, Xianlongwan, Xianyin South Road, Qixia District, Nanjing - China. 1 PDF
Документация на серию PS3S6

Subject:

Дата модификации: 12.08.2022

Размер: 350.5 Кб

2 стр.
