CHB100LA15D50

Cheemi
Cheemi Technology Co., Ltd DATA SHEET Hall Effect Current Sensor PN: CHB_LTA15D50/100/150 IPN=50~300A Feature ● Closed- loop (compensated) current transducer ● Supply voltage: DC ±12~18V ● Capable measurement of currents: DC, AC,pulse with galvanic isolation between primary circuit and secondary circuit. Advantages ● ● ● ● ● High accuracy Easy installation Low temperature drift Optimized...
развернуть ▼ свернуть ▲

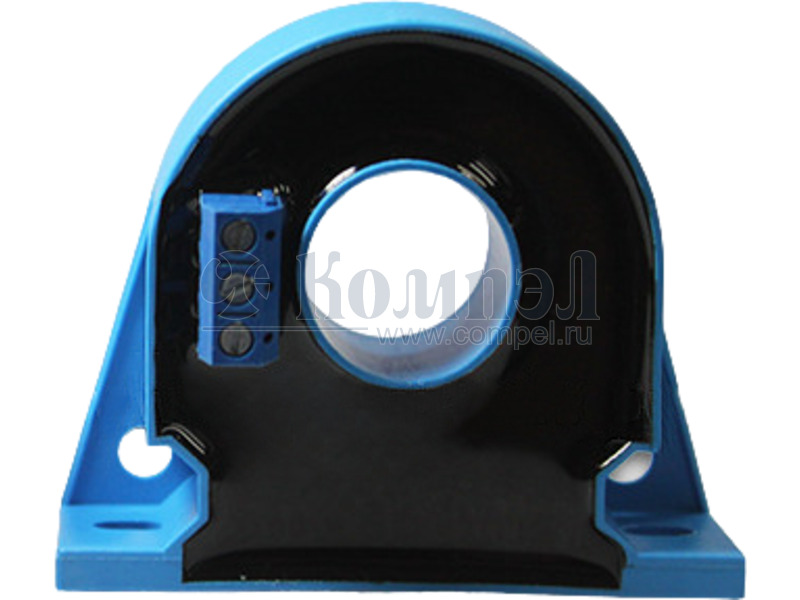

Внешний вид серии LA15D

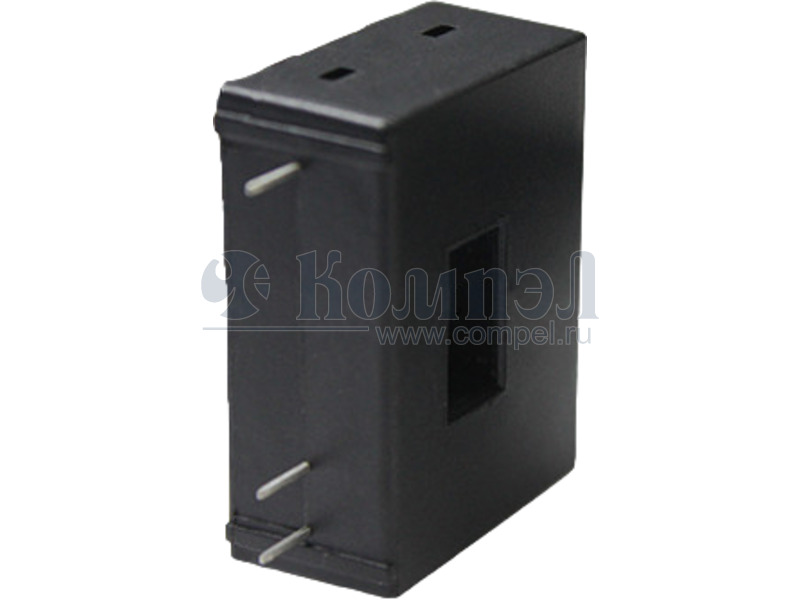

Внешний вид серии LTA15D
Внешний вид серии LTA15D
Внешний вид серии LTA15D

Технические характеристики

показать свернуть
Пиковый измеряемый ток
Тип выходного сигнала
Время срабатывания
Напряжение питания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Cheemi Technology Co., Ltd DATA SHEET Hall Effect Current Sensor PN: CHB_LTA15D50/100/150 IPN=50~300A Feature ● Closed- loop (compensated) current transducer ● Supply voltage: DC ±12~18V ● Capable measurement of currents: DC, AC,pulse with galvanic isolation between primary circuit and secondary circuit. Advantages ● ● ● ● ● High accuracy Easy installation Low temperature drift Optimized response time High immunity to external interference ● Very good linearity ● Can be customized ● ● ● ● ● The application of variable frequency electrical appliances AC/DC variable-speed drive Uninterruptible Power Supplies (UPS) Switched Mode Power Supplies (SMPS) Inverter applications Applications Electrical data：（Ta=25℃，Vc= ±15VDC） Ref Parmeter Rated input Ipn(A) Measuring range Ip(A) Turns ratio Np/NS (T) Output current rms IS(mA) Secondary coil resistance RS (Ω) CHB50 LTA15D50 CHB100 LTA15D100 CHB200 LTA15D100 CHB300 LTA15D150 50 100 200 300 0～±150 1:1000 ±50*IP/IPN 0～±300 1:1000 ±100*IP/IPN 0～±600 1:2000 ±100*IP/IPN 0～±900 1:2000 ±150*IP/IPN 15 15 22 15 Inside resistance RM (Ω) Supply voltage [(VC-0.6V)/(IS*0.001)]-RS VC(V) Accuracy XG(%) Offset current IOE(mA) Temperature variation of IOE IOT(mA/°C) Linearity error εr(%FS) Di/dt accurately followed（A/µs） Response time tra(µs) Power consumption IC(mA) （±12～±18） ±5% @IPN,T=25°C @IP=0,T=25°C @IP=0,-40 ~ +85°C @90% of IPN < ±0.5 < ±0.2 < ±0.005 < 0.1 > 100 < 1.0 15+Is Cheemi Technology Co., Ltd Tel: 025-85996365 E-mail: info@cheemi-tech.com www. cheemi-tech.com Add:N22, Xianlongwan, Xianyin South Road, Qixia District, Nanjing - China. 1 PDF
Документация на серию LTA15D

Subject:

Дата модификации: 22.03.2023

Размер: 406.2 Кб

2 стр.

    Публикации 1

    показать свернуть
    18 ноября 2022
    новость

    Линейку поставок КОМПЭЛ пополнила продукция компании Cheemi

    КОМПЭЛ начинает сотрудничество c китайской компанией Cheemi Technology Co., Ltd. – одним из лидирующих предприятий среди производителей датчиков тока для силовых электротехнических устройств. Компания, основанная в 2009 году в городе Нанкин, имеет... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
