CHK200BS15D4A

Cheemi
Cheemi Technology Co., Ltd DATA SHEET Hall Effect Current Sensor PN: CHK_BS15D4 IPN=50-600A Feature ● Open- loop ● Supply voltage: DC ±12~15V ● Capable measurement of currents: DC, AC,pulse with galvanic isolation between primary circuit and secondary circuit. Advantages ● ● ● ● ● ● Excellent accuracy Easy installation No insertion losses Low power consumption Wide current measuring rang...
развернуть ▼ свернуть ▲

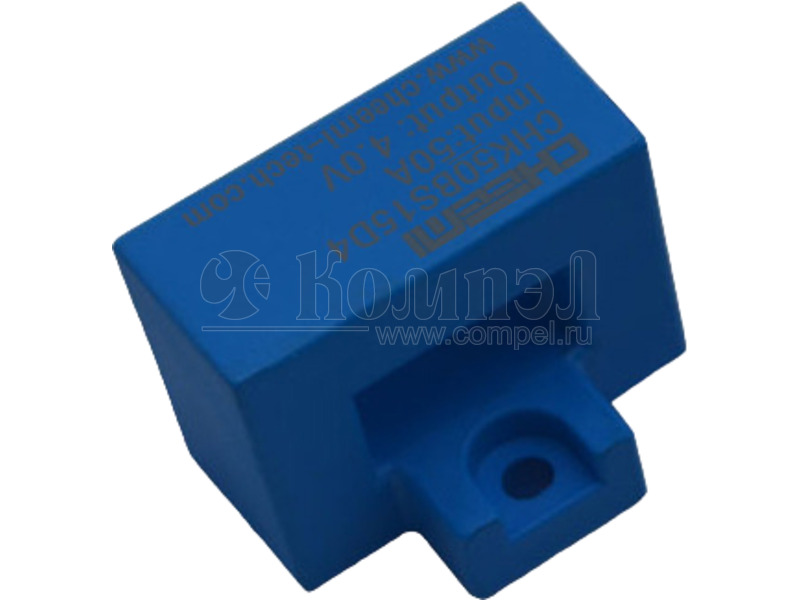

Внешний вид серии BS15D4

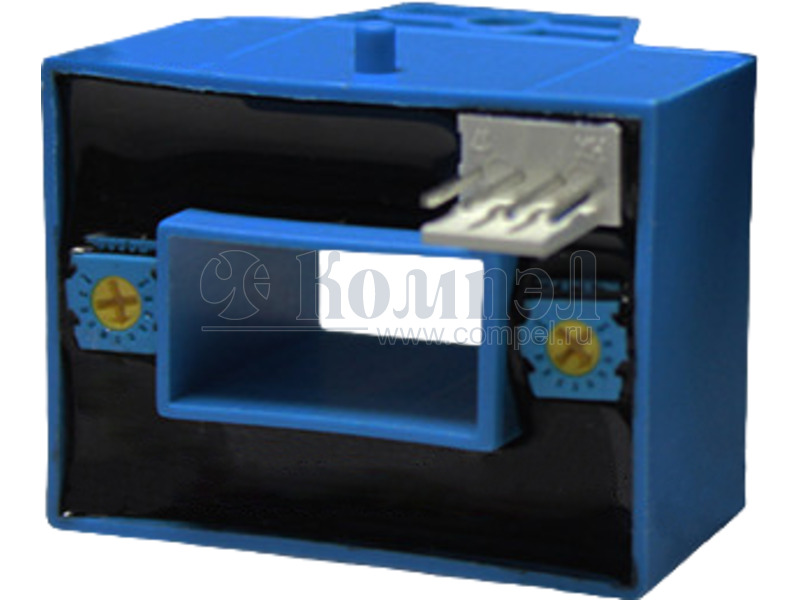

Внешний вид серии BS15D4



Технические характеристики

показать свернуть
Пиковый измеряемый ток
Тип выходного сигнала
Время срабатывания
Напряжение питания
Размер 40×30×29 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
Cheemi Technology Co., Ltd DATA SHEET Hall Effect Current Sensor PN: CHK_BS15D4 IPN=50-600A Feature ● Open- loop ● Supply voltage: DC ±12~15V ● Capable measurement of currents: DC, AC,pulse with galvanic isolation between primary circuit and secondary circuit. Advantages ● ● ● ● ● ● Excellent accuracy Easy installation No insertion losses Low power consumption Wide current measuring range High immunity to external interference ● Very good linearity ● Can be customized ● ● ● ● ● Inverter applications AC/DC variable-speed drive Uninterruptible Power Supplies (UPS) Switched Mode Power Supplies (SMPS) Frequency drive control home appliances Applications Electrical data：（Ta=25℃，Vc=±15.0VDC,RL=1.0KΩ） Ref Parameter Rated input Ipn(A) Measuring range Ip(A) Output voltage Vo(V) Load resistance RL(KΩ) Supply voltage VC(V) Accuracy XG(%) Offset voltage VOE(mV) Temperature variation of VOE VOT(mV/°C) Hysteresis offset voltage VOH(mV) Linearity error εr(%FS) Di/dt accurately followed （A/µs） Response time tra(µs) Power consumption IC(mA) CHK50 BS15D4 CHK100 BS15D4 CHK150 BS15D4 CHK200 BS15D4 CHK300 BS15D4 CHK400 BS15D4 CHK500 BS15D4 CHK600 BS15D4 50 100 150 200 300 400 500 600 0～±150 0～±300 0～±450 0～±600 0～±900 0～±900 0～±900 0～±900 @IPN,T=25°C @IP=0,T=25°C @IP=0,-40 ~ +85°C @IP=0,after 1*IPN ±4.0*(IP/IPN) >1.0 (±12~±15) ±5% < ±1.0 < ±25 < ±1.0 < ±25 < 1.0 > 100 @90% of IPN < 3.0 15 Cheemi Technology Co., Ltd Tel: 025-85996365 E-mail: info@cheemi-tech.com www. cheemi-tech.com Add:N22, Xianlongwan, Xianyin South Road, Qixia District, Nanjing - China. 1 PDF
Документация на серию BS15D4

Subject:

Дата модификации: 06.11.2022

Размер: 400.4 Кб

2 стр.

Cheemi Technology Co., Ltd DATA SHEET Hall Effect Current Sensor PN: CHK_BS15D4 IPN=50-600A Feature ● Open- loop ● Supply voltage: DC ±12~15V ● Capable measurement of currents: DC, AC,pulse with galvanic isolation between primary circuit and secondary circuit. Advantages ● ● ● ● ● ● Excellent accuracy Easy installation No insertion losses Low power consumption Wide current measuring range High immunity to external interference ● ● ● ● ● Inverter applications AC/DC variable-speed drive Uninterruptible Power Supplies (UPS) Switched Mode Power Supplies (SMPS) Frequency drive control home appliances ● Very good linearity ● Can be customized Applications Electrical data：（Ta=25℃，Vc=±15.0VDC,RL=1.0KΩ） Ref Parmeter Rated input Ipn(A) Measuring range Ip(A) Output voltage Vo(V) Load resistance RL(KΩ) Supply voltage VC(V) Accuracy XG(%) Offset voltage VOE(mV) Temperature variation of VOE VOT(mV/°C) Hysteresis offset voltage VOH(mV) Linearity error εr(%FS) Di/dt accurately followed（A/µs） Response time tra(µs) Power consumption IC(mA) CHK50 BS15D4 CHK100 BS15D4 CHK200 BS15D4 CHK300 BS15D4 CHK400 BS15D4 CHK600 BS15D4 50 100 200 300 400 600 0～±150 0～±300 0～±600 0～±900 0～±900 0～±900 @IPN,T=25°C @IP=0,T=25°C @IP=0,-40 ~ +85°C @IP=0,after @90% of IPN 1*IPN ±4.0*(IP/IPN) >1.0 (±12~±15) ±5% < ±1.0 < ±25 < ±1.0 < ±25 < 1.0 > 100 < 3.0 15 Cheemi Technology Co., Ltd Tel: 025-85996365 E-mail: info@cheemi-tech.com www. cheemi-tech.com Add:N22, Xianlongwan, Xianyin South Road, Qixia District, Nanjing - China. 1 PDF
Документация на CHK200BS15D4D

Subject:

Дата модификации: 13.09.2022

Размер: 401.5 Кб

3 стр.

    Публикации 1

    показать свернуть
    05 апреля 2023
    новость

    Промышленные датчики Cheemi для измерения тока, температуры и дистанции доступны со склада

    Китайская компания Cheemi выпускает широкую линейку индустриальных измерителей тока 5…10 000 А, датчики для определения положения и платиновые датчики температуры. На склад КОМПЭЛ поступили более 50 разных типов продукции этого производителя... ...читать
