DRA-300-24A

Chinfa Electronics
AC-DC сетевой преобразователь - P вых: 300 Вт; Выход: 24 В; U1: 22.5...28.5 В; I1: до 12.5 А; Стабилизация: напряжение; Вход: 110/220В авто
развернуть ▼ свернуть ▲
Фотография серии DRA-300

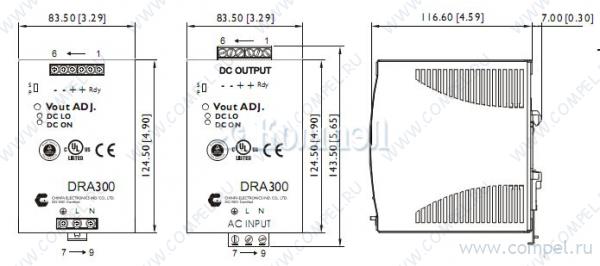

Чертеж серии DRA-300



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности ККМ, параллельное включение, сухой контакт DC OK
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Применение
КПД
Шум
Размер 83.5×123.6×124.5 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ DRA300-24A (CHINFA)

— в коробках 5 шт параллельное включение, сухой контакт DC OK КЗ, перегрузка, перенапряжение — — —

Файлы 1

показать свернуть
DRA300 SERIES AC - DC DIN RAIL MOUNTABLE POWER SUPPLY INDUSTRIAL CONTROL EQUIPMENT FEATURES ‧P.F.C. FUNCTION AVAILABLE ‧PARALLEL FUNCTION AVAILABLE (SWITCH) ‧INPUT VOLTAGE 115/230VAC AUTO SELECT ‧SELV COMPONENTS DESIGN R R H H EN 61558-1 EN 61558-2-17 UL 60950-1 Class I, Div 2 IND. CONT. EQ. UL 508 a EN 60950-1 SELECTION CHART DRA 300 - 24 x Wattage A : SCREW TERMINAL TYPE B : DETACHABLE CONNECTOR TYPE 24 : 24V OUT 48 : 48V OUT MODEL LIST MODEL NO. INPUT VOLTAGE OUTPUT WATTAGE OUTPUT VOLTAGE OUTPUT CURRENT EFF. (min.) EFF. (typ.) Single Output Models DRA300-24x 115 / 230 VAC 300 WATTS + 24 VDC 12.5A 87% 89% DRA300-48x 115 / 230 VAC 300 WATTS + 48 VDC 6.25A 88% 90% max. max. unit unit SPECIFICATION All Specifications Typical At Nominal Line, Full Load, 25oC Unless Otherwise Noticed GENERAL Conditions Conditions Characteristics min. min. typ. typ. Switching frequency Vi nom, Io nom Isolation voltage Input-Output 3000 / 4242 VAC / VDC Input-FG 1500 / 2121 VAC / VDC MΩ 40 Isolation resistance Input-Output, @ 500VDC 100 Ambient temperature Operating at Vi nom -30 KHz + 71 o o C % / oC Derating (see derating curve) Vi nom, from +56 to +71 C Storage temperature Non operational -40 + 85 Relative humidity Vi nom, Io nom 20 95 % RH Temperature coefficient Vi nom, Io min ± 0.03 % / oC MTBF o Bellcore Issue 6 @40 C, GB 2.5 o C 24V model 415000 Hours 48V model 431000 Hours Altitude during operation IEC 60068-2-13 Dimension Screw terminal type L124.5 x W83.5 x D123.6 mm Detachable connector type L143.5 x W83.5 x D123.6 mm Cooling Pollution degree www.chinfa.com 2010.05.21 4850 m Free air convection 2 sales@chinfa.com P1 PDF
Документация на серию DRA-300

DRA300(20100521).cdr

Дата модификации: 30.11.-1

Размер: 369.2 Кб

4 стр.
