DRA10-12

Chinfa Electronics
AC-DC, 10Вт, Uвх=90-265VAC, 47-63Гц, один выход 12В/0,840А, подстр. Uвых - 10/ + 15 %, на DIN рейку, изоляция 3кVAC (вх-вых), 115х90х22.5 мм, -10...+50°С
развернуть ▼ свернуть ▲
Фотография серии DRA10

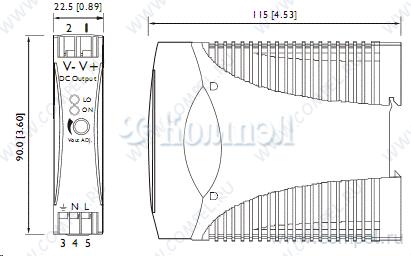

Чертеж серии DRA10



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 22.5×114×90 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
F~ MDR-10-12 (MW)

— в коробках 72 шт AC-DC сетевой преобразователь - P вых: 10 Вт; Выход: 12 В; U1: 12 В; I1: до 840 мА; Ста... КЗ, перегрузка, перенапряжение Низкое энергопотребление (менее 0,75 Вт) при работе без нагрузки
A+ AMR1-12 (CHINFA)

— в коробках 10 шт AC-DC сетевой преобразователь - P вых: 10 Вт; Выход: 12 В; U1: 12 В; I1: до 830 мА; Ста... базовая модель, низкий профиль КЗ, перегрузка, перенапряжение — — —
A+ YSD20L-1200840 (YINGJIAO)

— 100 шт — КЗ, перегрузка, перенапряжение — — — — — —

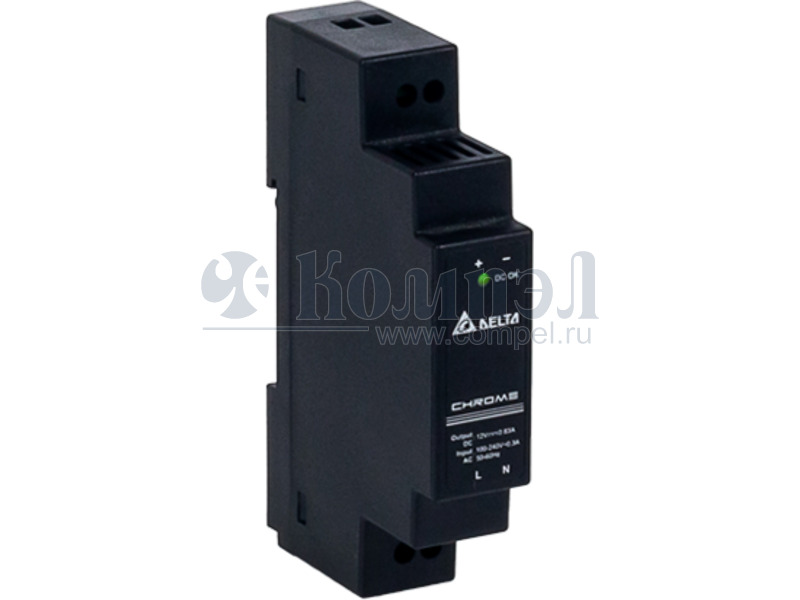

A+ DRC-12V10W1AZ (DELTA)

— 1 шт — перенапряжение, перегрузка, перегрев, КЗ — — — — — — — —

Файлы 1

показать свернуть
DRA10 SERIES AC - DC DIN RAIL MOUNTABLE POWER SUPPLY INDUSTRIAL CONTROL EQUIPMENT FEATURES ‧UL / cUL / TUV / CE ‧UNIVERSAL INPUT 90~264VAC ‧SHORT CIRCUIT PROTECTION ‧INTERNAL INPUT FILTER ‧2 YEARS WARRANTY R R R H H H Class I, Div 2 UL 1310 a UL 60950-1 IND. CONT. EQ. UL 508 EN 60950-1 MODEL LIST MODEL NO. INPUT VOLTAGE OUTPUT WATTAGE OUTPUT VOLTAGE OUTPUT CURRENT EFF. (min.) EFF. (typ.) Single Output Models DRA10-05 90~264 VAC 10 WATTS + 5 VDC 2000 mA 71% 73% DRA10-12 90~264 VAC 10 WATTS + 12 VDC 840 mA 73% 75% DRA10-15 90~264 VAC 10 WATTS + 15 VDC 670 mA 74% 76% DRA10-24 90~264 VAC 10 WATTS + 24 VDC 420 mA 74% 76% max. max. unit unit SPECIFICATION o All Specifications Typical At Nominal Line, Full Load, 25 C Unless Otherwise Noticed GENERAL Conditions Conditions Characteristics min. min. typ. typ. Switching frequency Vi nom, Io nom Isolation voltage Input-Output 3000 / 4242 VAC / VDC Input-FG 1500 / 2121 VAC / VDC 132 Isolation resistance Input-Output, @ 500VDC 100 Ambient temperature Operating at Vi nom -20 o KHz MΩ o + 71 o 2.5 o C Derating (see derating curve) Vi nom, from +61 C to +71 C Storage temperature Non operational -25 + 85 Relative humidity Vi nom, Io nom 20 95 % RH Temperature coefficient Vi nom, Io min ± 0.03 % / oC MTBF o Bellcore Issue 6 @40 C, GB Altitude during operation IEC 60068-2-13 Dimension Spring terminal type Cooling Free air convection Pollution degree www.chinfa.com 2011.01.27 %/ C o C 5V model 801000 Hours 12V model 803000 Hours 15V model 805000 Hours 24V model 808000 Hours 4850 L90 x W22.5 x D114 m mm 2 sales@chinfa.com P1 PDF
Документация на серию DRA10

DRA10(20110127).cdr

Дата модификации: 30.11.-1

Размер: 547.5 Кб

8 стр.

    Публикации 1

    показать свернуть
    08 апреля 2014
    статья

    DIN-рейка плюс электросеть: источники электропитания для промышленной автоматики и систем безопасности

    Как выбрать необходимое в обширной номенклатуре AC/DC–модулей, предлагаемых компанией КОМПЭЛ для организации электропитания промавтоматики и систем безопасности? Рассмотрим продукцию трех производителей – MEAN WELL, TDK–Lambda и... ...читать
