DRA18-12A

Chinfa Electronics
AC-DC сетевой преобразователь - P вых: 18 Вт; Выход: 12 В; U1: 11.8...13.8 В; I1: до 1.5 А; Стабилизация: напряжение; Вход: 110/220В авто
развернуть ▼ свернуть ▲
Фотография серии DRA18A

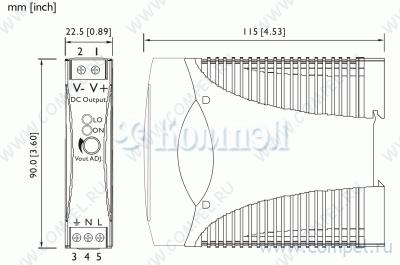

Чертеж серии DRA18A



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 22.5×114×90 мм
Рабочая температура
Примечание AC-DC Regulated Power Supply Module, 1 Output, 18W, Hybrid
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
F~ DRA18-12 (CHINFA)

— в коробках 56 шт AC-DC сетевой преобразователь - P вых: 18 Вт; Выход: 12 В; U1: 11.8...13.8 В; I1: до 1.... КЗ, перегрузка, перенапряжение — — —
F~ MDR-20-12 (MW)

— в коробках 72 шт AC-DC сетевой преобразователь - P вых: 20 Вт; Выход: 12 В; U1: 10.8...13.2 В; I1: до 1.... КЗ, перегрузка, перенапряжение Низкое энергопотребление (менее 0,75 Вт) при работе без нагрузки
A+ LD20-23B12R2A4S (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — AC-DC Regulated Power Supply Module, 1 Output, 20W, Hybrid
A+ LD20-26B12A4 (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — AC-DC Regulated Power Supply Module, 1 Output, 20W, Hybrid

Файлы 1

показать свернуть
DRA18 SERIES AC - DC DIN RAIL MOUNTABLE 18W CLASS 2 POWER SUPPLY INDUSTRIAL CONTROL EQUIPMENT FEATURES ‧UL / cUL / TUV / CE ‧UNIVERSAL INPUT 90~265VAC ‧HIGH EFFICIENCY UP TO 77% ‧SHORT CIRCUIT PROTECTION ‧INTERNAL INPUT FILTER ‧2 YEARS WARRANTY MODEL LIST MODEL NO. INPUT VOLTAGE OUTPUT OUTPUT WATTAGE VOLTAGE Single Output Models OUTPUT CURRENT EFF. (min.) EFF. (typ.) DRA18-05A 90~265 VAC 15 WATTS + 5 VDC 3000 mA 73% 75% DRA18-12A 90~265 VAC 18 WATTS + 12 VDC 1500 mA 75% 77% DRA18-15A 90~265 VAC 18 WATTS + 15 VDC 1200 mA 75% 77% DRA18-24A 90~265 VAC 18 WATTS + 24 VDC 750 mA 75% 77% max. unit SPECIFICATION All Specifications Typical At Nominal Line, Full Load, 25oC Unless Otherwise Noticed GENERAL Characteristics Conditions min. KHz 3,000 VAC Vi nom, Io nom Isolation voltage Input / Output Isolation resistance Input / Output, @ 500VDC 100 Ambient temperature Operating at Vi nom -10 o typ. 100 Switching frequency MΩ o + 71 o 3 o Derating Vi nom,from +61 C to +71 C Storage temperature Non operational -25 + 85 Relative humidity Vi nom, Io nom 20 95 Dimension L90 x W22.5 x D115 Cooling Free air convection Case material Plastic C %/ C o C % RH mm INPUT SPECIFICATIONS Characteristics Conditions Rated input voltage Io nom Input voltage range Ta min ... Ta max, Io nom Line frequency Vi nom, Io nom Inrush current Io nom www.chinfa.com min. typ. max. unit 100 240 VAC AC in 90 265 VAC DC in 120 370 VDC 47 63 Hz Vi : 115VAC 10 A Vi : 230VAC 18 A sales@chinfa.com PDF
Документация на серию DRA18A

DRA18

Дата модификации: 30.11.-1

Размер: 209.2 Кб

3 стр.
