DRAN30-05

Chinfa Electronics
AC/DC преобразователь: на DIN рейку; 30 Вт; выход 5В @ 6А; вход: 85...264VAC / 90...375VDC; -10...71°C
развернуть ▼ свернуть ▲
Фотография серии DRAN30

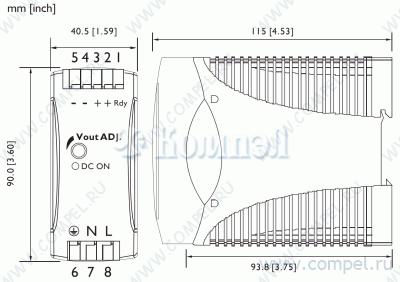

Чертеж серии DRAN30



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 40.5×115×90 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 6

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
F~ HDR-60-5 (MW)

— в коробках 60 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module, 1 Output, 32.5W, Hybrid
F~ MDR-40-5 (MW)

— в коробках 42 шт AC-DC сетевой преобразователь - P вых: 30 Вт; Выход: 5 В; U1: 5...6 В; I1: до 6 А; Стаб... КЗ, перегрузка, перенапряжение Низкое энергопотребление (менее 0,75 Вт) при работе без нагрузки
A+ DR-60-5 (MW)

— 48 шт AC-DC сетевой преобразователь - P вых: 32 Вт; Выход: 5 В; U1: 4.75...5.5 В; I1: до 6.5 ... КЗ, перегрузка, перенапряжение — AC-DC Regulated Power Supply Module, 1 Output, 32.5W, Hybrid
A+ LI60-20B05PR2 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LD30-23B05R2A4S (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — — — — AC-DC Regulated Power Supply Module
A+ AMR4-05 (CHINFA)

— 1 шт AC-DC сетевой преобразователь - P вых: 35 Вт; Выход: 5 В; U1: 5...5.5 В; I1: до 7 А; Ст... базовая модель, низкий профиль КЗ, перегрузка, перенапряжение — — —

Файлы 1

показать свернуть
DRAN30 SERIES AC - DC DIN RAIL MOUNTABLE 30W CLASS 2 OUTPUT INDUSTRIAL CONTROL EQUIPMENT FEATURES AC/DC POWER MODULE UNIVERSAL INPUT 85~264VAC HIGH EFFICIENCY UP TO 86% SHORT CIRCUIT PROTECTION INTERNAL INPUT FILTER 2 YEARS WARRANTY MODEL LIST OUTPUT CURRENT EFF. (typ.) EFF. (min.) + 5 VDC 6000 mA 79% 77% 30 WATTS + 12 VDC 2500 mA 84% 82% 30 WATTS + 24 VDC 1250 mA 86% 83% 30 WATTS + 48 VDC 625 mA 86% 83% max. unit MODEL NO. INPUT VOLTAGE DRAN30-05 85~264 VAC 30 WATTS DRAN30-12 85~264 VAC DRAN30-24 85~264 VAC DRAN30-48 85~264 VAC OUTPUT OUTPUT WATTAGE VOLTAGE Single Output Models SPECIFICATION All Specifications Typical At Nominal Line, Full Load, 25oC Unless Otherwise Noticed GENERAL Characteristics Conditions min. typ. 3,000 Isolation voltage Input / Output Isolation resistance Input / Output, @ 500VDC Ambient temperature Operating at Vi nom VAC 100 M -10 o o + 71 o 2.5 o Derating Vi nom,from +61 C to +71 C Storage temperature Non operational -25 + 85 Relative humidity Vi nom, Io nom 20 90 Dimension L90 x W40.5 x D115 Cooling Free air convection Case material Plastic C %/ C o C % RH mm INPUT SPECIFICATIONS Characteristics Conditions Rated input voltage Io nom Input voltage range Ta min ... Ta max, Io nom Line frequency Vi nom, Io nom Inrush current Io nom www.chinfa.com min. typ. max. unit 100 240 VAC AC in 85 264 VAC DC in 90 375 VDC 47 63 Hz Vi : 115VAC 20 A Vi : 230VAC 40 A sales@chinfa.com PDF
Документация на серию DRAN30

DRAN30.cdr

Дата модификации: 07.11.2005

Размер: 671.6 Кб

8 стр.
