EDA20-24

Chinfa Electronics
AC-DC, мощность 20 Вт, Uвых 24 В, Iвых 0,9 А, температурный диапазон -40С...+71С
развернуть ▼ свернуть ▲
Фотография серии EDA-20

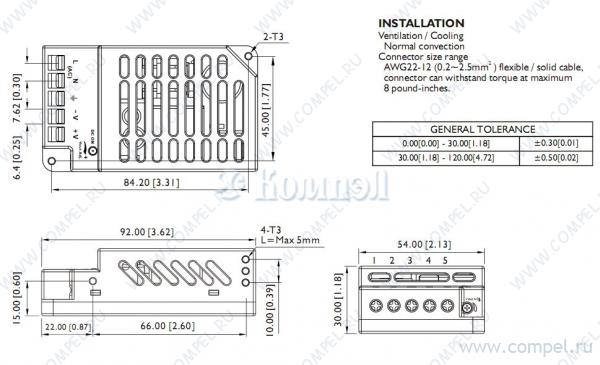

Чертеж серии EDA-20



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 92×54×30 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 10

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ RS-25-24 (MW)

— в коробках 60 шт AC-DC сетевой преобразователь - P вых: 25 Вт; Выход: 24 В; U1: 22...27.6 В; I1: до 1.1 ... КЗ, перегрузка, перенапряжение —
A+ LD20-23B24R2 (MORNSUN)

— на поддоне 35 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module, 1 Output, 20W, Hybrid
A+ LM25-23B24 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module, 1 Output, 26.4W, Hybrid
A+ LH25-13B24 (MORNSUN)

— 1 шт

 КЗ, перегрузка, перенапряжение — AC-DC Regulated Power Supply Module
A+ LH25-20B24MU (MORNSUN)

— 2 шт

 КЗ, перегрузка, перенапряжение — — — — — — AC-DC Regulated Power Supply Module, 1 Output, 25W, Hybrid
A+ LH25-20B24MUA2 (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — —
A+ LHE25-20B24 (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — — — AC-DC Regulated Power Supply Module
A+ LD20-23B24R2A2S (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — AC-DC Regulated Power Supply Module, 1 Output, 20W, Hybrid
A+ LD20-26B24 (MORNSUN)

— 5 шт КЗ, перегрузка, перенапряжение — — — — — AC-DC Regulated Power Supply Module, 1 Output, 20W, Hybrid
A+ LD20-26B24A2 (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — AC-DC Regulated Power Supply Module, 1 Output, 20W, Hybrid

Файлы 1

показать свернуть
EDA20 SERIES AC-DC ENCLOSED SWITCHING POWER SUPPLY FEATURES ‧UL / cUL / TUV / CE ‧COMPLY WITH ErP ‧UNIVERSAL INPUT 88~264VAC ‧SHORT CIRCUIT PROTECTION ‧INTERNAL INPUT FILTER ‧2 YEARS WARRANTY ‧HIGH EFFICIENCY UP TO 87% ‧HIGH AVERAGE EFFICIENCY MEET ErP ‧LOW STANDBY POWER CONSUMPTION R H a UL 60950-1 EN 60950-1 MODEL LIST MODEL NO. INPUT VOLTAGE OUTPUT OUTPUT OUTPUT WATTAGE VOLTAGE CURRENT Single Output Models EFF. (min.) EFF. (typ.) EFF. (avg.) EDA20-05 88~264 VAC 20 WATTS + 5 VDC 4000 mA 81% 83% 80% EDA20-12 88~264 VAC 20.4 WATTS + 12 VDC 1700 mA 84% 86% 83% EDA20-15 88~264 VAC 21 WATTS + 15 VDC 1400 mA 85% 87% 84% EDA20-24 88~264 VAC 21.6 WATTS + 24 VDC 900 mA 85% 87% 84% SPECIFICATION o All Specifications Typical At Nominal Line, Full Load, 25 C Unless Otherwise Noticed GENERAL Conditions Conditions Characteristics min. min. typ. typ. max. max. unit unit Switching frequency Vi nom, Io nom Isolation voltage Input-Output 3000 / 4242 VAC / VDC Input-FG 1500 / 2121 VAC / VDC 65 Isolation resistance Input-Output, @ 500VDC 100 Ambient temperature Operating at Vi nom -40 o KHz MΩ o + 71 o 2.5 o C Derating (see derating curve) Vi nom, from 61 C to +71 C Storage temperature Non operational -40 + 85 Relative humidity Vi nom, Io nom 20 95 % RH Temperature coefficient Vi nom, Io min ± 0.03 % / oC MTBF Bellcore Issue 6 @40 oC, GB Altitude during operation Cooling www.chinfa.com 2010.07.08 o C 5V model 729000 Hours 12V model 740000 Hours 15V model 746000 Hours 24V model 772000 IEC 60068-2-13 Dimension %/ C Hours 4850 L92 x W54 x H30 m mm Free air convection sales@chinfa.com P1 PDF
Документация на серию EDA-20

EDA20(20100708).cdr

Дата модификации: 30.11.-1

Размер: 566 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
