EDA60-05

Chinfa Electronics
AC-DC, мощность 45 Вт, Uвых 5 В, Iвых 9 А, в перфорированном кожухе, температурный диапазон -40С...+71С
развернуть ▼ свернуть ▲
Фотография серии EDA-60

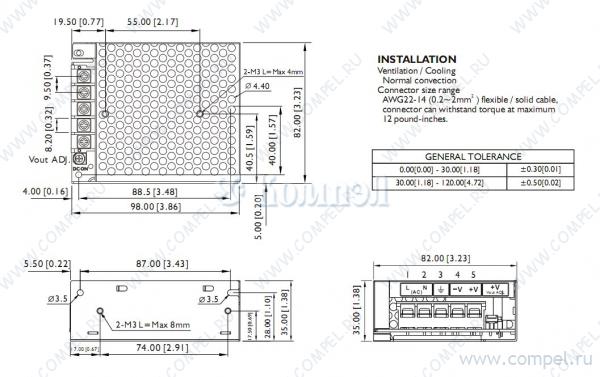

Чертеж серии EDA-60



Технические характеристики

показать свернуть
Серия
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 98×82×35 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 5

показать свернуть
Тип Наименование Корпус Упаковка i Серия P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ RS-50-5 (MW)

— в коробках 45 шт Преобразователь напряжения AC-DC(DC-DC) на шасси. 50Вт,Uвх=88-264В AC(125-373В DC),выхо... КЗ, перегрузка, перенапряжение —
A+ EPS-65-5-C (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 55 Вт; Выход: 5 В; U1: 4.75...5.5 В; I1: до 11 А... компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение —
A+ LM50-23B05 (MORNSUN)

— КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LRS-50-5 (MW)

— в коробках 60 шт PWR SPLY,SW,ENCL,5V@10A,50W 85-264VAC,47-63HZ,83%EFF,UL КЗ, перегрузка, перенапряжение —
A+ PMT-5V50W1AA (DELTA)

—

 — — перенапряжение, перегрузка, перегрев, КЗ — — — — — — — — — — —

Файлы 1

показать свернуть
EDA60 SERIES AC-DC ENCLOSED SWITCHING POWER SUPPLY FEATURES ‧UL / cUL / TUV / CE ‧COMPLY WITH ErP (except 5V model) ‧UNIVERSAL INPUT 88~264VAC ‧SHORT CIRCUIT PROTECTION ‧INTERNAL INPUT FILTER ‧2 YEARS WARRANTY ‧HIGH EFFICIENCY UP TO 89% ‧HIGH AVERAGE EFFICIENCY ‧LOW STANDBY POWER CONSUMPTION R H a UL 60950-1 EN 60950-1 MODEL LIST MODEL NO. INPUT VOLTAGE OUTPUT WATTAGE OUTPUT VOLTAGE OUTPUT CURRENT EFF. (min.) EFF. (typ.) EFF. (avg.) Single Output Models EDA60-05 88~264 VAC 45 WATTS + 5 VDC 9000 mA 80% 82% 81% EDA60-12 88~264 VAC 60 WATTS + 12 VDC 5000 mA 86% 88% 87% EDA60-15 88~264 VAC 60 WATTS + 15 VDC 4000 mA 87% 89% 87% EDA60-24 88~264 VAC 60 WATTS + 24 VDC 2500 mA 87% 89% 87% SPECIFICATION o All Specifications Typical At Nominal Line, Full Load, 25 C Unless Otherwise Noticed GENERAL Conditions Conditions Characteristics min. min. typ. typ. max. max. unit unit Switching frequency Vi nom, Io nom Isolation voltage Input-Output 3000 / 4242 VAC / VDC Input-FG 1500 / 2121 VAC / VDC 100 MΩ 40 Isolation resistance Input-Output, @ 500VDC Ambient temperature *1 Operating at Vi nom o Vi nom, from 61 C to +71 C Storage temperature Non operational -40 Relative humidity Vi nom, Io nom 20 Temperature coefficient Vi nom, Io min MTBF Bellcore Issue 6 @40 oC, GB Cooling 2.5 + 85 o C % / oC o C 95 % RH ± 0.03 % / oC 5V model 570000 Hours 12V model 588000 Hours 15V model 602000 Hours 24V model 615000 Hours IEC 60068-2-13 Dimension KHz + 71 -40 o Derating (see derating curve) Altitude during operation 100 4850 L98 x W82 x D35 m mm Free air convection *1. It is permissible to be lower than -25oC , but minimum load is 2% www.chinfa.com 2010.05.25 sales@chinfa.com P1 PDF
Документация на серию EDA-60

EDA60(20100525).cdr

Дата модификации: 30.11.-1

Размер: 777.5 Кб

4 стр.

    Публикации 1

    показать свернуть
    24 июня 2014
    новость

    Источники питания EDA100 для жестких условий эксплуатации

    Компания Chinfa Electronics расширила линейку промышленных источников питания для жестких температурных условий эксплуатации, выпустив серию EDA100. Новая серия источников питания имеет выходную мощность 100 Вт и может эксплуатироваться в... ...читать
