IDD15-15D2U

Chinfa Electronics
DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх: 18...36 В; Выход: 15 В, -15 В; Защита: короткого замыкания
развернуть ▼ свернуть ▲
Фотография серии IDD15U

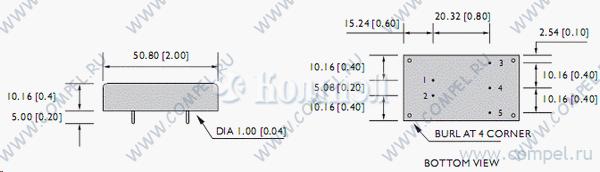

Чертеж серии IDD15U



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 50.8×25.4×10.16 мм
Рабочая температура
