KAM1005

Chinfa Electronics
AC-DC, 10Вт, Uвх=85-265VAC, 47-63Гц, один выход 5В/2А, подстр. Uвых=+/-10%, изоляция 3кVAC (вх-вых), 76.2х50.8х22.6 мм, -20:+51°С
развернуть ▼ свернуть ▲
Фотография серии KAM10

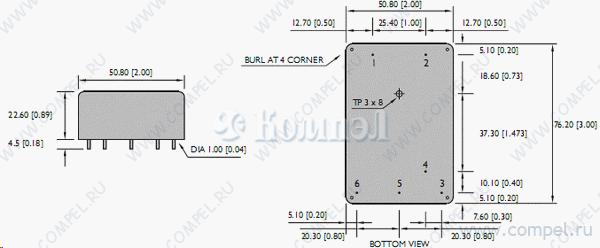

Чертеж серии KAM10



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности базовая модель, источник закрытого исполнения на ПП
Типы защиты
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 76.2×50.8×22.8 мм
Рабочая температура
Примечание Подстройка выхода с помощью внешнего Потенциометр внутренний
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 25

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара

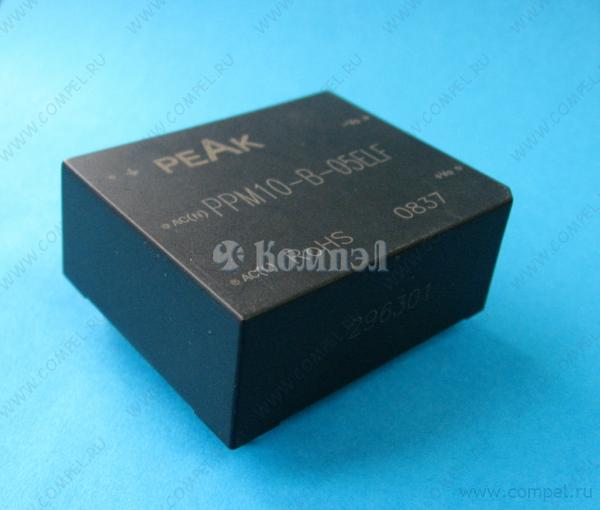

F~ PPM10-B-05ELF (PEAK)

— на поддоне 10 шт — — —
A+ IRM-10-5 (MW)

— на поддоне 270 шт компактный дизайн, базовая модель, защита по II классу, источник закрытого исполнения на ПП КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module, 1 Output, 10W, Hybrid

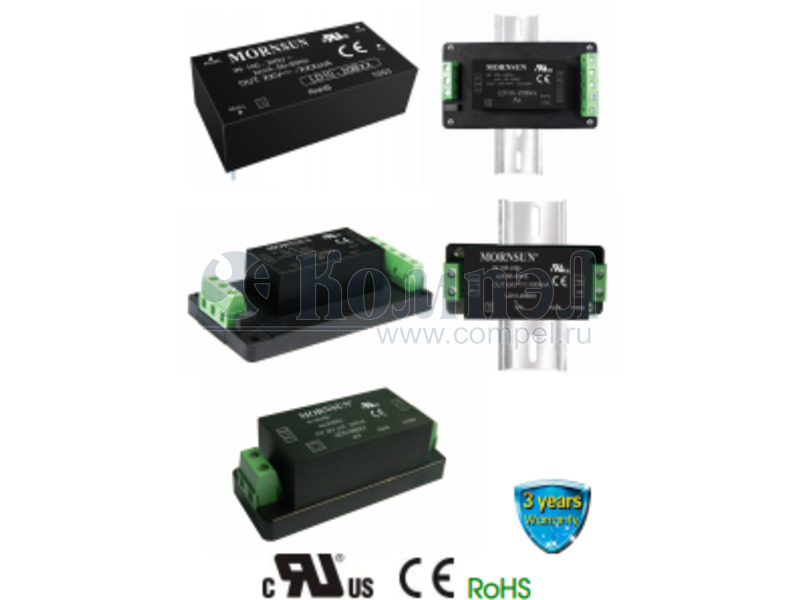

A+ LS10-13B05R3 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LS10-13B05R3P (MORNSUN)

— 1 шт

 input КЗ, перегрузка, перегрузка — — — — — — — AC-DC Regulated Power Supply Module
A+ LS10-13B05SS-F (MORNSUN)

— 3 шт КЗ, перегрузка, перенапряжение — — —
A+ LD10-23B05R2 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — — AC-DC Regulated Power Supply Module
A+ LD10-23B05R2-M (MORNSUN)

— 1 шт

 — — — — AC-DC Regulated Power Supply Module
A+ LDE10-20B05 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ TMPW 10-105 (TRACO)

— 10 шт — — — — — — —
A+ RAC10-05SK/277 (RECOM)

— в линейках 15 шт — — — AC-DC Regulated Power Supply Module, 1 Output, 10W, Hybrid
A+ NFM-10-5 (MW)

— на поддоне 120 шт Преобразователь напряжения AC-DC (DC-DC) на плату.10Вт,Uвх=85-264В AC(47..440Гц)(120-37... компактный дизайн, базовая модель, защита по II классу, источник открытого исполнения на ПП КЗ, перегрузка, перенапряжение, перегрев — — —
A+ LHE10-23B05 (MORNSUN)

— в коробках 60 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ MPM-10-5 (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — — — — AC-DC Regulated Power Supply Module
A+ LDE10-23B05 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module, 1 Output, 10W, Hybrid
A+ LS10-13B05SS (MORNSUN)

— КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module, 1 Output, 10W, Hybrid
A+ LD10-20B05 (MORNSUN)

— КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ LH10-10B05ER2 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ LD10-23B05R2A2S (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ LD10-23B05R2A4S (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module

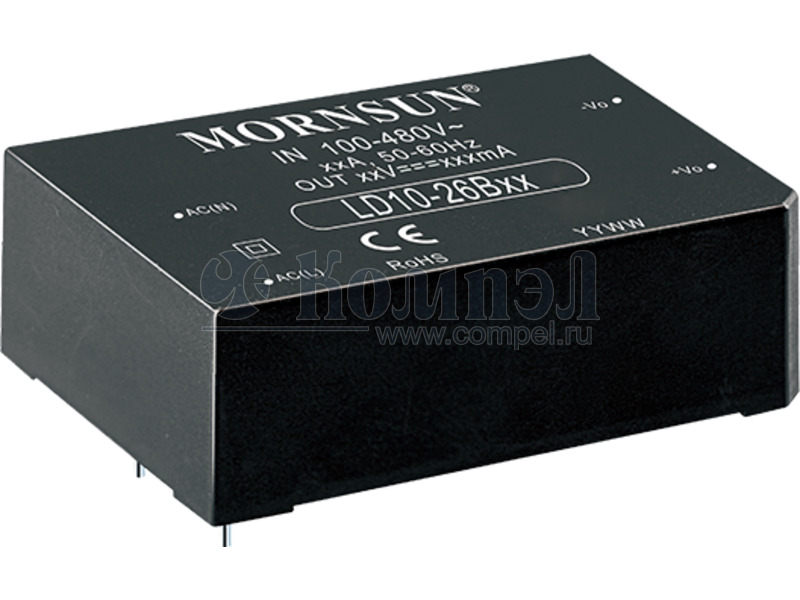

A+ LD10-26B05 (MORNSUN)

— КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ LD10-26B05A2 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ LD10-26B05A4 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ LHE10-20B05 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ TMPS 10-105 (TRACO)

— 1 шт КЗ, перегрузка, перенапряжение — — — — — —

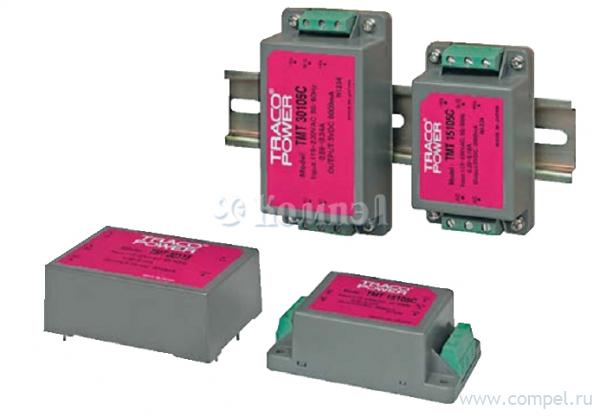

A+ TMT 10105 (TRACO)

— 1 шт AC-DC сетевой преобразователь - P вых: 10 Вт; Выход: 5 В; U1: 5 В; I1: до 2 А; Стабилиз... компактный дизайн, ограничение тока, источник закрытого исполнения на ПП — — —

Файлы 1

показать свернуть
KAM10 SERIES AC - DC POWER MODULE 10W UL / cUL / TUV / CE FEATURES ‧AC/DC POWER MODULE ‧UNIVERSAL INPUT 85 ~ 265 VAC ‧HIGH EFFICIENCY UP TO 78% ‧SHORT CIRCUIT PROTECTION ‧INTERNAL INPUT FILTER ‧2 YEARS WARRANTY R H a UL 60950-1 EN 60950-1 MODEL LIST INPUT VOLTAGE MODEL NO. OUTPUT WATTAGE OUTPUT VOLTAGE OUTPUT CURRENT EFF. (min.) EFF. (typ.) CAPACITOR LOAD (max.) Single Output Models KAM1003 85~265 VAC +3.3 VDC 10 WATTS 3000 mA 67% 70% 7000μF 72% KAM1005 85~265 VAC 10 WATTS + 5 VDC 2000 mA 70% KAM1012 85~265 VAC 10 WATTS + 12 VDC 840 mA 75% 77% 7000μF 3500μF KAM1015 85~265 VAC 10 WATTS + 15 VDC 670 mA 75% 77% 1500μF KAM1024 85~265 VAC 10 WATTS + 24 VDC 420 mA 76% 78% 470 μF Dual Output Models KAM1012D 85~265 VAC 10 WATTS ± 12 VDC ± 420 mA 75% 77% ± 1000 μF KAM1015D 85~265 VAC 10 WATTS ± 15 VDC ± 335 mA 74% 77% ± 470 μF KAM10503D 85~265 VAC 10 WATTS + 5 /+ 3.3 VDC +0.8 / +2A 72% 74% 3500 μF SPECIFICATION o All Specifications Typical At Nominal Line, Full Load, 25 C Unless Otherwise Noticed GENERAL Characteristics Conditions Switching frequency Vi nom, Io nom Isolation voltage Input - Output Isolation resistance Ambient temperature Case temperature Operating at Vi nom, Io nom min. 100 unit KHz VAC/VDC Input - Output, @ 500VDC 100 MΩ Operating at Vi nom, Io nom -40 o Vi nom, +51 to + 71 C Storage temperature Non operational -40 Relative humidity Vi nom, Io nom 20 Temperature coefficient Vi nom, Io min 2010.03.16 max. 3000/4242 Derating www.chinfa.com typ. + 71 o + 85 o 2 o +100 C C %/ C o C 95 % RH ± 0.03 % / oC sales@chinfa.com P1 PDF
Документация на серию KAM10

KAM10(20100316).cdr

Дата модификации: 30.11.-1

Размер: 218.5 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
