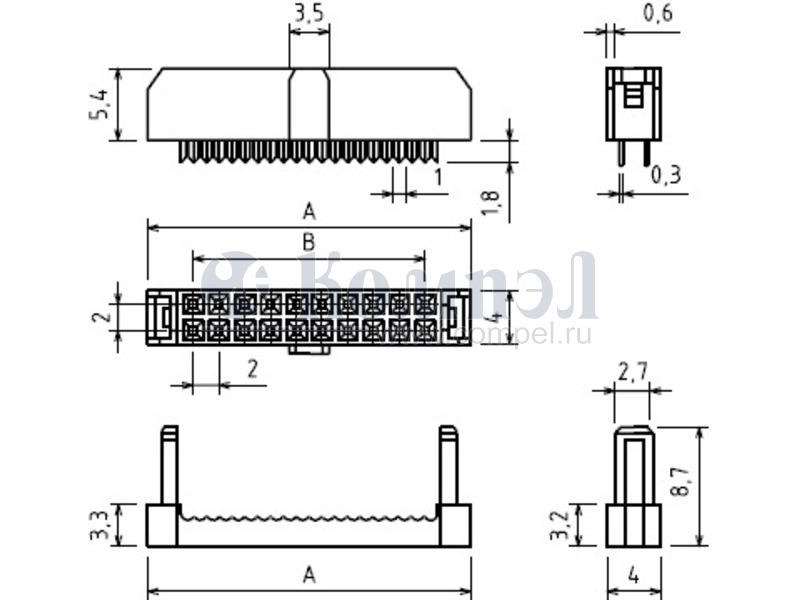

DS1017-20 MA2B

CONNFLY
N= Half of contacts 4.20 NOTES: 1. Materials 1.1 Insulator:Thermoplastic(UL 94V-0). 1.2 Contact:Copper alloy. (N-1)*2.0 4.80 2. Specification 1.9 5.45 2.1 Temperature range:-40~+105°C. 2.2 Contact resistance:20mΩ max. 2.3 Insulation resistance:1000MΩ min. 2.4 Dielectric withstanding voltage:AC 500V per minute. 3. Part number code: 8.8 Housing with contact 4.20 Cover Contact plating ...
развернуть ▼ свернуть ▲


Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Тип Шаг Контакты Рабочий ток Рабочее напряжение Монтаж Расположение Кабель Цвет Примечания Карточка
товара
P= IDC2-20 (BM)


L-KLS1-204B-20-B (KLS) 		— 1 шт Соединитель кабель-плата - Контакты: 20 — — — — — — — — —

Файлы 1

показать свернуть
N= Half of contacts 4.20 NOTES: 1. Materials 1.1 Insulator:Thermoplastic(UL 94V-0). 1.2 Contact:Copper alloy. (N-1)*2.0 4.80 2. Specification 1.9 5.45 2.1 Temperature range:-40~+105°C. 2.2 Contact resistance:20mΩ max. 2.3 Insulation resistance:1000MΩ min. 2.4 Dielectric withstanding voltage:AC 500V per minute. 3. Part number code: 8.8 Housing with contact 4.20 Cover Contact plating 8: Full gold flash 6: Full tin 2: Nickel+Gold flash Strain relief M: W/ N: W/O 9.80 N*2.0+5.2±0.5 Housing color G: Gray B: Black L: Blue Polarization A: W/ B: W/O N*2.0+5.2±0.5 10.60 2.0±0.1 N*2.0+5.2±0.5 2.0±0.1 No. of contacts 10 12 14 16 20 22 24 26 30 34 36 40 44 50 56 64 4.20 Upper cover 晨翔电子有限公司 (Series Image-Reference Only) CONNFLY ELECTRONIC CO. LTD PDF
Документация на серию DS1017

Дата модификации: 01.02.2023

Размер: 281.7 Кб

1 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
