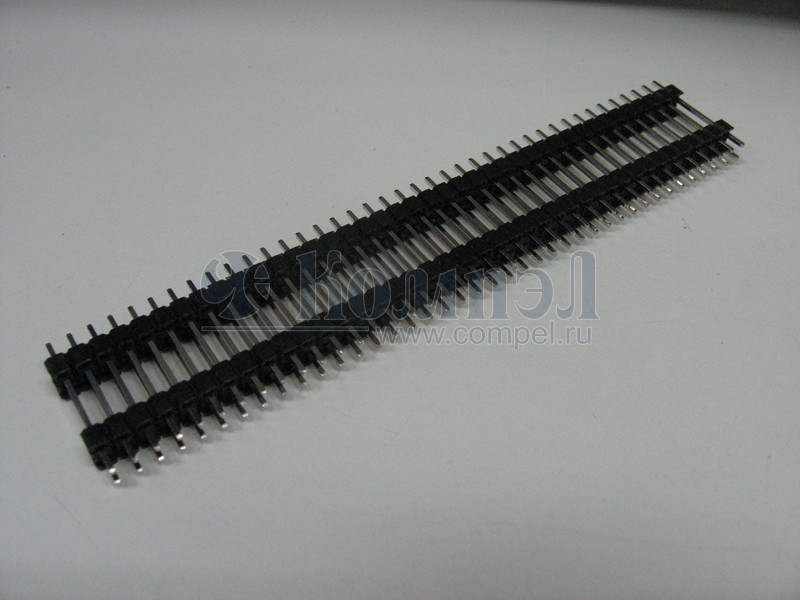

DS1029-04-2x40P8BVA10

CONNFLY
N=Number Of Contacts/2 V2 type V1 type N*2.54±0.5 (N-1)*2.54±0.25 A A H H □0.64±0.05 2.50 2.54±0.1 Notes: 1.Electrical Characteristics: 1.1 Contact Resistance: 20mΩ Max. 1.2 Dielectric Withstanding Voltage: 600V AC(rms) For 1 Minute. 1.3 Insulation Resistance: 1000MΩ Min. 1.4 Current Rating:3A. 2.Environment Characteristics: 2.1 Temperature: -40°C~+105°C. 3.Materials: 3.1 Contact Mate...
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Тип
Род разъёма
Монтаж
Количество контактов
Шаг между выводами
Особенности
Коммерческое наименование
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i Тип Род Монтаж Количество рядов Выводов Шаг Особенности Примечания Коммерческое наименование Карточка
товара
P+ PLHD-80 (CONNFLY)

— 50 шт — — — — — — — — —
P+ DS1029-04-2x40 P8BVB10 (CONNFLY)

— 50 шт

 — 2.54mm Pin Header Double Row Stack V/T Type —
P+ DS1029-04-2x40P8BVB10-B (CONNFLY)


PLHD-80 (CONNFLY) 		— 50 шт

 — —
F~ DS1029-04-2x40P8BVA10-B (CONNFLY)

— 50 шт

 — —

Файлы 1

показать свернуть
N=Number Of Contacts/2 V2 type V1 type N*2.54±0.5 (N-1)*2.54±0.25 A A H H □0.64±0.05 2.50 2.54±0.1 Notes: 1.Electrical Characteristics: 1.1 Contact Resistance: 20mΩ Max. 1.2 Dielectric Withstanding Voltage: 600V AC(rms) For 1 Minute. 1.3 Insulation Resistance: 1000MΩ Min. 1.4 Current Rating:3A. 2.Environment Characteristics: 2.1 Temperature: -40°C~+105°C. 3.Materials: 3.1 Contact Material: Copper Alloy. 3.2 Contact Plating: Gold Plating Over Nickel. 3.3 Insulator Materials: PBT,Black,UL94-V0. 4.Product Number Code: 5.00 (N-1)*2.54 2.54 Ø 1. 02 B B 2.50 Plating Level 3A: Level 3A B: Level B N: Level N 5.00 Dim. A B H Type 1: Type 1 2: Type 2 or -A*.*-B*.*-H*.* Bend type A: V1 type B: V2 type Mounting type V: V/T type 2.54 Housing color B: Black Contact Plating 8: Full Gold Flash Recommend PCB Layout (Tolerance:±0.05) Connector type P: Plug No. Of Contacts 2x2~2x40 晨翔电子有限公司 (Series Image-Reference Only) CONNFLY ELECTRONIC CO. LTD PDF
Документация на DS1029-04-2x40P8BVA10

DS1029-04

Дата модификации: 09.03.2021

Размер: 359.9 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
