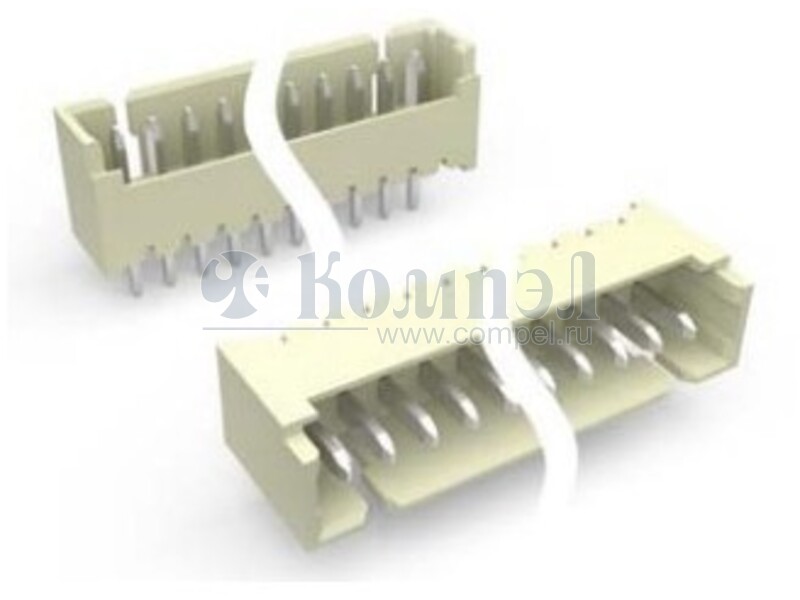

DS1147-05-03MV6VA

CONNFLY
N=No. of contacts N*1.25+0.65±0.25 NOTES: 1. Materials 1.1 Insulator:Thermoplastic(UL 94V-0). 1.2 Contact: Copper alloy. 2. Specification 1.25±0.1 0.30t (N-1)*1.25±0.25 3.30 N*1.25+1.75±0.3 2.1 Temperature:-40°C~+85°C. 2.2 Contact resistance:20mΩ max. 2.3 Insulation resistance:100MΩ min. 2.4 Dielectric withstanding voltage:AC 250V per minute. 3. Product number code: Housing color V: Ivor...
развернуть ▼ свернуть ▲


Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Семейство Тип Шаг Контакты Ток Напряжение Монтаж Расположение Провод AWG Применение Примечания Рядов Угол Коммерческое наименование Карточка
товара
P= L-KLS1-XL1-1.25-03-S (KLS)

— 1 шт

 Board Connector, 3 Contact(s), 1 Row(s), Male, Straight, 0.05 inch Pitch, Solder Terminal, Locking, White Insulator — — — — —
P= 125SH-B-03-TS (ADAM)

—

 — — — — — —

Файлы 1

показать свернуть
N=No. of contacts N*1.25+0.65±0.25 NOTES: 1. Materials 1.1 Insulator:Thermoplastic(UL 94V-0). 1.2 Contact: Copper alloy. 2. Specification 1.25±0.1 0.30t (N-1)*1.25±0.25 3.30 N*1.25+1.75±0.3 2.1 Temperature:-40°C~+85°C. 2.2 Contact resistance:20mΩ max. 2.3 Insulation resistance:100MΩ min. 2.4 Dielectric withstanding voltage:AC 250V per minute. 3. Product number code: Housing color V: Ivory 0.40 4.80 Packing type A: Polybag Contact plating 6: Tin 2.00 (N-1)*1.25 1.25 Recommend PCB layout (Tolerance:±0.05) Ø0 0 .6 Mounting type R: R/A type Connector type M: Male No. of contacts 02~16 晨翔电子有限公司 (Series Image-Reference Only) CONNFLY ELECTRONIC CO. LTD PDF
Документация на DS1147-05-02MR6VA

Дата модификации: 02.06.2022

Размер: 344.4 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
