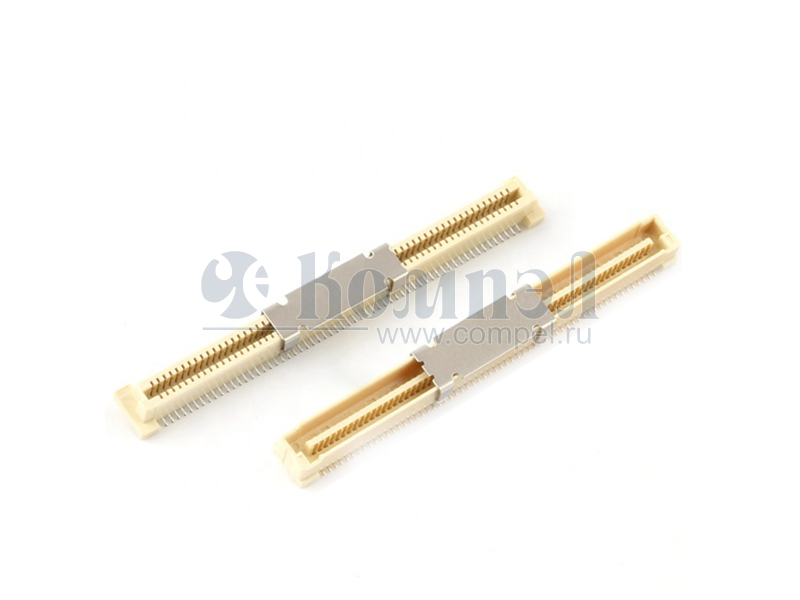

DS1151-14-40SS8VSR0

CONNFLY
A B±0.15 0.80±0.05 Notes: Specifications: 1. Contact Resistance: 80mΩ Max. 2. Insulation Resistance: 800MΩ Min. 3. Dielectric Withstanding Voltage: 150V AC(rms) For 1 Minute. 4. Current Rating:0.5A/Pin. 5. Voltage Rating:60V AC rms. 6. Temperature: -40°C~+85°C. Materials: 1. Contact Material: Copper Alloy. 2. Contact Plating: Gold Plating Over Nickel. 3. Insulator Material: HIGH-TEMP,Ivory,UL9...
развернуть ▼ свернуть ▲


Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Семейство Стандарт Тип Контакты Шаг U I Монтаж Расположение Зазор Примечания Коммерческое наименование Карточка
товара
P= L-KLS1-B0208-375F40-T3R (KLS)

— в ленте 1000 шт

 — — — — — — — — — — — —

Файлы 1

показать свернуть
A B±0.15 0.80±0.05 Notes: Specifications: 1. Contact Resistance: 80mΩ Max. 2. Insulation Resistance: 800MΩ Min. 3. Dielectric Withstanding Voltage: 150V AC(rms) For 1 Minute. 4. Current Rating:0.5A/Pin. 5. Voltage Rating:60V AC rms. 6. Temperature: -40°C~+85°C. Materials: 1. Contact Material: Copper Alloy. 2. Contact Plating: Gold Plating Over Nickel. 3. Insulator Material: HIGH-TEMP,Ivory,UL94-V0. Product Number Code: 0.30 2.55 C±0.15 3.76 A 1.20 3.75 1.00 A 6.00 0.75±0.2 D±0.15 Ø1 .1 5 ±0. 0 .05 ±0 .75 Ø0 5 Packing Type R:Tape On Reel 2.00 2.00 5.80 Ø0 .90 0.80 6.40±0.05 0±0 .03 0.50±0.03 2-2.0 Ø1 .3 ±0 .03 D±0.08 B±0.03 Recommend PCB layout (Tolerance:±0.05) Pick up Support S:W/ Pick up Section:A-A Scale 2:1 Housing Color V:Ivory Dimensions NO.of contacts A. B. C. D. 40 60 80 100 120 140 160 180 200 21.80 29.80 37.80 45.80 53.80 61.80 69.80 77.80 85.80 15.20 23.20 31.20 39.20 47.20 55.20 63.20 71.20 79.20 17.10 25.10 33.10 41.10 49.10 57.10 65.10 73.10 81.10 20.20 28.20 36.20 44.20 52.20 60.20 68.20 76.20 84.20 Contact Plating 8:Full Gold Flash Mounting Type S:SMT Type Connector Type S:Socket No.of Contacts 40~200 0.80mm Board to Board SMT Single Groove Female Type 晨翔电子有限公司 (Series Image-Reference Only) CONNFLY ELECTRONIC CO. LTD PDF
Документация на DS1151-14-40SS8VSR0

DS1151-14

Дата модификации: 09.11.2021

Размер: 391.5 Кб

1 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
