DS1158-03-01SVCWCT

CONNFLY
Notes: 1.Materials: 1.1. Contact: Copper Alloy, Full Gold Flash Plated. 1.2. Shell: Copper Alloy, Full Gold Flash Plated. 1.3. Insulator: PTFE,White. 2.Specifications: 2.1. Contact Resistance: 10mΩ max. 2.2. Insulation Resistance: 1000MΩ min. 2.3. Dielectric Withstanding Voltage: 500V min. 2.4. Temperature Range: -40~+125°C. 2.5. Impedance: 50Ω. 2.6. Operating Cycles: 300 Cycles min. 3.Product ...
развернуть ▼ свернуть ▲

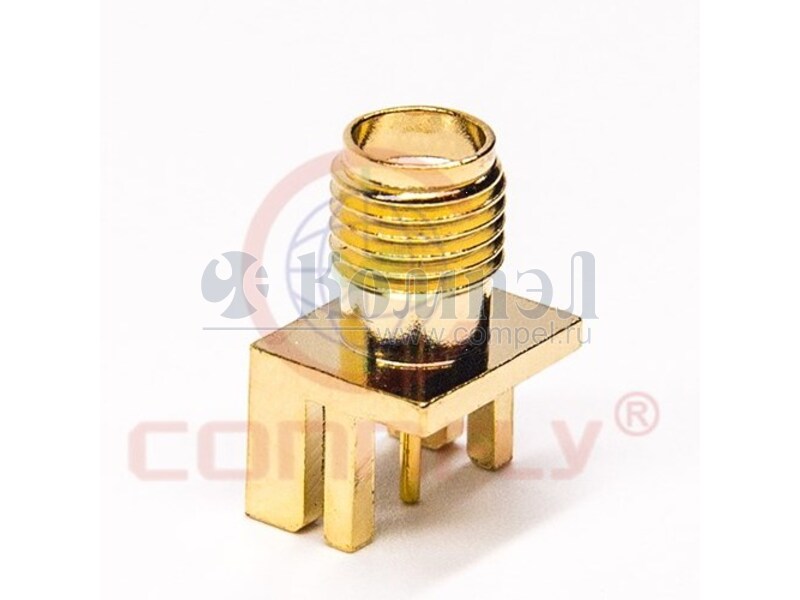

Внешний вид DS1158-03-01SVCWCT

Технические характеристики

показать свернуть
Тип соединителя
Тип разъема/аксессуара
Монтаж
Расположение
Импеданс
Материал диэлектрика
Материал корпуса
Материал покрытия корпуса
Материал контакта
Материал покрытия контакта
Примечание SMA Connector Socket Vertical Through Type; L=14.27mm
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Notes: 1.Materials: 1.1. Contact: Copper Alloy, Full Gold Flash Plated. 1.2. Shell: Copper Alloy, Full Gold Flash Plated. 1.3. Insulator: PTFE,White. 2.Specifications: 2.1. Contact Resistance: 10mΩ max. 2.2. Insulation Resistance: 1000MΩ min. 2.3. Dielectric Withstanding Voltage: 500V min. 2.4. Temperature Range: -40~+125°C. 2.5. Impedance: 50Ω. 2.6. Operating Cycles: 300 Cycles min. 3.Product Number Code: 0.51 4.75 1.65 9.52 7.87 1/4-36UNS-2A (Series Image-Reference Only) Packing type T: Tray Ø0.76 8.50 .0 Ø1 9.52 2 1.40 Recommend PCB Layout Tolerance=±0.05mm 1.68 4.34 3.14 0 0.13 1.7 2-2.80 2-1.02 2-1.02 2-1.90 2- Ø Shell plating 8: Full gold flash C: 3u" gold ...... Housing color W: White Contact plating 8: Full gold flash C: 3u" gold ...... Mounting Type V: V/T type Connector type S: Socket No.of contacts 01 SMA Connector Socket Vertical Through Type L=14.27mm 晨翔电子有限公司 CONNFLY ELECTRONIC CO. LTD PDF
Документация на DS1158-03-01SVCWCT

Дата модификации: 04.05.2022

Размер: 286.3 Кб

1 стр.
