KAQW214

Cosmo
Фото-моп реле: Корпус DIP-8, два нормально открытых контакта
развернуть ▼ свернуть ▲

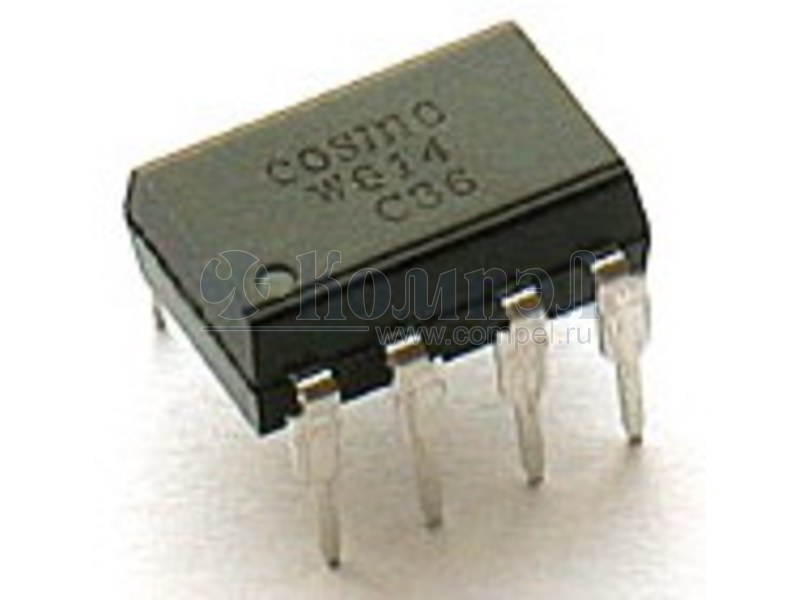

Внешний вид KAQW414

Технические характеристики

показать свернуть
Корпус DIP-8
Схема коммутации
Напряжение на входе
Тип входа
Тип выхода
Напряжение коммутации DC
Сопротивление открытого канала
Ток коммутации
Напряжение изоляции
Примечание Transistor Output SSR, 2-Channel, 3750V Isolation
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
KAQW214 Series 8PIN 400V N.O. TYPE SOLID STATE RELAY-MOSFET OUTPUT cosmo  Description  Schematic The KAQW214 series contains two normally open switches that can be used as two independent SPST 8 7 6 5 1 2 3 4 relays or as one DPST relay. The relays is constructed using a GaAlAs LED for actuation control and an integrated monolithic dies for the switch output. The die, fabricated in a high-voltage dielectrically isolated technology, is comprised of a photodiode array, switch control circuitry and MOSFET switches. DUAL 1 FORM A NORMALLY OPEN 8 7 1 2 6 5 3 4  Features 1. Normally open, double pole single throw 2. Control 400V AC or DC voltage 3. Switch 130mA loads 4. Controls low-level analog signals 5. High sensitivity, low ON resistance 6. Low-level off-state leakage current 7. High isolation voltage 8. Pb free and RoHS compliant 9. Agency Approvals： • UL 508 / CUL C22.2 No.14-M91, File No. E108430 • FIMKO EN60950  Application • Telecommunications (PC, electronic notepad) • Modem • Telephone equipment • Security equipment • Sensors • Measuring and testing equipment • Factory automation equipment • High speed inspection machines Cosmo Electronics Corp. Document No. 69M20005.1 -1- http://www.cosmo-ic.com PDF
Документация на KAQW214

Дата модификации: 09.03.2023

Размер: 462.3 Кб

12 стр.

PRODUCT SPECIFICATION DATE：05/02/2011 SOLID STATE RELAY - MOSFET OUTPUT NO.60M20006 REV. cosmo KAQW214 ELECTRONICS CORPORATION SHEET 1 OF 7 3 z OUTSIDE DIMENSION︰ cosmo W214 XXX Date Code 7.62 9.68 0.26 2.70 0.4 3.00 3.50 6.50 0.5 1.20 13.00° Unit︰mm Tolerance︰±0.2mm 2.54 13.00° z Turn On / Turn Off time 8 Input 7 6 5 DUAL 1 FORM A NORMALLY OPEN 8 7 6 5 90% 10% Output TON 1 TOFF 2 3 4 z Absolute Maximum Ratings Emitter（Input） （Ta=25℃） Detector（Output） Reverse Voltage ……………………………… 5.0V Output Breakdown Voltage ………………… ± 400V Continuous Forward Current ……………...... 50mA Continuous Load Current ……………… Peak Forward Current ………………………...... 1A Power Dissipation ………………………… Power Dissipation ………………………… Derate Linearly from 25℃ …………… ± 130mA 500mW 100mW 1.3mW/℃ General Characteristics Isolation Test Voltage ……………… Isolation Resistance 3750VACrms Storage Temperature Range …… -40℃ to +125℃ Operating Temperature Range … -40℃ to +85℃ Vio=500V，Ta=25℃ ……………………… ≧1010Ω Junction Temperature ……………………… 100℃ Total Power Dissipation …………………… 550mW Soldering Temperature， Derate Linearly from 25℃ ……………… 2.5mW/℃ 2mm from case，10 sec …………………… 260℃ PDF
Документация на KAQW214

Microsoft Word - KAQW214_60M20006_Rev3.doc

Дата модификации: 02.05.2011

Размер: 171.9 Кб

7 стр.

    Публикации 2

    показать свернуть
    21 марта 2023
    новость

    Просто Cosmo: качественные твердотельные реле из Китая - уже на складе КОМПЭЛ

    Компания Cosmo Electronics Ltd, основанная в 1981 году на Тайване, специализируется на разработке и производстве герконовых и твердотельных (SSR) реле. Сегодня в ее распоряжении собственный отдел исследований и несколько фабрик. Благодаря высокому... ...читать

    09 декабря 2022
    новость

    Реле мирового уровня - оптоэлектронные и герконовые компоненты Cosmo Electronics

    Компания Cosmo Electronics была основана в 1981 году и за последние 40 лет стала ведущим мировым производителем оптоэлектронных компонентов и реле. Головное отделение компании занимается собственными исследованиями и разработками, а производство... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
