1N4002

Диод выпрямительный одиночный на напряжение до 100 В, ток до 1 А, с падением напряжения 1 В, производства DC Components (DC)
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть

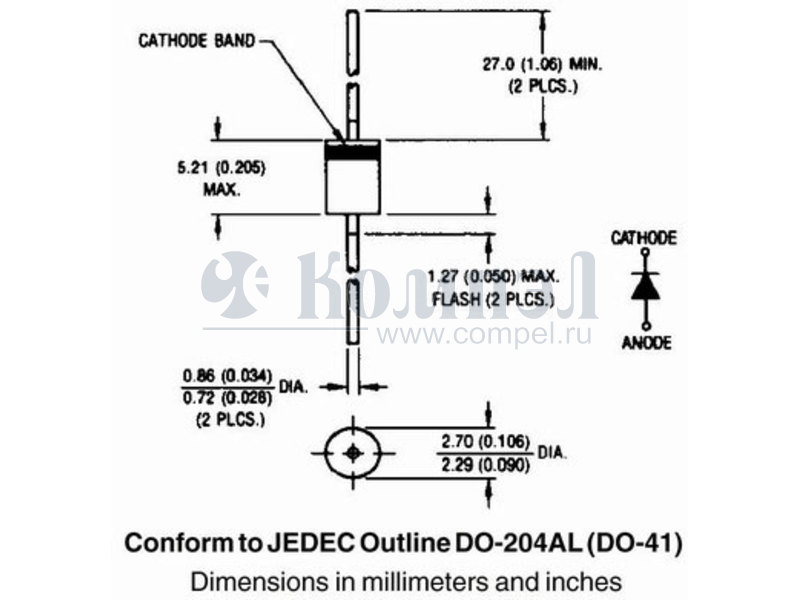

Корпус DO41
Схема включения диодов
Максимальное обратное напряжение диода
Прямой ток диода (средний)
Прямое падение напряжения
Рабочая температура
Примечание Rectifier Diode, 1 Phase, 1 Element, 1A, 100V V(RRM), Silicon, DO-41
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 8

показать свернуть
Тип Наименование Корпус Упаковка i Сборка Uобр Iпрям Uпрям Особенности Iобр t ов Сперех T раб Монтаж Примечание Карточка
товара
A- 1N4002 (YJ)


1N4002 (ONS-FAIR)
DO41

Rectifier Diode, 1 Phase, 1 Element, 1A, 100V V(RRM)
A- 1N4002G (YJ)

DO41 в ленте 5000 шт

Rectifier Diode, 1 Phase, 1 Element, 1A, 100V V(RRM), Silicon, DO-204AL
A- SF12 (YJ)

DO41 в ленте 5000 шт

Rectifier Diode, 1 Phase, 1 Element, 1A, 100V V(RRM)
A- SR1100 (YJ)

DO41 в ленте 1000 шт

Rectifier Diode, Schottky, 1 Phase, 1 Element, 1A, 100V V(RRM)
A- SF12G (YJ)

DO41

A- SR1100L (YJ)

DO41

A- HER102G (YJ)

DO41

Rectifier Diode, 1 Phase, 1 Element, 1A, 100V V(RRM), Silicon, DO-204AL
A- 1N5392GS (YJ)

DO41

Rectifier Diode, 1 Phase, 1 Element, 1.5A, 100V V(RRM), Silicon, DO-204AL

Файлы 1

показать свернуть
1N4001 DC COMPONENTS CO., LTD. THRU RECTIFIER SPECIALISTS R 1N4007 TECHNICAL SPECIFICATIONS OF SILICON RECTIFIER VOLTAGE RANGE - 50 to 1000 Volts CURRENT - 1.0 Ampere FEATURES * * * * Low cost Low leakage Low forward voltage drop High current capability DO-41 MECHANICAL DATA * * * * * * Case: Molded plastic Epoxy: UL 94V-0 rate flame retardant Lead: MIL-STD-202E, Method 208 guaranteed Polarity: Color band denotes cathode end Mounting position: Any Weight: 0.33 gram MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS Ratings at 25 o C ambient temperature unless otherwise specified. Single phase, half wave, 60 Hz, resistive or inductive load. For capacitive load, derate current by 20%. Dimensions in inches and (millimeters) SYMBOL 1N4001 1N4002 1N4003 1N4006 1N4007 UNITS Maximum Recurrent Peak Reverse Voltage VRRM 50 100 200 400 600 800 1000 Volts Maximum RMS Voltage V RMS 35 70 140 280 420 560 700 Volts VDC 50 100 200 400 600 800 1000 Maximum DC Blocking Voltage Maximum Average Forward Rectified Current at TA = 75 oC Peak Forward Surge Current 8.3 ms single half sine-wave superimposed on rated load (JEDEC Method) Maximum Instantaneous Forward Voltage at 1.0A DC Maximum DC Reverse Current @T A = 25 o C at Rated DC Blocking Voltage @T A = 100 oC Maximum Full Load Reverse Current Average, Full Cycle .375*(9.5mm) lead length at T L = 75 oC Typical Junction Capacitance (Note) Typical Thermal Resistance Operating and Storage Temperature Range IO 1N4004 1N4005 Volts 1.0 Amps I FSM 30 Amps VF 1.1 5.0 500 Volts IR 30 CJ 15 R θJA T J , T STG 50 -65 to + 175 uAmps uAmps pF 0 C/ W 0 C NOTES : Measured at 1 MHZ and applied reverse voltage of 4.0 volts 104 EXIT BACK NEXT EXI BACK EXIT NEXT BACK NEXT PDF
Документация на 1N4002

Дата модификации: 17.01.2005

Размер: 432.2 Кб

3 стр.
