1N5402

DC Components
Диод выпрямительный одиночный на напряжение до 200 В, ток до 3 А, с падением напряжения 1.1 В, ёмкостью перехода 30 пФ, производства DC Components (DC)
развернуть ▼ свернуть ▲

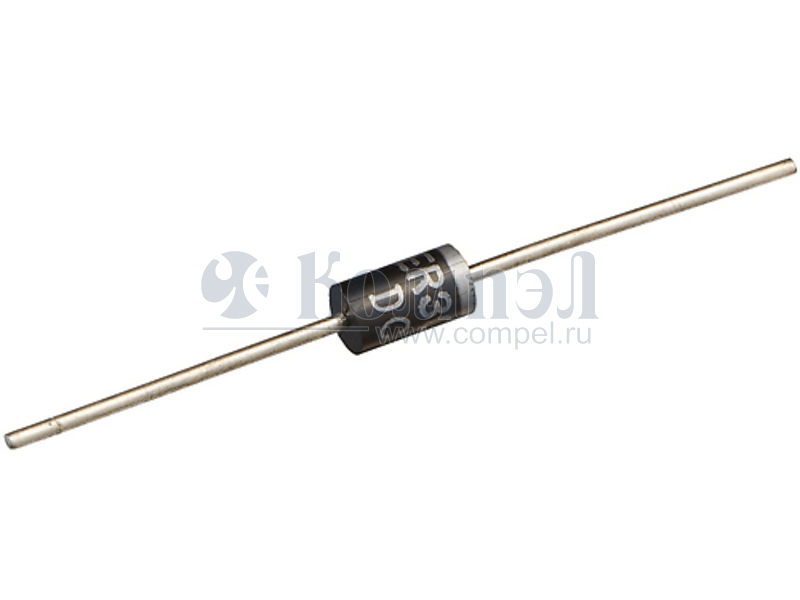

Внешний вид 1N5340BG

Технические характеристики

показать свернуть
Корпус DO27
Схема включения диодов
Максимальное обратное напряжение диода
Прямой ток диода (средний)
Прямое падение напряжения
Особенности
Обратный ток диода
Емкость перехода
Рабочая температура
Монтаж
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i Сборка Uобр Iпрям Uпрям Особенности Iобр t ов Сперех T раб Монтаж Примечание Карточка
товара
A- SF34 (DC)

DO27 в ленте 500 шт

 — — — — — —
A- SF54 (DC)

DO27 в ленте 500 шт

 —
A- HER303 (DC)

DO27 500 шт Выпрямительный диод - [DO-27] —
A- SF54 (YJ)

DO27 в ленте 1250 шт

 Rectifier Diode, 1 Phase, 1 Element, 5A, 200V V(RRM)

Файлы 1

показать свернуть
1N5400 DC COMPONENTS CO., LTD. THRU RECTIFIER SPECIALISTS R 1N5408 TECHNICAL SPECIFICATIONS OF SILICON RECTIFIER VOLTAGE RANGE - 50 to 1000 Volts CURRENT - 3.0 Amperes FEATURES * * * * Low cost Low leakage Low forward voltage drop High current capability DO-27 MECHANICAL DATA * * * * * * Case: Molded plastic Epoxy: UL 94V-0 rate flame retardant Lead: MIL-STD-202E, Method 208 guaranteed Polarity: Color band denotes cathode end Mounting position: Any Weight: 1.18 grams MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS Ratings at 25 o C ambient temperature unless otherwise specified. Single phase, half wave, 60 Hz, resistive or inductive load. For capacitive load, derate current by 20%. Dimensions in inches and (millimeters) SYMBOL 1N5400 1N5401 1N5402 1N5404 1N5406 1N5407 1N5408 UNITS Maximum Recurrent Peak Reverse Voltage VRRM 50 100 200 400 600 800 1000 Volts Maximum RMS Voltage VRMS 35 70 140 280 420 560 700 Volts VDC 50 100 200 400 600 800 1000 Maximum DC Blocking Voltage Maximum Average Forward Rectified Current .375*(9.5mm) lead length at T L = 105oC Peak Forward Surge Current 8.3 ms single half sine-wave superimposed on rated load (JEDEC Method) Maximum Instantaneous Forward Voltage at 3.0A DC Maximum DC Reverse Current @T A = 25 oC at Rated DC Blocking Voltage @T A = 100 o C Maximum Full Load Reverse Current Average, Full Cycle .375*(9.5mm) lead length at T L = 75oC Typical Junction Capacitance (Note) Typical Thermal Resistance Operating and Storage Temperature Range NOTES : Measured at 1 MHZ and applied reverse voltage of 4.0 volts Volts IO 3.0 Amps I FSM 200 Amps VF 1.1 5.0 500 IR 30 CJ 40 R θJA T J , T STG 30 -65 to + 175 Volts uAmps uAmps pF 0 C/ W 0 C PDF
Документация на 1N5402

Дата модификации: 07.12.2002

Размер: 378.2 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
