TRIPLE AXIS ACCELEROMETER MMA7361

ZHIWEI ROBOTICS Co.
TRIPLE AXIS ACCELEROMETER MMA7361 Этот 3-осевой акселерометр DFRobot на MMA7361 можно применить в разнообразных проектах: в качестве шагомеров, датчиков для определения положения в пространстве, автоматического поворота дисплея и других целей. Данный модуль может быть легко подключен к Arduino-совместимому контроллеру через Плату расширения ввода/вывода DFRobot для Arduino. Принцип действия акселерометра MMA7361 основан на изменении ёмкости трех микромашинных конденсаторов, реализованных на единой пластине кремния, каждый из которых отвечает за одно из направлений - X, Y и Z. В результате воздействия ускорения на подвижные обкладки конденсаторов, изменяется величина емкости, которая затем преобразуется в напряжение. Далее сигналы в каждом из трёх каналов усиливаются, проходят через фильтры низких частот и каскады температурной компенсации и поступают на соответствующие выходы X, Y и Z. Точка среза фильтра низких частот и корректировка смещения нуля при g = 0 реализованы с помощью лазерной подгонки номиналов элементов заводом, имеют фиксированное значение и не требуют компонентов внешней обвязки. Реализованный спящий режим делает изделие MMA7361 идеальным для применения в проектах с батарейным питанием. Спецификация: - Рабочие диапазоны: ±1,5g / 6g - Высокая чувствительность: 800 мВ/g при ускорении 1,5g - Фильтр нижних частот - Потребляемый ток: 500 мА (работа); 3 мА (сон) - Время готовности: 1 мс - Интерфейс: аналоговый - Напряжение питания: от +3,3 да +8 В - Размер (ДхШхВ): 26 x 23 x 8 мм - Вес: 5 гр Комплектация: - Сенсор: 1 шт - Кабель: 1шт
развернуть ▼ свернуть ▲

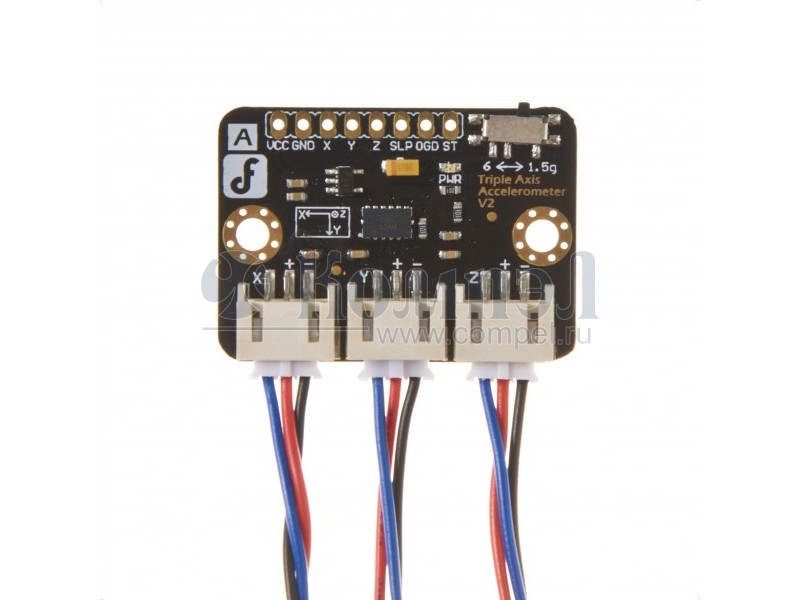

Внешний вид TRIPLE AXIS ACCELEROMETER MMA7361

Файлы 1

показать свернуть
Document Number: MMA7361L Rev 0, 04/2008 Freescale Semiconductor Technical Data ±1.5g, ±6g Three Axis Low-g Micromachined Accelerometer MMA7361L The MMA7361L is a low power, low profile capacitive micromachined accelerometer featuring signal conditioning, a 1-pole low pass filter, temperature compensation, self test, 0g-Detect which detects linear freefall, and g-Select which allows for the selection between 2 sensitivities. Zero-g offset and sensitivity are factory set and require no external devices. The MMA7361L includes a Sleep Mode that makes it ideal for handheld battery powered electronics. MMA7361L: XYZ AXIS ACCELEROMETER ±1.5g, ±6g Features 3mm x 5mm x 1.0mm LGA-14 Package Low Current Consumption: 400 μA Sleep Mode: 3 μA Low Voltage Operation: 2.2 V – 3.6 V High Sensitivity (800 mV/g @ 1.5g) Selectable Sensitivity (±1.5g, ±6g) Fast Turn On Time (0.5 ms Enable Response Time) Self Test for Freefall Detect Diagnosis 0g-Detect for Freefall Protection Signal Conditioning with Low Pass Filter Robust Design, High Shocks Survivability RoHS Compliant Environmentally Preferred Product Low Cost Bottom View 14 LEAD LGA CASE 1977-01 Typical Applications Top View VDD 13 1 2 12 N/C g-Select 0g-Detect N/C 7 ORDERING INFORMATION 11 VSS N/C 10 ZOUT Self Test 9 YOUT 3 XOUT 4 N/C 14 N/C 5 3D Gaming: Tilt and Motion Sensing, Event Recorder HDD MP3 Player: Freefall Detection Laptop PC: Freefall Detection, Anti-Theft Cell Phone: Image Stability, Text Scroll, Motion Dialing, E-Compass Pedometer: Motion Sensing PDA: Text Scroll Navigation and Dead Reckoning: E-Compass Tilt Compensation Robotics: Motion Sensing 6 • • • • • • • • 8 • • • • • • • • • • • • • • Part Number Temperature Range Package Drawing Package Shipping MMA7361LT –40 to +85°C 1977-01 LGA-14 Tray MMA7361LR1 –40 to +85°C 1977-01 LGA-14 7” Tape & Reel MMA7361LR2 –40 to +85°C 1977-01 LGA-14 13” Tape & Reel © Freescale Semiconductor, Inc., 2008. All rights reserved. Sleep Figure 1. Pin Connections PDF
Документация на TRIPLE AXIS ACCELEROMETER MMA7361

MMA7361L ±1.5g - 6g Three Axis Low-g Micromachined AccelerometerAccelerometer The MMA7361L is a low power, low profile capacitive micromachined accelerometer featuring signal conditioning, a 1-pole low pass filter, temperature compensation, self test

Дата модификации: 23.04.2008

Размер: 170.4 Кб

11 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
