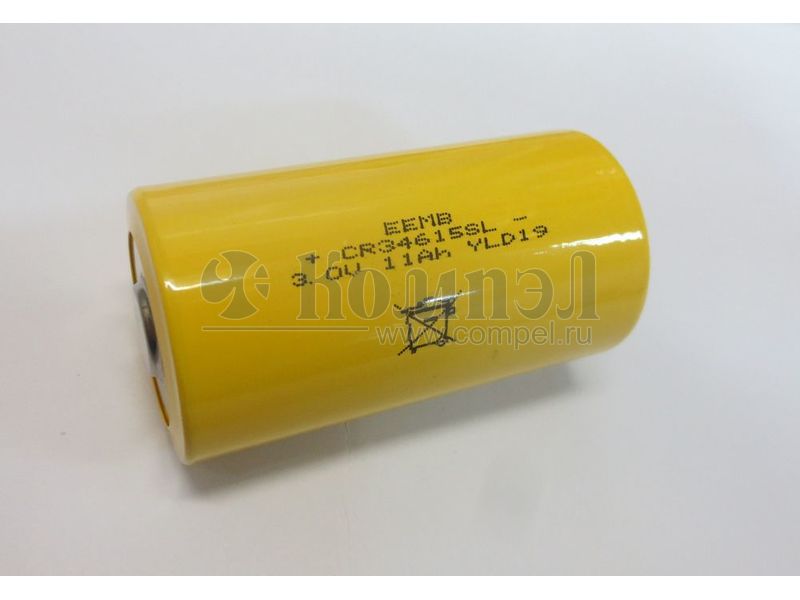

CR34615SL

Li, MnO2 батарея типоразмера D номинальным напряжением 3 В ёмкостью 10 Ач стандарт выводы Траб: -40...85 °C
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Типоразмер
Тип элемента питания
Химический состав
Номинальное напряжение
Номинальная ёмкость
Контакты
Стандартный ток разряда
Продолжительный ток разряда (макс)
Импульсный ток разряда (макс)
Размер 34×34×61.5 мм
Рабочая температура
Примечания Hi-Power Type. Для больших токов разряда: продолжительных или импульсных
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 4

показать свернуть
Форма выводов

button tab Model (1)

Дата модификации: 15.05.2017

Размер: 321.1 Кб

3 стр.

Официальные партнеры Компэл по продукции EEMB Алтайский край ООО "Р-КОМПОНЕНТ" Магазин "ЭСКОР" по адресу г. Барнаул. http://escor.ru/ Астраханская область ООО "Электронные компоненты" Магазин "Электронные компоненты" по адресу г.Астрахань, ул. Савушкина, д. 6/2. Тел. +7(8512)266-911, http://www.radiodetali.su/ Вологодская область Компания "Микроэлектроника" Магазин "Микроэлектроника" по адресу г. Череповец, ул. Металлургов, д.14 Тел. +7(8202)20-58-58 http://www.micel.ru/ ИП Хомяков Магазин “Радиомастер” по адресу г. Вологда, ул. Зосимовсакая, д. 56, Тел.+7(8172)78-02-69 http://35radio.ru/ Калининградская область ИП Королев А.В. Магазин «Радиотовары» по адресу г.Черняховск, ул.Садовая, д.17, Тел. +7(40141)3-58-79 Кемеровская область ИП Головинов В. В. Магазин ДЕЛЬТА по адресу г. Новокузнецк, ул. Воровского, д. 13, Тел.+7(960)908-03-81, Магазин ДЕЛЬТА по адресу г. Новокузнецк, пр. Курако, д. 20, Тел.+7(906)926-10-66 http://www.delta-n.ru/ Кировская область ООО «АЛМИ» Магазин по адресу г. Киров, ул. Пролетарская, д.15, ТРЦ «Максимум». Тел. +7(8332)37-38-27 Магазин по адресу г. Киров, ул. Пятницкая, д.2а, тел. +7(8332)64-65-84 http://almi.kirov.ru/ Красноярский край ЗАО Минус Магазин по адресу г. Норильск, ул. Мира, д. 1к4. Тел.+7(3919) 48-12-04 Новгородская область ООО Торговый дом ТРД Магазин «Телерадиодетали» по адресу г. В. Новгород, Воскресенский бульвар, д.13. Тел. +7 (8162) 77-0429 http://www.trd.nov.ru/ Омская область ООО «ДАН» Магазин по адресу г. Омск, Больничный переулок, д.6, блок 2, 4-й этаж. Тел.+7(3812)40-99-99 http://www.danomsk.ru/shop/ PDF
Где купить продукцию EEMB

Microsoft Word - Где купить продукцию EEMB.docx

Дата модификации: 13.02.2017

Размер: 219.7 Кб

2 стр.

EEMB Energy Power CO., LTD 25E, 25F, 25G, Block A, HaoMing Fortune Plaza, ShenNan Road North, ShenZhen China Li-SOCL2 BATTERY STANDARD OF ACTIVATION Item Model Activation Current Storage Time VS activation duration Storage within 3 Storage within 6 Storage within 12 1 2 3 4 5 6 7 8 9 10 11 12 13 14 ER14250 ER14335 ER14505 ER17335 ER18505 ER26500 ER34615 ER341245 ER14250M ER14335M ER14505M ER17335M ER18505M ER26500M 10mA/330Ω 15mA/220Ω 20mA/165Ω 20mA/165Ω 33mA/100Ω 60mA/56Ω 60mA/56Ω 100mA/33Ω 60mA/56Ω 60mA/56Ω 100mA/33Ω 100mA/33Ω 100mA/33Ω 150mA/22Ω 10min 10min 10min 10min 10min 10min 10min 10min 10min 10min 10min 10min 10min 10min 20min 20min 20min 20min 20min 20min 20min 20min 15min 15min 15min 15min 25min 25min 35min 35min 35min 35min 35min 35min 35min 35min 30min 30min 30min 30min 35min 35min 15 ER34615M 150mA/22Ω 10min 25min 35min Test Method after fisnishing activation rest battery for 4 hours, test the open voltage and loading voltage using the standard in the" Test Method" column Open Voltage Loading Loading Voltage ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V 10mA/330Ω 15mA/220Ω 20mA/165Ω 20mA/165Ω 33mA/100Ω 60mA/56Ω 60mA/56Ω 100mA/33Ω 60mA/56Ω 60mA/56Ω 100mA/33Ω 100mA/33Ω 100mA/33Ω 150mA/22Ω ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.6V 150mA/22Ω ≥3.2V Remark: Above is the testing and activation standard for single cells. For battery packs, please refer to following instructions. For parallel pack, the activation current = quantity of cells in the pack × the standard cell activation current. The activation time will keep the same. For pack in series, the testing current, activation current, and activation time will all be the same as per single cells. But the resistor will adjust in accordance with voltage (R = pack voltage/ activation current * 1000 ohm) PDF
Режим активации

Дата модификации: 27.10.2016

Размер: 120.1 Кб

1 стр.

E E MB BATTERY CR 3 4615SL Brief Datasheet Lithium Manganese Dioxide Battery 1 BASIC SPECIFICATION (Typical values relative to cells stored for one year or less at + 30 C max.) 1 10000mAh 3.0V Standard discharge current 10mA Maximum continuous current 2000mA Maximum pulse current * 2 3000mA Operating temperature range * 3 -40 C- +85 C Storage temperature (recommended ) +30 C Max Weight 125g 61.5Max Nominal voltage 6.3 Nominal capacity ( at 10mA, +23 C) * 34.0Max Unit: mm Note: *1 At 10mA discharge current to 2.0V cut-off, +23 C. The capacity restored by the cell varies according to current drain, temperature and cut-off. The readings may vary according to the pulse characteristics, the temperature, and the cell`s previous history. *2 Operation above ambient temperature range may lead to reduced capacity and lower voltage readings at the beginning of *3 pulses. Consult EEMB. 2 MAIN FEATURES Best suit for high current discharge for both continuous and pulse current. Light Weiht, High Voltage and High Energy Density. Excellent Stable Discharge Characteristics and Outstanding Temperature Characteristics. Excellent Leakage Resistance and Excellant Long-term Reliability. 3 E L E C TR I CA L C H AR A CT E RI S T I CS CR34615SL Typical Temperature Characteristics 3.5 3.0 3.0 Voltage(V) Voltage(V) CR34615SL Typical Discharge Characteristics At (23 2 C) 3.5 2.5 2.0 1.5 20 125mA 10 240mA 0 50 100 100 27mA 60 45mA 150 200 250 300 350 Load:60 2.5 20 C 60 C 2.0 1.5 -40 C 0 30 60 90 -20 C 120 150 0C 180 210 Time(h) Time(h) S pir al Str uct ure Las er -s ealing Note: Any representations in this brochure concerning performance, are for informational purposes only and are not construed as warranties either expressed or implied, of future performance. Http://eemb.com Global@eemb.com PDF
Документация CR34615SL

CR34615SL

Дата модификации: 30.11.-1

Размер: 44.6 Кб

1 стр.
