LIR2477-LBY2

EEMB
Аккумулятор литий-ионный с выводами 5мм Номинальное напряжение (В): 3,6 Номинальная емкость (мАч):190 (180 мин.). Рабочая температура (градусов С): -20+60. Число циклов разряд.заряд: 500.Вес (гр)/размеры (мм): 7,0/24,0/7,7
развернуть ▼ свернуть ▲

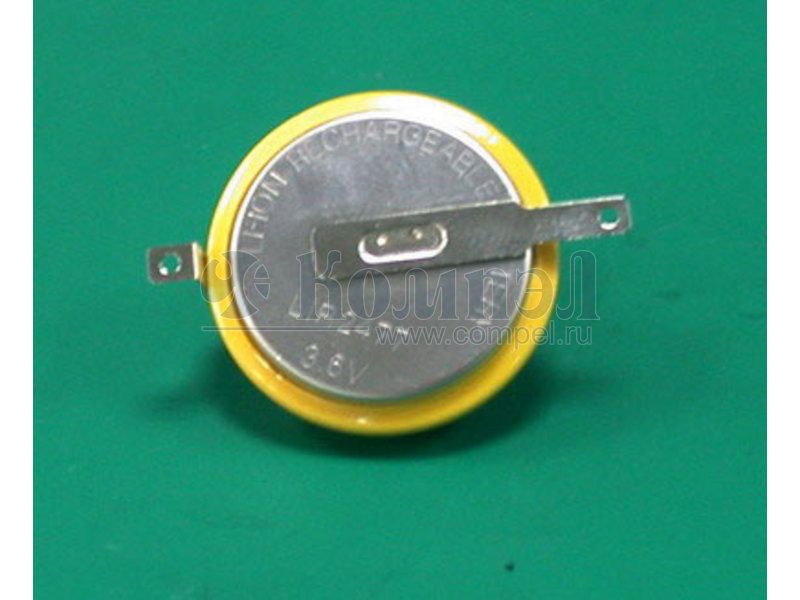

Внешний вид LIR2477-LBY2

Технические характеристики

показать свернуть
Типоразмер
Тип батареи
Напряжение номинальное
Ёмкость номинальная
Тип выводов
Ток разряда продолжительный (макс)
Ток разряда импульсный (макс)
Сопротивление внутреннее
Размер 24×24×7.7 мм
  Примечания: Долгое время жизни: 500 циклов заряда-разряда при нормальных условиях эксплуатации
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 4

показать свернуть
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ, ПРАВИЛА ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И ЭКСПЛУАТАЦИИ ЛИТИЕВЫХ ИСТОЧНИКОВ ТОКА (ЭЛЕМЕНТЫ) 1.ОБЩИЕ ПОЛОЖЕНИЯ ВНИМАНИЕ! Невыполнение настоящих требований может вызвать разгерметизацию элементов с выделением едких газов и жидкости (хлористый тионил, диоксид серы, хлористый водород и пр.), а также выброс частиц лития. В случае наличия неблагоприятных условий нарушение настоящих правил может привести к воспламенению элемента, в особо тяжелых случаях - к взрыву. НЕ ДОПУСКАЕТСЯ использовать элементы в аппаратуре, приборах и других потребителях электрической энергии, если не обеспечиваются требования правил безопасности: - напряжение для питания потребителей электрической энергии не соответствует параметрам элемента; - не допускается параллельное соединение нескольких элементов, имеющих различную степень заряженности; - разряд на потребителя электрической энергии до напряжения ниже ограниченного правилами эксплуатации элемента категорически не допускается; - режимы разряда не предусмотрены правилами эксплуатации элемента; - значения внешних воздействующих факторов превышают значения, допустимые для элемента; - место установки не обеспечивает надежное крепление элемента, предусмотренное его конструкцией; - контактные устройства потребителей электрической энергии не соответствуют конструкции выводов элемента и не обеспечивают надежность соединения. При хранении и эксплуатации элементов ЗАПРЕЩАЕТСЯ: - замыкать элемент накоротко; - разряжать элемент ниже 1,0 В; - заряжать элемент от внешнего источника; - нагревать элемент выше температуры, для которой он сконструирован (согласно требований изготовителя элемента); - подвергать элемент воздействию открытого огня; - производить действия, разрушающие элемент. - содержать элемент в условиях температуры окружающей среды выше значений, указанных в технической документации и/или на корпусе элемента. 2. ТРАНСПОРТИРОВАНИЕ Элементы, упакованные в соответствии с требованиями, настоящих условий транспортируют всеми видами транспорта без ограничения скорости и высоты, с учетом требований, установленных для отдельных видов транспорта. PDF
Условия хранения и транспортировки

Microsoft Word - Инструкция по обращению с литиевыми элементами_1

Дата модификации: 22.06.2021

Размер: 93.1 Кб

2 стр.

Официальные партнеры Компэл по продукции EEMB Алтайский край ООО "Р-КОМПОНЕНТ" Магазин "ЭСКОР" по адресу г. Барнаул. http://escor.ru/ Астраханская область ООО "Электронные компоненты" Магазин "Электронные компоненты" по адресу г.Астрахань, ул. Савушкина, д. 6/2. Тел. +7(8512)266-911, http://www.radiodetali.su/ Вологодская область Компания "Микроэлектроника" Магазин "Микроэлектроника" по адресу г. Череповец, ул. Металлургов, д.14 Тел. +7(8202)20-58-58 http://www.micel.ru/ ИП Хомяков Магазин “Радиомастер” по адресу г. Вологда, ул. Зосимовсакая, д. 56, Тел.+7(8172)78-02-69 http://35radio.ru/ Калининградская область ИП Королев А.В. Магазин «Радиотовары» по адресу г.Черняховск, ул.Садовая, д.17, Тел. +7(40141)3-58-79 Кемеровская область ИП Головинов В. В. Магазин ДЕЛЬТА по адресу г. Новокузнецк, ул. Воровского, д. 13, Тел.+7(960)908-03-81, Магазин ДЕЛЬТА по адресу г. Новокузнецк, пр. Курако, д. 20, Тел.+7(906)926-10-66 http://www.delta-n.ru/ Кировская область ООО «АЛМИ» Магазин по адресу г. Киров, ул. Пролетарская, д.15, ТРЦ «Максимум». Тел. +7(8332)37-38-27 Магазин по адресу г. Киров, ул. Пятницкая, д.2а, тел. +7(8332)64-65-84 http://almi.kirov.ru/ Красноярский край ЗАО Минус Магазин по адресу г. Норильск, ул. Мира, д. 1к4. Тел.+7(3919) 48-12-04 Новгородская область ООО Торговый дом ТРД Магазин «Телерадиодетали» по адресу г. В. Новгород, Воскресенский бульвар, д.13. Тел. +7 (8162) 77-04-29 http://www.trd.nov.ru/ Омская область ООО «ДАН» Магазин по адресу г. Омск, Больничный переулок, д.6, блок 2, 4-й этаж. Тел.+7(3812)40-99-99 http://www.danomsk.ru/shop/ PDF
Где купить продукцию EEMB

Microsoft Word - Где купить продукцию EEMB.docx

Дата модификации: 13.02.2017

Размер: 194.6 Кб

2 стр.

PDF
Форма выводов

TAB Model (1)

Дата модификации: 30.06.2010

Размер: 388.7 Кб

6 стр.

EEMB B AT TERY L IR 2477 Brief Datasheet L it hi um I on B at te r y 1 Dimension 3.0 LIR2477 Typical Discharge Characteristics at Various Currents 4.50 Voltage(V) 1.3 4.25 20.4 7.7 0.3 3 Electrical Characteristics 4.00 3.75 3.50 1.0CmA 3.25 0.2CmA 3.00 2.75 2.50 0 0 0.5CmA Charge:CC/CV.20 C C.4.2V,180mA x 2.5hrs. 20 40 24.5 -0.3 60 80 100 120 Capacity(%) Unit: mm 2 Basic Specification LIR2477 Typical Temperature Characteristics 4.50 Typical 190mAh Minimum 180mAh Charge method CC/CV (Constant Current-Constant Voltage) current:0.5C Voltage:4.2V End current:0.02C Charging Voltage 4.20V Charging Std. Current Charge 0.5C 1C Discharge 2C Max Current Charge:CC/CV.20 C,4.2V,180mA x 2.5hrs Discharge:Constant current 36mA 4.25 Voltage(V) Nominal Capacity 3.6V 4.00 3.75 3.50 -10 C 2.75 0 20 C 60 C 3.25 3.00 0C 20 40 60 80 100 120 Capacity(%) LIR2477 Typical Cycle Life 100 Std.Charge Ambient Temperature Discharge Storage -20 C to 45 C Discharge cut-off voltage 2.75V Capacity(%) Nominal Voltage -20 C to 60 C -20 C to 60 C 60 40 20 Internal Impedance ≤2 00m Cycle life >500cycles(≥80% capacity) Nominal Weight Approx.7.0g *1C = 1 Capacity 80 0 Charge:CC/CV.20 C,4.2V,180mA x 2.5hrs Discharge:90mA,End Voltage=2.75V Temp:20 C 100 200 300 400 Number of Cycles L i-i o n Note: Any representations in this brochure concerning performance, are for informational purposes only and are not construed as warranties either expressed or implied, of future performance. Http://eemb.com Global@eemb.com 500 PDF
Документация на серию LIR2477

LIR2477

Дата модификации: 30.11.-1

Размер: 41.3 Кб

1 стр.

    Публикации 1

    показать свернуть
    14 декабря 2015
    новость

    Снижение стоимости батарей и аккумуляторов компании EEMB

    Компэл снизил цены на складские позиции химических источников тока (ХИТ) производства компании EEMB. Снижение стоимости коснулось как первичных (батарейка), так и вторичных (аккумулятор) источников тока и составило до 10% в зависимости от... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
