LP103048-PCM-LD/-A24212

EEMB
Аккумулятор литий-полимерный; напряжение 3,7 В; емкость 1400 мАч; размер 10х30х48 мм; низкотемпературная версия (-40*С...60*С); с проводами, с платой защиты, с выводом температурного датчика, с зарядным кольцом
развернуть ▼ свернуть ▲

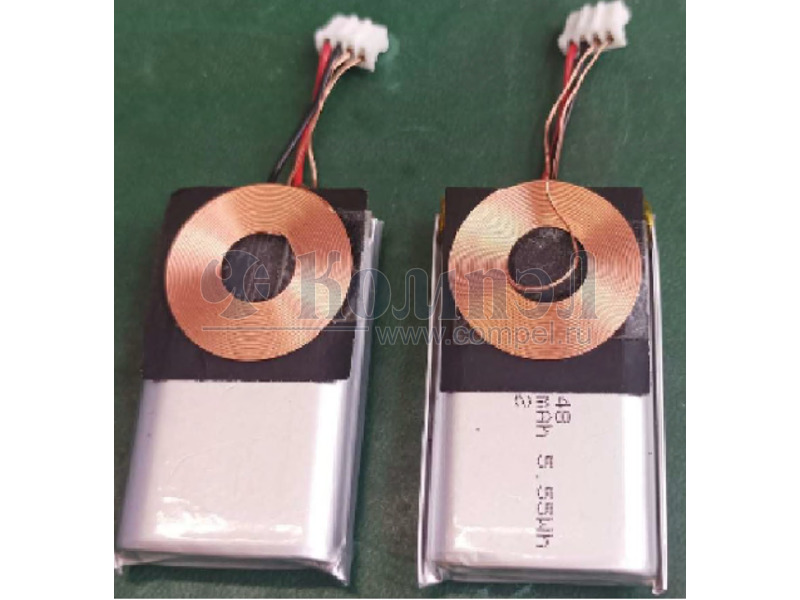

Внешний вид LP103048-PCM-LD/-A24212

Технические характеристики

показать свернуть
Типоразмер
Тип батареи
Напряжение номинальное
Ёмкость номинальная
Тип выводов провода + схема защиты + разъем
Ток разряда стандартный
Ток разряда продолжительный (макс)
Ток разряда импульсный (макс)
Сопротивление внутреннее
Размер 50×30.5×10.3 мм
Температура рабочая
Примечания С катушкой бесконтактной зарядки
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Model: Battery pack specification (电池组规格) Ambient Conditions (环境温度) Typical Capacity 典型容量(mAh) (0.2C,25±3°C) Min.Capacity 最低容量(mAh) (0.2C,25±3°C) 150 3.7 1400 1300 LP103048 Nominal Voltage 标称电压(V) 0~45 -20~60 Internal impedance 内阻(≦) (mΩ,AC 1KHZ) Discharge Temp. 放电温度(°C) 65±20% Charge Temp. 充电温度(°C) Humidity(湿度) Ni-Tap (镍带) PCM Adhesive tape (绝缘胶布) Wire引线:black黑(-) UL1571 AWG26 File NO. Title A24212 LP103048-PCM-LD/ R screen protection:EVA 屏幕保护材料:EVA Cell(电芯):LP103048 with date code( 喷码) 喷码和充电线圈不同边 Revise No.: E4-2009 Adhesive tape Kapton (金手指) ZS 1/1 Drawn: Page: Projection: Approved2: Scale: Group46 Approved1: mm 1.2 : 1 Draw Date: 2024/06/19 Unit: Group: 出线方式： 左边2根红黑线是接电池保护板上面的,右边2个是接充电线 圈的,公用一个插头 充电线圈： 外径 25 mm,内径8-10mm,共 21 圈,导线2条,导线直径0.3mm wireless charging coil 充电线圈 Wire引线:red红(+) UL1571 AWG26 Equivalent connector( 替代插头): JST-PHR-04 PCM Circuit diagram Overcharge Detection Voltage(V) 4.28±0.05 过充保护电压(V) Overdischarge Detection Voltage(V) 3.0±0.1 过放保护电压(V) Recommended Max loading current 建议最大负载电流 constant (A) peak value (A) Battery protection 持续 1 (A) 峰值 2 (A) Related Value: Customer required Max loading current (相关的电池保护值) 客户要求最大的负载电流 constant (A) peak value (A) (A) 持续 (A) 峰值 If actual application loading current is bigger than EEMB suggested, please indicate.The application profile is important for an appropriate PCM design. (如果实际应用的负载电流大于 EEMB提供值,请提出来.实际的应用 情况对PCM 的设计至关重要） Remark(备注): 1. No scratch,distoration,discoloration and leakage on the appearance of the cell(电池表面无划痕、变形、污点及漏液等现象). 2. Rohs compliant(严格按照ROHS要求生产). PDF
Документация на LP103048-PCM-LD/-A24212

E:\0-å\\Ł\CAD;þ\ס€åþ\DWG\A24212-LP103048-PCM-LD-.dwg

Дата модификации: 29.08.2024

Размер: 660.5 Кб

1 стр.

    Публикации 1

    показать свернуть
    23 сентября 2024
    новость

    Литиевые аккумуляторы EEMB для устройств с беспроводной зарядкой

    Беспроводной (бесконтактной) способ зарядки аккумуляторов в различных интеллектуальных гаджетах, в индивидуальных нагрудных трекерах для персонала и других аналогичных устройствах активно входит в нашу жизнь. К его преимуществам относятся более... ...читать
