ER14505/P

EVE Energy
Li, SOCl2 батарея типоразмера AA номинальным напряжением 3.6 В ёмкостью 2.7 Ач аксиальные проволочные выводы Траб: -55...85 °C
развернуть ▼ свернуть ▲

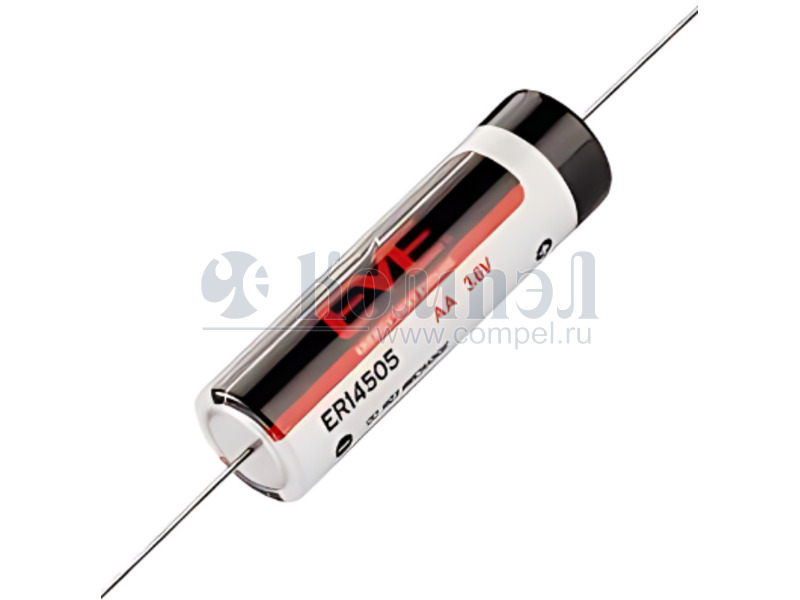

Фотография серии ER14505EVE

Технические характеристики

показать свернуть
Типоразмер
Тип элемента питания
Химический состав
Номинальное напряжение
Номинальная ёмкость
Контакты
Стандартный ток разряда
Продолжительный ток разряда (макс)
Импульсный ток разряда (макс)
Размер ø14.5×14.5 мм
Рабочая температура
Примечания Energy Type. Для малых токов разряда
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 6

показать свернуть
Тип Наименование Корпус Упаковка i Типоразмер Тип Химия Напряжение Ёмкость Контакты I станд. I макс. I имп. R внутр. T раб Примечания Карточка
товара
P= ER14505H/P (FANSO)

— на поддоне 500 шт Хранение до 10 лет. Разработана для долговременной работы

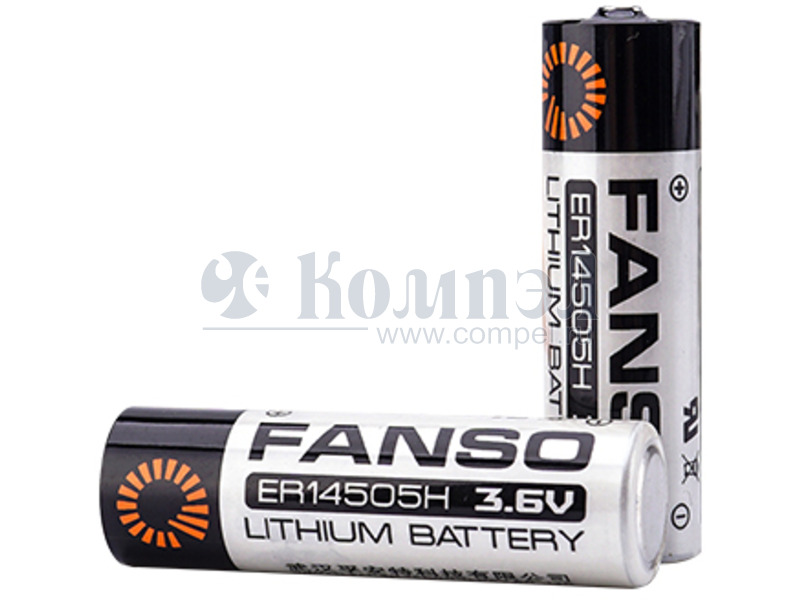

P= ER14505H/S (FANSO)

— 1 шт Хранение до 10 лет. Разработана для долговременной работы

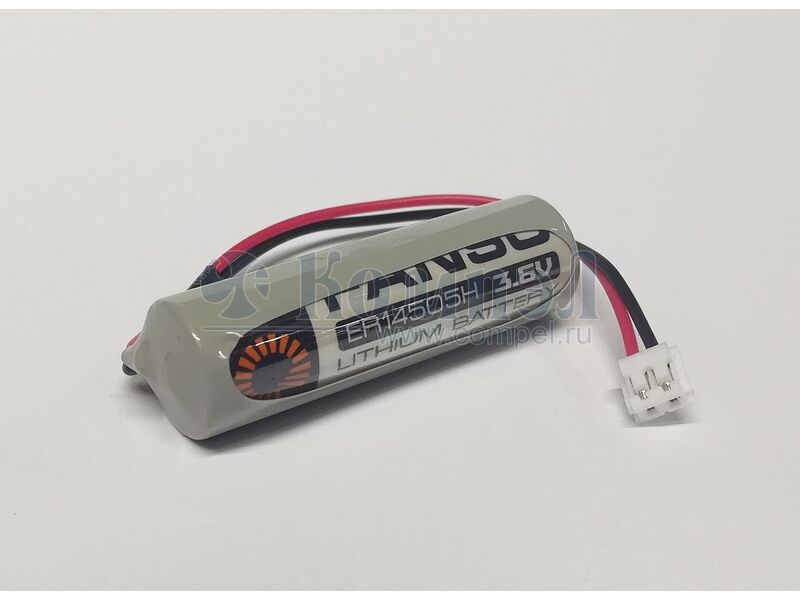

A+ ER14505H-LD/-PHR-02 (FANSO)

— на поддоне 10 шт Хранение до 10 лет. Разработана для долговременной работы

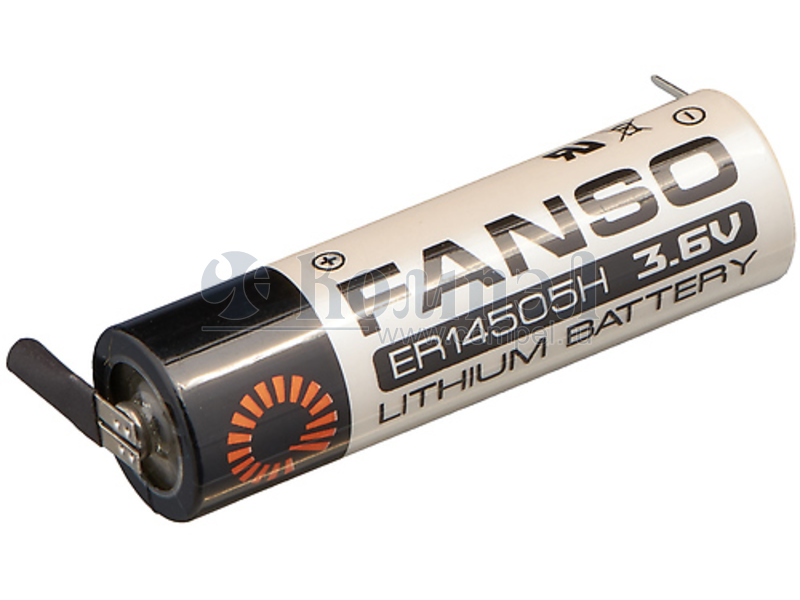

A+ ER14505H/3PT (FANSO)

— 1 шт Хранение до 10 лет. Разработана для долговременной работы

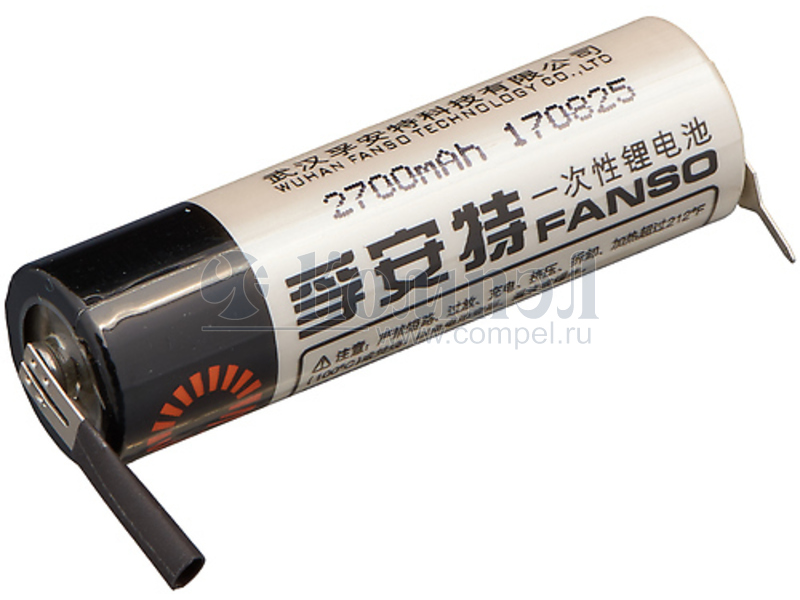

A+ ER14505H/2PT (FANSO)

— 1 шт Хранение до 10 лет. Разработана для долговременной работы

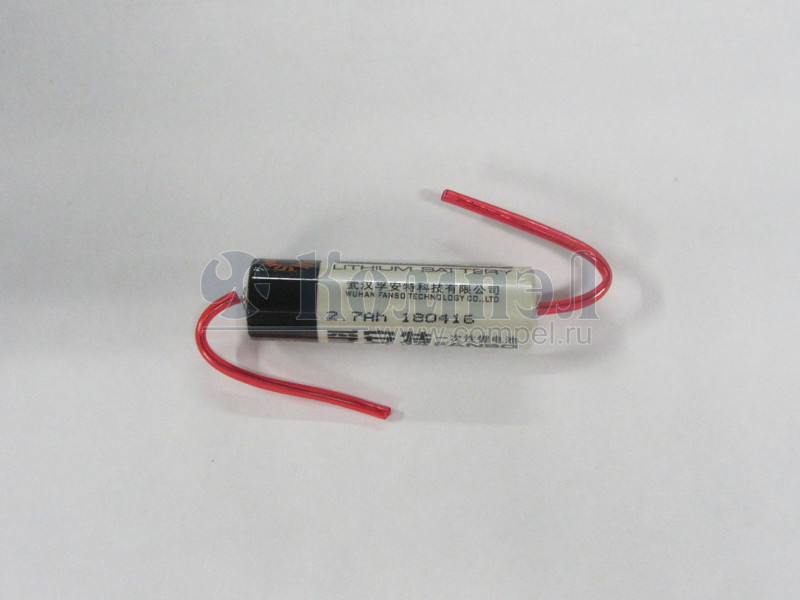

A+ ER14505H-LD/-EHR-02 (FANSO)

— 1 шт Хранение до 10 лет. Разработана для долговременной работы

Сопутствующие товары 20

показать свернуть
Наименование Корпус Упаковка Краткое описание Карточка
товара
KLS5-802-B (KLS)

— 1 шт

 — —
L-KLS5-802-A (KLS)

—

 — —
KLS5-805-B (KLS)

— 25 шт

 — —
KLS5-806-B (KLS)

—

 — —
KLS5-808-B (KLS)

— 20 шт

 — —
KLS5-810-B (KLS)

— 1 шт

 — —
L-KLS5-55T (KLS)

—

 — —
L-KLS5-710-B (KLS)

—

 — —
L-KLS5-801-B (KLS)

— 50 шт

 — —
KLS5-803-B (KLS)

— 1 шт

 — —
L-KLS5-803-A (KLS)

—

 — —
L-KLS5-802-C (KLS)

—

 — —
L-KLS5-803-B (KLS)

—

 — —
L-KLS5-803-C (KLS)

—

 — —
L-KLS5-805-B (KLS)

—

 — —
L-KLS5-806-D (KLS)

— 25 шт

 — —
L-KLS5-812-B (KLS)

— 20 шт

 — —
L-KLS5-814-B (KLS)

—

 — —
L-KLS5-816-B (KLS)

—

 — —
L-KLS5-844-D (KLS)

—

 — —

Файлы 3

показать свернуть
Technical Specification ER14505 Lithium-thionyl Chloride (Li-SOCl2) Battery KEY FEATURES High and stable operating voltage High minimum voltage during pulsing International size reference: AA Low self discharge rate (less than 1% after 1 year of storage at﹢25℃) ELECTRICAL CHARACTERISTICS (Typical values for cells stored for one year or less, at﹢30℃ max.) Nominal capacity Stainless steel container 2.7 Ah (At 1 mA﹢ , 20℃, 2.0V cut off. The capacity restored by the cell varies according to current drain, temperature and cut off voltage.) Nominal voltage 3.6 V 60 mA Maximum continuous current (Higher currents possible, consult EVE. ) Maximum pulse capability: Storage Typical up to 150 mA ﹢30℃ max. (recommended) (for more severe condition consult EVE) Operating temperature range ﹣55℃ /﹢85℃ Non-flammable electrolyte Non-restricted for transport Compliant with IEC 60086-4 Safety standard and EN 60079 -11 intrinsic safety standard Underwriters Laboratories(UL) Component Recognition (File Number MH28717 ) MAIN APPLICATIONS Utility metering Alarms and security devices Memory back-up (Operation at temperature different from ambient may lead to reduced capacity and lower voltage plateau readings.) Typical weight Hermetic glass-to-metal sealing Tracking systems 19 g Automotive electronics Professional electronics …etc. WARNING: Fire, explosion and severe burn hazard. Do not recharge, crush, disassemble, heat above 100℃ , incinerate, or expose contents to water. Do not solder directly to the cell, use tabbed cell instead. Jan.2020 PDF
Документация на серию ER14505EVE

09-66锂亚产品转曲(20151216修改)

Дата модификации: 01.05.2023

Размер: 2.46 Мб

2 стр.

ER CELL TAB CONFIGURATIONS /S M a x .φ4 .2 /P 45.00 Φ0.8 Max.25.40 45.00 Max.φ14.5 /TA 3.17 7.5 4.5 /T 0.2 /2PT 5.5 5.5 /3PT 0.9 0.9 0.2 /3TP 7.5 0.9 5.5 5.5 7.5 0.2 /3PF 0.9 0.9 0.2 /3FP 0.9 10.16 0.2 0.9 5.5 /4PF 5.5 0.9 0.2 3.17 0.2 0.9 0.9 10.16 10.16 0.2 Remark: Custom-design is available. Suggest use EVE 's Terminals pin for standard. Terminals plate tin. http://www. evebattery.com Email: sales@evebattery.com Latest version can be downloaded from the EVE website 2012-06 PDF
Форма выводов

锂亚柱式电池引出片连接方式图

Дата модификации: 11.07.2012

Размер: 102.2 Кб

1 стр.

T echnical Specification ENERGY VERY ENDURE ER14505 Lithium-thionyl Chloride (Li-SOCl2) Battery International size reference: AA ELECTRICAL CHARACTERISTICS (typical values for cells stored for one year or less, at 25 C) Nominal capacity 2.70Ah (At 1.0 mA, +25 C, 2.0V cut off. The capacity restored by the cell varies according to current drain, temperature and cut off voltage.) Nominal voltage 3.6V Non-restricted for transport 40mA Maximum recommended continuous current (To get 50% of the nominal capacity at +25 C with 2.0V cut off. Higher currents possible, consult EVE.) Pulse capability: 150 150 MAIN APPLICATIONS Storage (recommended) 30 C max (for more severe condition consult EVE) Operating temperature range -55 C / +85 C (Operation at temperatur e different from ambient may lead to reduced capacit y and lower voltage plateau readings .) Typical weight 19g WARNING: Fire, explosion and severe burn hazard. Do not recharge, crush, disassemble, heat above 100 C, incinerate, or expose contents to water. Note: Any representations in this data sheet concerning performance are for informational purpose only and are not construed as warranties, either expressed or implied, of future performance. PDF
Документация на серию ER14505EVE

09-66锂亚产品转曲

Дата модификации: 03.06.2010

Размер: 531.6 Кб

2 стр.
