EAIRMCA1

Everlight
Infrared Receiver Module EAIRMCA1 Pin Configuration Block Diagram 1. OUT 2. GND 3. VCC Features ‧ High protection ability against EMI ‧ Circular lens for improved reception characteristics ‧ Available for various carrier frequencies ‧ Min burst length: 10 cycles ‧ Min gap length: 14 cycles ‧ Low operating voltage and low power consumption ‧ High immunity against ambient light ‧ High immunity...
развернуть ▼ свернуть ▲

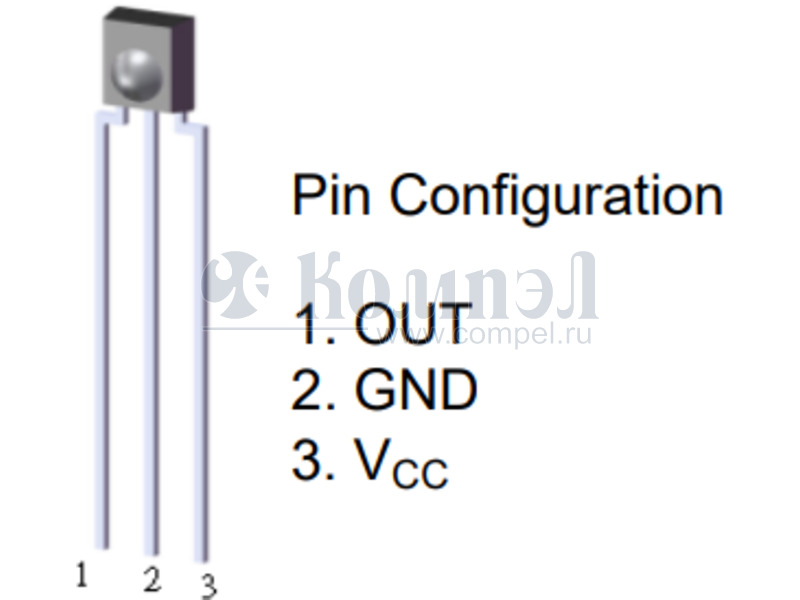

Внешний вид EAIRMCA1

Технические характеристики

показать свернуть
Тип
Длина волны 940
Угол
Ток потребления
Напряжение питания
Размер 4×4.8×2.7 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Infrared Receiver Module EAIRMCA1 Pin Configuration Block Diagram 1. OUT 2. GND 3. VCC Features ‧ High protection ability against EMI ‧ Circular lens for improved reception characteristics ‧ Available for various carrier frequencies ‧ Min burst length: 10 cycles ‧ Min gap length: 14 cycles ‧ Low operating voltage and low power consumption ‧ High immunity against ambient light ‧ High immunity against TFT backlight ‧ Long reception range ‧ High sensitivity ‧ Pb free and RoHS compliant ‧Compliance with EU REACH ‧Compliance Halogen Free .(Br <900 ppm ,Cl <900 ppm , Br+Cl < 1500 ppm) Description   The EAIRMCA1 devices are DIP type infrared receivers which have been developed and designed by using the latest IC technology. The PIN diode and preamplifier are assembled onto a lead frame and molded into a black epoxy package which operates as an IR filter.The demodulated output signal can directly be decoded by a microprocessor. Applications • AV equipment such as TV, VCR, DVD, CD, MD, etc. • Short pause time protocols • Toy applications • CATV set top boxes • Multi-media Equipment • Other devices using IR remote control 1 Copyright © 2010, Everlight Americas Inc. Release Date : April 11.2010 Issue No: 1 Rev:1 www.everlightamericas.com PDF
Документация на EAIRMCA1

EVERLIGHT EVERLIGHT ELECTRONICS CO., LTD

Дата модификации: 29.05.2014

Размер: 466.5 Кб

8 стр.

    Публикации 1

    показать свернуть
    16 апреля
    новость

    На склад КОМПЭЛ поступили популярные оптические датчики EverLight

    ИК–приемники, фототранзисторы и фотодиоды производства компании EverLight стали доступны для заказа со склада КОМПЭЛ. Эти компоненты широко применяются при управлении бытовыми приборами, а также используются в различных датчиках, реагирующих... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
