CP9V

FANSO EVE Energy
Элемент диоксид марганцевый. (Li-MnO2) Типоразмер Крона Рабочая температура (гр. С): -40+60. Номинальное напряжение(В): 9,0. Номинальноя емкость(мАч): 1200. Стандартный разрядный ток(мА): 1 (мах 120 pulse 400)
развернуть ▼ свернуть ▲

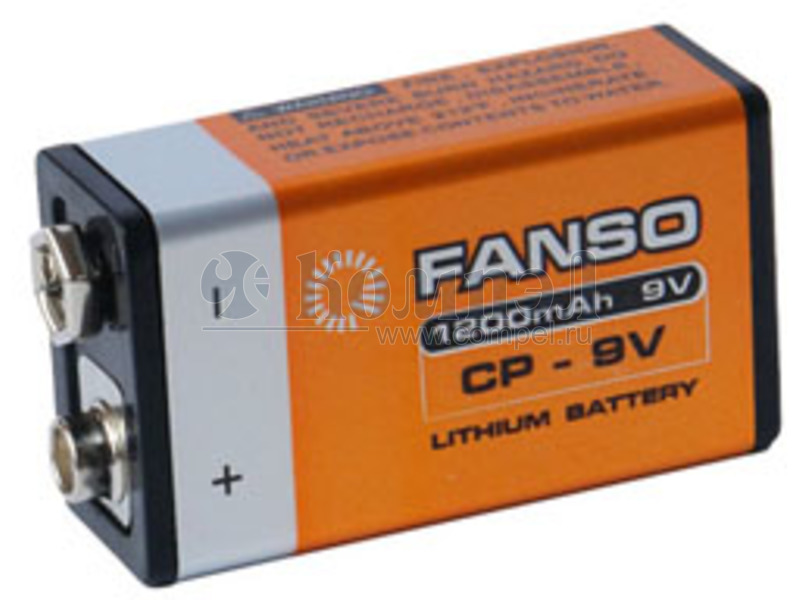

Внешний вид CP9V
Внешний вид CP9V



Технические характеристики

показать свернуть
Типоразмер
Тип батареи
Напряжение номинальное
Ёмкость номинальная
Тип выводов
Ток разряда стандартный
Ток разряда продолжительный (макс)
Ток разряда импульсный (макс)
Размер 49×26.8×17.5 мм
Температура рабочая
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 7

показать свернуть
WUHAN FANSO TECHNOLOGY CO.,LTD Rd.5,Sitai Industrial Park,Yongfeng Avenue,Hanyang District,Wuhan China Tel: 86 27 84458099 Fax: 86 27 84453116 Email: marsha@fansobattery.com FANSO LiSOCL2 Battery Depassivation Guidance This document is applies to guide our clients how to prevent FANSO 3.6V Li-SOCL2 battery passivation by means of pulsing the battery at a regular time. Following is the specific pulse mode applied to different cells to avoid the passivation during storage Model Pulse Current Pulse Time Pulse Frequency Check Loading Voltage ER14250H 5~10mA 3~5sec. 1time/1~2tweek 330Ω≥3.20V（5sec.） ER14505H 20~30mA 3~5sec. 1time/1~2tweek 200Ω≥3.20V（5sec.） ER18505H 20~30mA 3~5sec. 1time/1~2tweek 200Ω≥3.25V（5sec. ER26500H 50~80mA 3~5sec. 1time/1~2tweek 56Ω≥3.20V（5sec.） ER34615H 50~100mA 3~5sec. 1time/1~2tweek 56Ω≥3.25V（5sec.） ER14505M 200~300mA 3~5sec. 1time/1~2tweek 33Ω≥3.20V（5sec.） ER18505M 200~300mA 3~5sec. 1time/1~2tweek 15Ω≥3.20V（5sec.） ER26500M 400~500mA 3~5sec. 1time/1~2tweek 8.2Ω≥3.20V（5sec.） ER34615M 400~500mA 3~5sec. 1time/1~2tweek 8.2Ω≥3.25V（5sec.） Generally, FANSO recommend not to store the battery more than 3 months upon receiving them from us, and the battery should be kept in a ventilated room with temperature 23℃ and relative humidity of 45%~75% to maintain its low self-discharge rate during storage. The maximum storage temperature should not exceed 30℃, or it may cause the battery passivation and self-discharge rate increasing, which leads to extra capacity consumption of the battery. In order to depassivation, we suggest you can pre-discharge the batteries with a relatively low continuous current for consume its capacity as little as possible. Following is the discharge current and loading resistance applied for each cell in specific: Battery model Active current Active time Check loading voltage ER14250H 5~10mA 15~20minutes 330Ω≥3.20V（5sec.） ER14505H 20~30mA 15~20minutes 200Ω≥3.20V（5sec.） ER18505H 20~30mA 15~20minutes 200Ω≥3.25V（5sec. ER26500H 50~80mA 15~20minutes 56Ω≥3.20V（5sec.） ER34615H 50~100mA 15~20minutes 56Ω≥3.25V（5sec.） ER14505M 200~300mA 15~20minutes 33Ω≥3.20V（5sec.） ER18505M 200~300mA 15~20minutes 15Ω≥3.20V（5sec.） ER26500M 400~500mA 15~20minutes 8.2Ω≥3.20V（5sec.） ER34615M 400~500mA 15~20minutes 8.2Ω≥3.25V（5sec.） All the information in this document belongs to Wuhan Fanso Technology Co., Ltd. Please don’t copy, photograph without authorization. Please feel free to contact Marsha if any question. PDF
Файлы для семейства Cil_FANSO

Administrator Keywords:

Дата модификации: 17.12.2025

Размер: 211.2 Кб

1 стр.

Wuhan FANSO Technology Co., Ltd. STORAGE CONDITIONS Li-SOCl2 and Li-MnO2 batteries are electrochemical power, storage temperature, time and humidity affect the battery’s property, long storage time ( more than 1 year ) and high temperature generate passivation effect to the Li-SOCL2 ( ER series) battery, we recommend not to store the battery for more than 6 ( or up to 12) months after receiving them, and store the batteries at a ventilated room with temperature not exceeding 23 ℃. Battery’s working temperature and working mode affect the its performance and life time too, we suggest to consult our partner COMPEL JSC or us for guidance when choosing our batteries for your project. 8th July 2022 Wuhan FANSO Technology Co.,Ltd 1/1 PDF
Документация на семейство Cil_FANSO

PROFORMAL INVOICE Keywords:

Дата модификации: 13.09.2022

Размер: 145.1 Кб

1 стр.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ, ПРАВИЛА ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И ЭКСПЛУАТАЦИИ ЛИТИЕВЫХ ИСТОЧНИКОВ ТОКА (ЭЛЕМЕНТЫ) 1.ОБЩИЕ ПОЛОЖЕНИЯ ВНИМАНИЕ! Невыполнение настоящих требований может вызвать разгерметизацию элементов с выделением едких газов и жидкости (хлористый тионил, диоксид серы, хлористый водород и пр.), а также выброс частиц лития. В случае наличия неблагоприятных условий нарушение настоящих правил может привести к воспламенению элемента, в особо тяжелых случаях - к взрыву. НЕ ДОПУСКАЕТСЯ использовать элементы в аппаратуре, приборах и других потребителях электрической энергии, если не обеспечиваются требования правил безопасности: - напряжение для питания потребителей электрической энергии не соответствует параметрам элемента; - не допускается параллельное соединение нескольких элементов, имеющих различную степень заряженности; - разряд на потребителя электрической энергии до напряжения ниже ограниченного правилами эксплуатации элемента категорически не допускается; - режимы разряда не предусмотрены правилами эксплуатации элемента; - значения внешних воздействующих факторов превышают значения, допустимые для элемента; - место установки не обеспечивает надежное крепление элемента, предусмотренное его конструкцией; - контактные устройства потребителей электрической энергии не соответствуют конструкции выводов элемента и не обеспечивают надежность соединения. При хранении и эксплуатации элементов ЗАПРЕЩАЕТСЯ: - замыкать элемент накоротко; - разряжать элемент ниже 1,0 В; - заряжать элемент от внешнего источника; - нагревать элемент выше температуры, для которой он сконструирован (согласно требований изготовителя элемента); - подвергать элемент воздействию открытого огня; - производить действия, разрушающие элемент. - содержать элемент в условиях температуры окружающей среды выше значений, указанных в технической документации и/или на корпусе элемента. 2. ТРАНСПОРТИРОВАНИЕ Элементы, упакованные в соответствии с требованиями, настоящих условий транспортируют всеми видами транспорта без ограничения скорости и высоты, с учетом требований, установленных для отдельных видов транспорта. PDF
Инструкция по обращению с литиевыми элементами

Microsoft Word - Инструкция по обращению с литиевыми элементами_3

Дата модификации: 03.08.2021

Размер: 98.2 Кб

2 стр.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ, ПРАВИЛА ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И ЭКСПЛУАТАЦИИ ЛИТИЕВЫХ ИСТОЧНИКОВ ТОКА (ЭЛЕМЕНТЫ) 1.ОБЩИЕ ПОЛОЖЕНИЯ ВНИМАНИЕ! Невыполнение настоящих требований может вызвать разгерметизацию элементов с выделением едких газов и жидкости (хлористый тионил, диоксид серы, хлористый водород и пр.), а также выброс частиц лития. В случае наличия неблагоприятных условий нарушение настоящих правил может привести к воспламенению элемента, в особо тяжелых случаях - к взрыву. НЕ ДОПУСКАЕТСЯ использовать элементы в аппаратуре, приборах и других потребителях электрической энергии, если не обеспечиваются требования правил безопасности: - напряжение для питания потребителей электрической энергии не соответствует параметрам элемента; - не допускается параллельное соединение нескольких элементов, имеющих различную степень заряженности; - разряд на потребителя электрической энергии до напряжения ниже ограниченного правилами эксплуатации элемента категорически не допускается; - режимы разряда не предусмотрены правилами эксплуатации элемента; - значения внешних воздействующих факторов превышают значения, допустимые для элемента; - место установки не обеспечивает надежное крепление элемента, предусмотренное его конструкцией; - контактные устройства потребителей электрической энергии не соответствуют конструкции выводов элемента и не обеспечивают надежность соединения. При хранении и эксплуатации элементов ЗАПРЕЩАЕТСЯ: - замыкать элемент накоротко; - разряжать элемент ниже 1,0 В; - заряжать элемент от внешнего источника; - нагревать элемент выше температуры, для которой он сконструирован (согласно требований изготовителя элемента); - подвергать элемент воздействию открытого огня; - производить действия, разрушающие элемент. - содержать элемент в условиях температуры окружающей среды выше значений, указанных в технической документации и/или на корпусе элемента. 2. ТРАНСПОРТИРОВАНИЕ Элементы, упакованные в соответствии с требованиями, настоящих условий транспортируют всеми видами транспорта без ограничения скорости и высоты, с учетом требований, установленных для отдельных видов транспорта. PDF
Инструкция по обращению с литиевыми элементами

Microsoft Word - Инструкция по обращению с литиевыми элементами

Дата модификации: 20.05.2021

Размер: 99.1 Кб

2 стр.

PDF
Документация на семейство Cil_FANSO

Во всю страницу

Дата модификации: 13.06.2019

Размер: 463.8 Кб

1 стр.

Technical Report No. 64.105.18.00234.01 Rev. 00 Dated 2018-02-02 Client: Name: WUHAN FANSO TECHNOLOGY CO.,LTD. Address: RD.5, SITAI INDUSTRIAL PARK,YONGFENG AVENUE,HANYANG DISTRICT,WUHAN CHINA Manufacturing place: Manufacturer’s name: same as the client Address: same as the client Factory’s name: same as the client Address: same as the client Test subject: Product: Lithium Thionyl Chloride Battery (primary battery) Type: ER34615H ,ER26500H, ER18505H Trade mark (if any): FANSO Test specification: EN 60079-0:2012+A11:2013 (Partial) EN 60079-11:2012 (Partial) The tests are based on harmonised standard of ATEX directive Purpose of examination: inspection according to specified requirements to realize the conformity with the Produktsicherheitsgesetz –ProdSG, version Nov 08, 2011 inspection according to specified requirements to realize the observance of the protection aims of the following EC directives: LVD directive 2014/35/EU EMC directive 2014/30/EU Test according to the test specification Test result: The products comply with ATEX standard EN 60079-0:2012+A11:2013 (Partial), EN 60079-11:2012 (Partial), see item 3 of this report for details. This technical report may only be quoted in full. Any use for advertising purposes must be granted in writing. This report is the result of a single examination of the object in question and is not generally applicable evaluation of the quality of other products in regular production. Project No: 64.105.18.00234.01 Rev.: 00 Date: 2018-02-02 Page: 1 of 4 Telephone : +86 20 3832 0668 Telefax : +86 20 3832 0598/0478 http://www.tuv-sud.cn TÜV SÜD Certification and Testing (China) Co., Ltd. Guangzhou Branch, TÜV SÜD Group 5F, Communication Building, 163 Pingyun Rd, Huangpu Ave. West,Guangzhou, 510656, P.R.China PDF
Документация на семейство Cil_FANSO

Subject:

Дата модификации: 15.01.2018

Размер: 504 Кб

4 стр.

Electrical characteristics CP9V 9V Key features Electrical characteristics ◎ 1200mAh Discharged capacity at 1mA,+25℃，5.4V cut off. ◎ 9.0V ◎ 300mA Discharged to 5.4V at 25℃ permitting 50% of the Nominal capacity to be achieved Main applications 500mA ◎ active tags 15 seconds at 25℃ drained with 50% of the nominal capacity, yield voltage reading above 5.4V. The value may vary with the pulse characteristics, the temperature and the cell`s previous history ◎ Max 30℃ ◎ -40~+60℃ ◎ ≈29g ...... Warning Don’t charge crush,disassemble,expose contents to water,heat above 80℃,or may lead to explosion, burn or goods leakage.Discarded battery should be buried deeply to the ground. PDF
Документация на CP9V

未命名 -1

Дата модификации: 17.07.2017

Размер: 1012 Кб

2 стр.

    Публикации 6

    показать свернуть
    23 июня 2022
    статья

    Литиевые батарейки FANSO в беспроводных датчиках

    Анна Конева (г. Ростов–на–Дону) Литиевые батарейки различного химического состава и разных типоразмеров широко используются в беспроводных датчиках систем сбора данных, промышленной автоматики и систем умного дома. Широкий спектр таких... ...читать

    12 сентября 2019
    статья

    Литиевые батарейки Fanso в беспроводных датчиках пожарно-охранной сигнализации

    Святослав Зубарев (г. Смоленск) Надежный элемент питания является неотъемлемой частью беспроводных пожарно–охранных систем: именно от него зависит работоспособность датчиков, а значит – и безопасность объекта. Одним из поставщиков таких... ...читать

    31 мая 2019
    статья

    Литиевые батарейки Fanso для промышленного применения: устойчивость к высоким температурам

    Святослав Зубарев (г. Смоленск) Надежные литиевые ХИТ производства Fanso для широкого круга применений, в том числе в промышленности, соответствуют требованиям современного рынка и способны работать в самых жестких условиях. Основные требования,... ...читать

    20 июня 2018
    новость

    CR123A – мощная литиевая батарейка от FANSO

    На склад Компэл поступили литиевые батарейки популярного типоразмера CR123A от производителя FANSO (CR123A/S). Суффикс /S в наименовании означает, что батарейка изготовлена в стандартном цилиндрическом корпусе (без дополнительных выводов –... ...читать

    09 ноября 2017
    Fanso
    новость

    FANSO - литиевые батарейки для промышленного применения

    В линейке поставок Fanso имеются литиевые батарейки как в стандартных цилиндрических корпусах, так и в нестандартных тонких плоских корпусах, которые удобно использовать в малогабаритных низкопрофильных устройствах Fanso выпускает батарейки на... ...читать

    08 сентября 2017
    статья

    Нужны литиевые батарейки? Выбираем Fanso!

    КОМПЭЛ и компания Fanso Tehnology подписали дистрибьюторское соглашение. Компания производит литий–тионилхлоридные (Li–SOCl2; 3,6 В) и литий–диоксидмарганцевые (Li–MnO2; 3,0 В) батарейки, а также литий–ионные... ...читать
