CR17505E/2PT

FANSO EVE Energy
Li, MnO2 батарея типоразмера A номинальным напряжением 3 В ёмкостью 2.4 Ач на плату выводы Траб: -40...70 °C
развернуть ▼ свернуть ▲

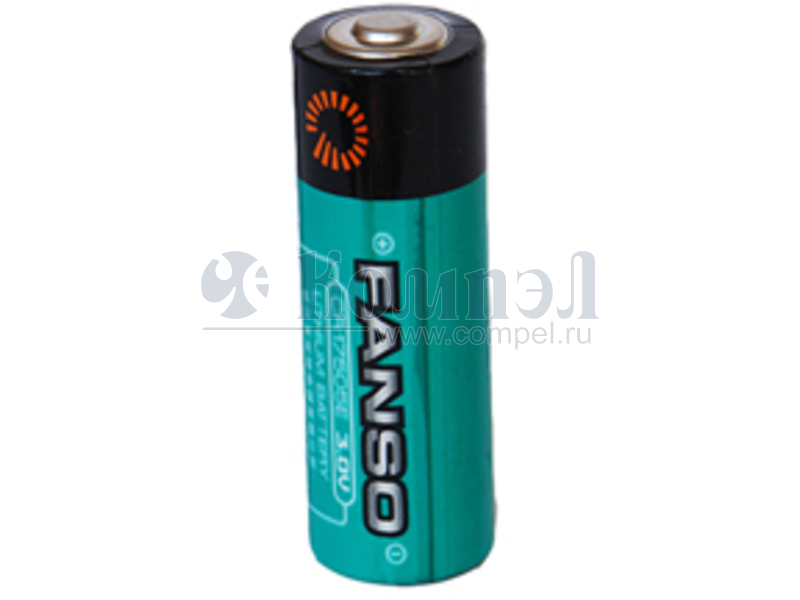

Внешний вид серии CR17505E

Технические характеристики

показать свернуть
Типоразмер
Тип элемента питания
Химический состав
Номинальное напряжение
Номинальная ёмкость
Контакты
Стандартный ток разряда
Продолжительный ток разряда (макс)
Импульсный ток разряда (макс)
Внутреннее сопротивление
Размер 17×17×50.5 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 5

показать свернуть
Wuhan FANSO Technology Co., Ltd Technical guidence to activate the passivated battery This document serves to guide our client COMPEL LLC how to activate the passivated FANSO 3.6V Li-SOCL2 ER series battery during storage before they are about to install them on the device by the means of discharging them for a certain time, below is the specific discharge mode applied to different cells; Battery model loading current discharge time Nominal loading voltage ER14250H 5~10mA 20 minutes 1.2K Ω ER14335H 10~15mA 20 minutes 330 Ω ≥3.10V ER14505H 20~30mA 20 minutes ER18505H 20~30mA 20 minutes 200 Ω ≥3.20V ER26500H 50~80mA 20 minutes 100 Ω ≥3.20V ER34615H 50~100mA 20 minutes 100 Ω ≥3.00V ER14505M 50~100mA 20 minutes 33 Ω ≥3.10V ER26500M 100~150mA 20 minutes 33 Ω ≥3.10V ER34615M 100~200mA 20 minutes 33 Ω ≥3.1V 200 Ω ≥3.30 ≥3.10V PDF
Активация

Microsoft Word - Activation FANSO_1

Дата модификации: 31.08.2021

Размер: 58.5 Кб

1 стр.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ, ПРАВИЛА ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И ЭКСПЛУАТАЦИИ ЛИТИЕВЫХ ИСТОЧНИКОВ ТОКА (ЭЛЕМЕНТЫ) 1.ОБЩИЕ ПОЛОЖЕНИЯ ВНИМАНИЕ! Невыполнение настоящих требований может вызвать разгерметизацию элементов с выделением едких газов и жидкости (хлористый тионил, диоксид серы, хлористый водород и пр.), а также выброс частиц лития. В случае наличия неблагоприятных условий нарушение настоящих правил может привести к воспламенению элемента, в особо тяжелых случаях - к взрыву. НЕ ДОПУСКАЕТСЯ использовать элементы в аппаратуре, приборах и других потребителях электрической энергии, если не обеспечиваются требования правил безопасности: - напряжение для питания потребителей электрической энергии не соответствует параметрам элемента; - не допускается параллельное соединение нескольких элементов, имеющих различную степень заряженности; - разряд на потребителя электрической энергии до напряжения ниже ограниченного правилами эксплуатации элемента категорически не допускается; - режимы разряда не предусмотрены правилами эксплуатации элемента; - значения внешних воздействующих факторов превышают значения, допустимые для элемента; - место установки не обеспечивает надежное крепление элемента, предусмотренное его конструкцией; - контактные устройства потребителей электрической энергии не соответствуют конструкции выводов элемента и не обеспечивают надежность соединения. При хранении и эксплуатации элементов ЗАПРЕЩАЕТСЯ: - замыкать элемент накоротко; - разряжать элемент ниже 1,0 В; - заряжать элемент от внешнего источника; - нагревать элемент выше температуры, для которой он сконструирован (согласно требований изготовителя элемента); - подвергать элемент воздействию открытого огня; - производить действия, разрушающие элемент. - содержать элемент в условиях температуры окружающей среды выше значений, указанных в технической документации и/или на корпусе элемента. 2. ТРАНСПОРТИРОВАНИЕ Элементы, упакованные в соответствии с требованиями, настоящих условий транспортируют всеми видами транспорта без ограничения скорости и высоты, с учетом требований, установленных для отдельных видов транспорта. PDF
Инструкция по обращению с литиевыми элементами

Microsoft Word - Инструкция по обращению с литиевыми элементами_3

Дата модификации: 03.08.2021

Размер: 98.2 Кб

2 стр.

PDF
Форма выводов

Во всю страницу

Дата модификации: 13.06.2019

Размер: 463.8 Кб

1 стр.

Technical Report No. 64.105.18.00234.01 Rev. 00 Dated 2018-02-02 Client: Name: WUHAN FANSO TECHNOLOGY CO.,LTD. Address: RD.5, SITAI INDUSTRIAL PARK,YONGFENG AVENUE,HANYANG DISTRICT,WUHAN CHINA Manufacturing place: Manufacturer’s name: same as the client Address: same as the client Factory’s name: same as the client Address: same as the client Test subject: Product: Lithium Thionyl Chloride Battery (primary battery) Type: ER34615H ,ER26500H, ER18505H Trade mark (if any): FANSO Test specification: EN 60079-0:2012+A11:2013 (Partial) EN 60079-11:2012 (Partial) The tests are based on harmonised standard of ATEX directive Purpose of examination: inspection according to specified requirements to realize the conformity with the Produktsicherheitsgesetz –ProdSG, version Nov 08, 2011 inspection according to specified requirements to realize the observance of the protection aims of the following EC directives: LVD directive 2014/35/EU EMC directive 2014/30/EU Test according to the test specification Test result: The products comply with ATEX standard EN 60079-0:2012+A11:2013 (Partial), EN 60079-11:2012 (Partial), see item 3 of this report for details. This technical report may only be quoted in full. Any use for advertising purposes must be granted in writing. This report is the result of a single examination of the object in question and is not generally applicable evaluation of the quality of other products in regular production. Project No: 64.105.18.00234.01 Rev.: 00 Date: 2018-02-02 Page: 1 of 4 Telephone : +86 20 3832 0668 Telefax : +86 20 3832 0598/0478 http://www.tuv-sud.cn TÜV SÜD Certification and Testing (China) Co., Ltd. Guangzhou Branch, TÜV SÜD Group 5F, Communication Building, 163 Pingyun Rd, Huangpu Ave. West,Guangzhou, 510656, P.R.China PDF
Документация на семейство Cil_FANSO

Subject:

Дата модификации: 15.01.2018

Размер: 504 Кб

4 стр.

Electrical characteristics PRIMARY LITHIUM BATTERY CR17505E Key features Electrical characteristics 2400mAh ◎ Discharged capacity at 5mA,+25℃,2V cut off ◎ 3.0V ◎ 1500mA Main applications ◎ 2500mA ◎ Max. 30℃ ◎ -40~+70℃ ◎ ≈30g Warning ...... 3.0V PDF
Документация на серию CR17505E

未命名 -1

Дата модификации: 12.07.2017

Размер: 777.9 Кб

2 стр.
