4120-C-S-30-24VDC EURO TYPE JQC-4

Forward
4120 Unenclosed 24 19 20 Wash tight 26.8 21.5 22.3 Features Small size, heavy contact load, capable of standing strong current of 45A at 14VDC. PC board mounting. Suitable for automatic control facilities and automobile application etc. Both European 11mm pole distance and American 8mm pole distance available. Ordering Information 4120 C 1 S 30 DC12V 2 3 4 1.6 U 5 6 7 1 Part number...
развернуть ▼ свернуть ▲

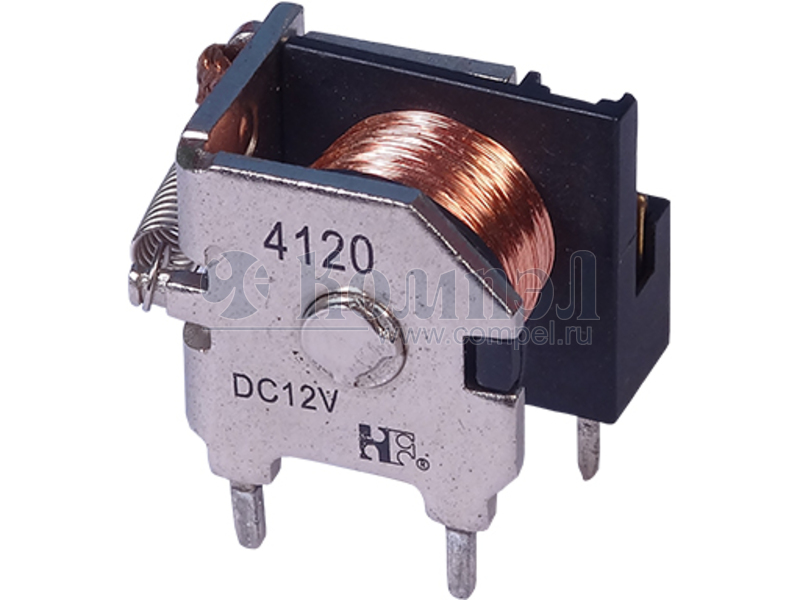

Внешний вид серии 4120
