FAAIRD01-470K

Fuantronics
Дроссель 47 мкГн 10, 2.8 А
развернуть ▼ свернуть ▲

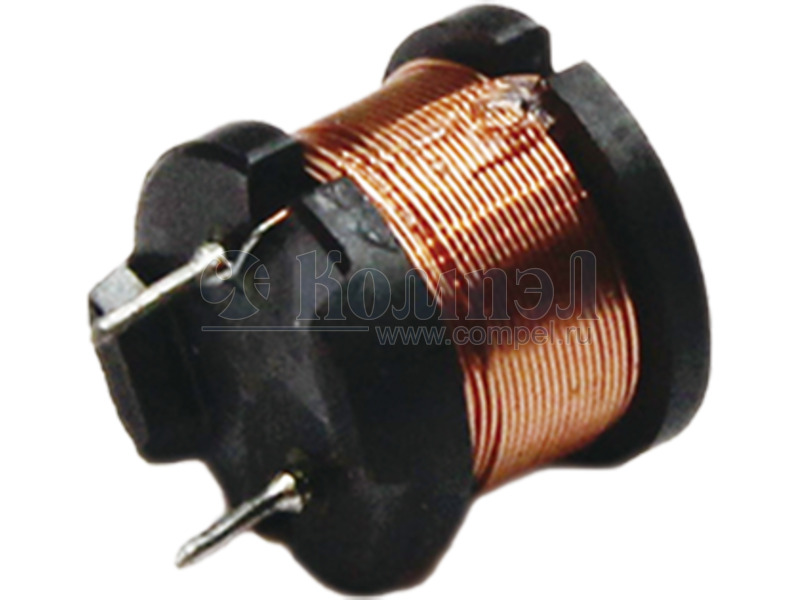

Внешний вид FAAIRD01-470K

Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Сопротивление постоянному току
Ток рабочий
Корпус производителя
Частота измерения индуктивности
Исполнение
Способ монтажа
Температура рабочая
Размер ø16.8×16.8 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
P/N: FAAIRD01-470K H Ro S www.fuantronics.net Outline Dimensions(Unit:mm) 16.8 Max Material list UL heat shrinkable casing Part Name SPEC Core DRH 20*14 (B=8.7) Copper Wire 1UEW-F Tube RSFR-H/600V FAAIRD01 -470K YYWW 21.34 Max 12.7±3.0 DIA 0.90 13.5 Typ Orthographic view Stereogram Side view Material Type UL Number Supplier Huzhou Shuanglin Shitong magnetic factory NiZn N/A 155°C Elektrisola Hangzhou Co Ltd E258243 125°C ShenZhen Woer Heat-shrinkable Material Co Ltd E203950 Ø3.30 Recommended Soldering Temperature Graph. Top view Bottom view 260°C REMARK: Temperature(°C) 1. Products need thermal shrinkable sleeve. Electronical Schematic 245±3°C 220°C 230°C Limit Profile 180 150 30s-60s S Standard Profile 30s Max Wdg1 90s±30s F Time(s) Electrical Characteristics(@25°C) Standard Profile Pre-heating Inductance 1KHz,0.1V S-F DC Resistor Rated Current 47.0uH±10% 0.062Ω Max 2.80A ***Operating Temperature: -40°C~+125°C. (Temperature rise included) ***Storage Temperature : -40°C~+125°C. ***Storage Humidity:RH10%~70%. Tianchang Fuan Electronic Co Ltd REV DESCRIPTION APPD DATE www.fuantronics.net TEL: +86-550-7814888 FAX:+86-550-7831133 Standard Profile 150~180°C,90s±30s Heating above 220°C,30s-60s above 240°C,30s Max Peak temperature 245°C±3°C 260°C,10s Cycle of reflow 2 times 2 times Make: Qiumei.Liu Tolerances unless otherwise specified: Checked: Beson.zhan (.X)±0.50 (.XX)±0.25 Approved: Anson.zhan Unit of measurement: mm DRAWING TITLE AIRD01 RADIAL HIGH CURRENT POWR CHOKE Material Number: A33RD01XS200 Customer Name: Document/Rev: 00 Specification Sheet: 1 of 1 Date of Recognition: Mar./16/2020 PDF
Документация на FAAIRD01-470K

FASDR0705-680M(A34070517X00) Model (1)

Дата модификации: 11.11.2021

Размер: 807 Кб

5 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
