FALQH-1812-331K

Fuantronics
Дроссель 330 мкГн 10, 100 мА
развернуть ▼ свернуть ▲

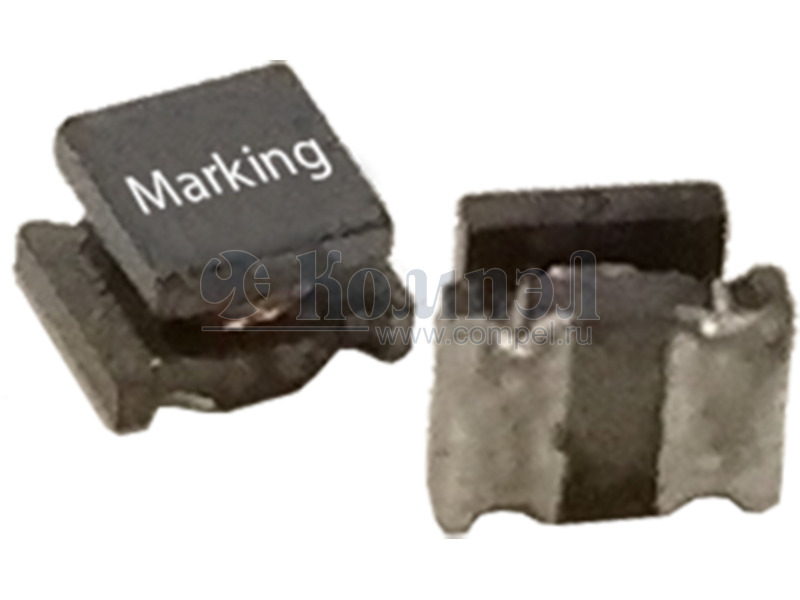

Внешний вид FALQH-1812-6R8K

Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Сопротивление постоянному току
Ток рабочий
Ток насыщения
Частота измерения индуктивности
Способ монтажа
Температура рабочая
Размер 3.2×4.5×2.6 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
P/N: FALQH-1812-331K H Ro S www.fuantronics.net Outline Dimensions(Unit:mm) A E 331 D E 260°C Temperature(°C) B Recommended Soldering Temperature Graph. C Bottom view Side view Orthographic view 245±3°C 220°C 230°C Limit Profile 180 150 30s-60s Standard Profile 30s Max A B C D E ±0.30 ±0.30 ±0.30 REF REF 3.20 4.50 2.60 1.00 1.75 90s±30s Time(s) Suggested Pad layout Electronical Schematic H I J Standard Profile Pre-heating PAD LAYOUT H 3.50 REF I 2.45 REF J 1.00 REF Standard Profile 150~180°C,90s±30s Heating above 220°C,30s-60s above 240°C,30s Max Peak temperature 245°C±3°C 260°C,10s Cycle of reflow 2 times 2 times Electrical Characteristics(@25°C) Inductance 1KHz,0.25V Q (Min)0.796MHz DC Resistor Isat (A) 330uH±10% 40 8.20Ω Max L(100mA)≥90%*L0A ***Operating Temperature: -40°C~+125°C (Including temperature Rise) ***Storage Temperature: -40°C~+125°C ***Storage Humidity:RH10%~70% ***Temperature Rise:40°C typ.at Irms. Tianchang Fuan Electronic Co Ltd REV DESCRIPTION APPD DATE www.fuantronics.net TEL: +86-550-7814888 FAX:+86-550-7831133 Make: Qiumei.Liu Tolerances unless otherwise specified: Checked: Beson.zhan (.X)±0.50 (.XX)±0.25 Approved: Anson.zhan Unit of measurement: mm DRAWING TITLE SMD POWER WOUND INDUCTORS Material Number: A341812XS300 Customer Name: Document/Rev: 00 Specification Sheet: 1 of 4 Date of Recognition: Jan./02/2020 PDF
Документация на FALQH-1812-331K

FALQH-1812-331K.pdf Keywords:

Дата модификации: 06.05.2022

Размер: 521 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
