FAPL09H-103Y0R4

Fuantronics
P/N: FAPL09H-103Y0R4 HS o R Outline Dimensions(Unit:mm) 15.5 Max www.fuantronics.net Electronical Schematic 17.5 Max 1 4 Wdg1 12.5 Max 2 103Y0R4 3 " " Dotted terminal 4.0±0.5 1 3 4 2 Ø0.60±0.1 4 1 1 2 Winding Construction: Stereogram Side view Orthographic view pin1-2 side 8.0 1 2 3 1 4 4 2 Wdg2 REMARK: 7.0 1. Product vacuum impregnation. pin3-4 si...
развернуть ▼ свернуть ▲

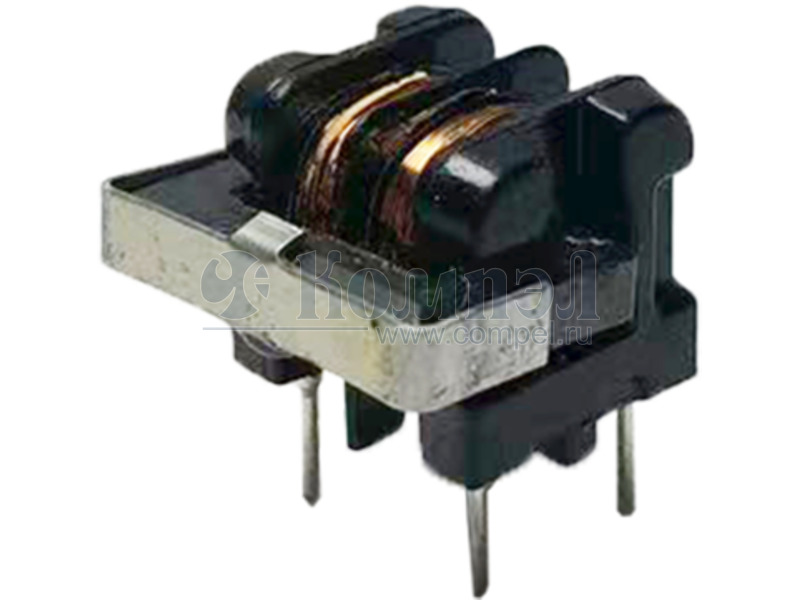

Внешний вид FAPL09H-392Y0R7
  • Корпус: —
  • Норма упаковки: 1  шт.

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Карточка
товара
P= UU9LFHNP-HB103 (SUMIDA)

— 100 шт


Файлы 1

показать свернуть
P/N: FAPL09H-103Y0R4 HS o R Outline Dimensions(Unit:mm) 15.5 Max www.fuantronics.net Electronical Schematic 17.5 Max 1 4 Wdg1 12.5 Max 2 103Y0R4 3 " " Dotted terminal 4.0±0.5 1 3 4 2 Ø0.60±0.1 4 1 1 2 Winding Construction: Stereogram Side view Orthographic view pin1-2 side 8.0 1 2 3 1 4 4 2 Wdg2 REMARK: 7.0 1. Product vacuum impregnation. pin3-4 side 2 3 CNC Fixtures Clockwise 3 1 4 BOBBIN Top view Bottom view core core List of UL Certificate: Electrical Characteristics Inductance : L1-2=4-3= 10.0mH Min,at 10KHz,0.1V. Rated current : 400mA. D.C.Resistance : 1-2= 1.00 ohms Max. 4-3= 1.00 ohms Max. Turns Ratio : Wdg1:Wdg2=1:1±1%,at 20KHz,1V. Hipot : Coil-Coil : 1500VAC/3mA/2S. Tianchang Fuan Electronic Co Ltd REV DESCRIPTION APPD DATE www.fuantronics.net TEL: +86-550-7814888 FAX:+86-550-7831133 No. Part Name 1 Bobbin 2 Copper wire 3 Core 4 Clip 5 Varnish Mat'l Description Supplier UL Number UU-0901/T375J Chang Chun Plastics Co Ltd 2UEW-F/155C Dong Guan YiDa Industrial Co Ltd E344055 2UEW-F/155C Elektrisola Hangzhou Co Ltd E258243 E59481 UU9.8 TS10 TDG Holding Co Ltd N/A UU9.8 GH10 Su Zhou Guanda Magnet Co Ltd N/A Chuangshun Hardware Electronic Factory N/A UU9.8/SUS301 T-4260(a)/MW80-C Make: Qiumei.Liu Tolerances unless otherwise specified: Checked: Beson.zhan (.X)±0.50 (.XX)±0.25 Approved: Anson.zhan Unit of measurement: mm SuZhou TaiHu Electric Advanced Material Co Ltd DRAWING TITLE UU9.8 COMMON-CODE FILTER INDUCTOR Material Number: A24PL098S170 E228349 Customer P/N: Document/Rev: 00 Specification Sheet: 1 of 2 Date of Recognition: Jan./02/2020 PDF
Документация на FAPL09H-103Y0R4

FAPL09H-103Y0R4 Keywords:

Дата модификации: 09.05.2022

Размер: 1.66 Мб

2 стр.

    Публикации 1

    показать свернуть
    21 октября 2024
    статья

    Дроссели для фильтрации помех в сетях переменного напряжения ~220 В производства Fuantronics

    Алексей и Сергей Поповы (г. Воронеж) Огромный ассортимент дросселей синфазных помех для сетевых источников питания китайской компании Fuantronics позволяет разработчикам выбрать наиболее подходящее по номинальному рабочему току, индуктивности для... ...читать
