PB-12N24M-05TRQ

Hitpoint
TEL:8862-26013311 FAX:8862-26013898 NO.4 Lane 505, Zhongzheng Rd,. Linkou Shiang,Taipei, Taiwan 24445 . R.O.C Magnetic Buzzer PB-12N24M-05TRQ (RoHS) DATE:2009.02.25 1﹒Electrical Characteristics VER .:6 Resonant Frequency (Hz) 2400 ± 300 Operating Voltage (Vdc) 4.0 ~ 7.0 Rated Voltage (Vdc) 5.0 Current Consumption (mA/max) 30 at Rated Voltage Sound Pressure Level (dB/min) 90 at 10c...
развернуть ▼ свернуть ▲
Внешний вид PB-12N24M-12Q

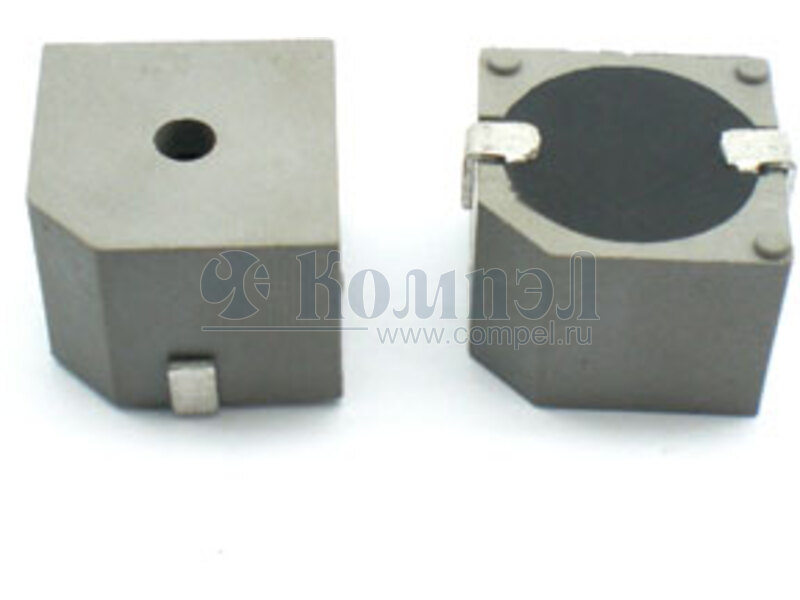

Внешний вид PB-12N24M-05TRQ



Технические характеристики

показать свернуть
Тип излучателя
Номинальное напряжение
Рабочее напряжение
Ток потребления
Рабочая частота
Мощность излучения
Условия измерения мощности излучения
Способ монтажа
Размер 12.7×12.7×7.1 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
TEL:8862-26013311 FAX:8862-26013898 NO.4 Lane 505, Zhongzheng Rd,. Linkou Shiang,Taipei, Taiwan 24445 . R.O.C Magnetic Buzzer PB-12N24M-05TRQ (RoHS) DATE:2009.02.25 1﹒Electrical Characteristics VER .:6 Resonant Frequency (Hz) 2400 ± 300 Operating Voltage (Vdc) 4.0 ~ 7.0 Rated Voltage (Vdc) 5.0 Current Consumption (mA/max) 30 at Rated Voltage Sound Pressure Level (dB/min) 90 at 10cm at Rated Voltage Tone/Pulse Rate Constant Operating Temperature (℃) -20 ~ +70 Storage Temperature (℃) -30 ~ +80 Condition by reflow soldering (℃) 250±5℃/ within5sec Condition by hand (℃) 350±20℃ / within 5sec 2﹒Voltage/ Current / Sound Pressure 98.5 98 97.5 97 96.5 dB 96 95.5 95 94.5 94 35 30 25 20 mA 15 10 5 0 4 5 6 Vdc 7 dB mA PDF
Документация на PB-12N24M-05TRQ

Дата модификации: 18.08.2015

Размер: 540.8 Кб

4 стр.

    Публикации 1

    показать свернуть
    23 января 2025
    статья

    Акустические компоненты Hitpoint – широкий выбор решений для различных проектов

    Константин Кузьминов (г. Заполярный) Компания Hitpoint, специализирующаяся на производстве акустических компонентов, предлагает широкий выбор пьезодиафрагм, пьезоэлектрических и электромагнитных звукоизлучателей, а также динамиков и микрофонов.... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
