HFD3/5-L2[257]

Hongfa
HFD3 SUBMINIATURE SIGNAL RELAY Features File No.:E133481 ● ● ● ● ● ● V D E File No.:40018867 Surge withstand voltage up to 2.5kV Contact arrangement: 2 Form A,2 Form C available Meets EN60950 / EN41003 SMT and THT types available Bifurcated contacts Single side stable and latching type available File No.:CQC1400207409 RoHS compliant CHARACTERISTICS CONTACT DATA Contact arrangement 2A...
развернуть ▼ свернуть ▲

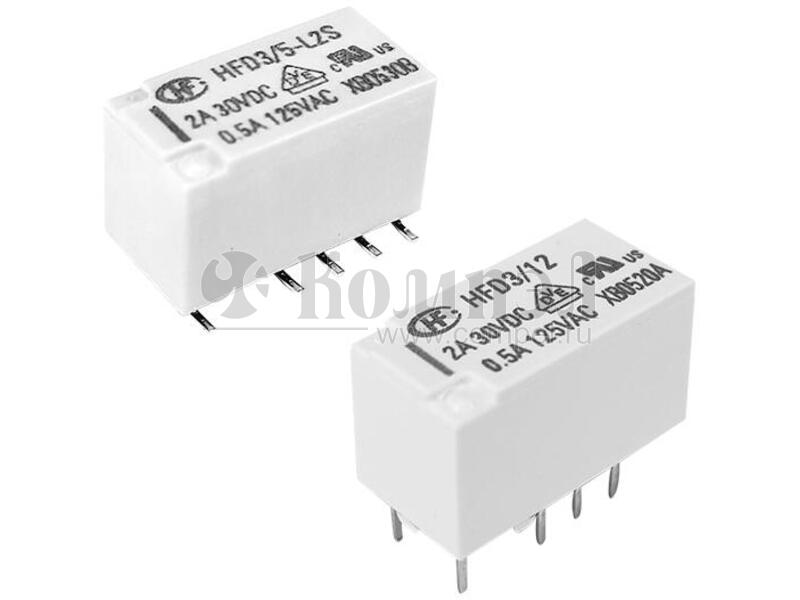

Внешний вид серии HFD3

Технические характеристики

показать свернуть
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Мощность катушки максимальная
Номинальный ток коммутации
Коммутируемое напряжение DC (макс)
Коммутируемое напряжение AC (пиковое)
Напряжение изоляции катушка-контакты
Рабочая температура
Размер 15×7.5×9 мм
Способ подключения выводов
Особенности
Применение
Магнитная система катушки
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 17

показать свернуть
Тип Наименование Корпус Упаковка i Конфиг Uкатушки AC-DC Pупр(max) Iкомм U dc U ac Изоляция T раб Монтаж Особенности Применение Примечания Тип колодки Магнитная система Семейство Карточка
товара
A- HFA2/5-2ZST (HONGFA)

— — —
A- HFA2/5-2ZSTF (HONGFA)

— — —
A- HFA2/5-2ZSTG (HONGFA)

— — —
A- HFA2/5-2ZTG (HONGFA)

— — —
A- JRC-19F-2C-5VDC-0.2 (FORWARD)

—

 — — — —
A- M4S5HW (FORWARD)

— — — —
A- HFD2/005-M-L2 (HONGFA)

— — AgPd/Ag + gold plated, Plastic sealed — —
A- HFD2/005-S-D (HONGFA)

— в линейках 25 шт Power/Signal Relay, DPDT, Momentary, 0.03A (Coil), 5VDC (Coil), 150mW (Coil), 3A (Contact), 220VDC (Contact), DC Input, AC/DC Output, Through Hole-Straight Mount — —
A- HFD2/005-S-L2-D (HONGFA)

— в линейках 25 шт Power/Signal Relay, DPDT, Latched, 0.03A (Coil), 5VDC (Coil), 150mW (Coil), 3A (Contact), 220VDC (Contact), DC Input, AC/DC Output, Through Hole-Straight Mount — —
A- HFD3/005-S (HONGFA)

—

 — AgNi + Au plated, Plastic sealed — —
A- HFD3/5-L1S1R (HONGFA)

—

 — — —
A- HFD3/5-L1SR (HONGFA)

—

 — — —
A- HFD3/5-L2 (HONGFA)

— 1 шт

 — — —
A- HFD3/5-L2S1R (HONGFA)

—

 — — —
A- HFD3/5-L2SR (HONGFA)

—

 Power/Signal Relay, 2 Form C, DPDT, Momentary, 0.04A (Coil), 10VDC (Coil), 200mW (Coil), 4A (Contact), 220VDC (Contact), DC Input, Random, AC/DC Output, Surface Mount-Straight — —
A- HFD3/5-S1R (HONGFA)

— в ленте 400 шт

 — — —
A- HFD3/5-SR (HONGFA)

— в ленте 400 шт

 — — —

Файлы 1

показать свернуть
HFD3 SUBMINIATURE SIGNAL RELAY Features File No.:E133481 ● ● ● ● ● ● V D E File No.:40018867 Surge withstand voltage up to 2.5kV Contact arrangement: 2 Form A,2 Form C available Meets EN60950 / EN41003 SMT and THT types available Bifurcated contacts Single side stable and latching type available File No.:CQC1400207409 RoHS compliant CHARACTERISTICS CONTACT DATA Contact arrangement 2A,2C Contact resistance 100m max.(at 10mA 30mVDC) Contact material AgNi + Au plated 2A 30VDC Contact rating (Res. load) 3A 30VDC 0.5A 125VAC Max. switching current 4A Max. switching voltage 277VAC / 220VDC Max. switching power 62.5VA / 90W 1) 10mV 10µA Mechanical endurance 1 x 108OPS Min. applicable load 2) Electrical endurance 1 x 105OPS (0.5A 125VAC, Resistive load, AgNi + Au plated, at 85 C,1s on 9s off) o Notes: 1) Min. applicable load is reference value. Please perform the confirmation test with the actual load before production since reference value may change according to switching frequencies, environmental conditions and expected contact resistance and reliability. 2) Electric endurance data are collected in one pair CO contact test. Insulation resistance 1000M (at 500VDC) Between coil & contacts Dielectric strength Between open contacts Between contact sets 2000VAC 1min 1000VAC 1min 1500VAC 1min Surge withstand voltage 1500V (FCC part 68) 2500V (Telecordia) Between open contacts (10/160µs) Between coil & contacts (2/10µs) Operate time (Set time) 4ms max. Release time (Reset time) Ambient temperature 4ms max. -40 Vibration resistance 10Hz to 55Hz 3.3mm DA Functional 735m/s 2 Destructive 980m/s 2 Termination THT, SMT Unit weight Approx. 2.3g Moisture sensitivity levels (Only for SMT type, JEDEC-STD-020) Construction SAFETY APPROVAL RATINGS to 105 5% to 85% RH Humidity Shock resistance to 85 ,-40 MSL-3 Plastic sealed Notes: 1) The data shown above are initial values. 2) Specification (888) series, applicable for high-temperature environments up to 105℃. 2A 30VDC at 85 UL/CUL AgNi + Au plated 3A 30VDC at 85 COIL 0.5A 125VAC at 85 VDE AgNi + Au plated 2A 30VDC at 85 3A 30VDC at 70 0.5A 125VAC at 85 Coil power Single side stable Approx. 140mW 1 coil latching Approx. 100mW 2 coils latching Approx. 200mW Temperature rise 50K max. Notes: 1) All values unspecified are at room temperature. 2) Only typical loads are listed above. Other load specifications can be available upon request. HONGFA RELAY ISO9001, IATF16949 , ISO14001, ISO45001, IECQ QC 080000, ISO/IEC 27001 CERTIFIED 2026 Rev. 2.00 23 PDF
Документация на серию HFD3

023-030HFD3_en.FH11

Дата модификации: 25.05.2026

Размер: 1.02 Мб

8 стр.
