ID1385A

IDSEN
ID1385 Low-Power Omni Polar Magnetic Switch Sensor 1. Features and Benefits ▪ ▪ ▪ ▪ ▪ ▪ ▪ 4. Description Anisotropic Magnetoresistance (AMR) Technology Omni polar magnetic Low power dissipation 1.4μA High frequency response 1kHz High sensitivity, Low switching point. Wide operating voltage range (2.0V~5.5V) Wide operating temperature (-40℃~125℃) 2. Applications ▪ ▪ ▪ ▪ Proximity switch Spee...
развернуть ▼ свернуть ▲

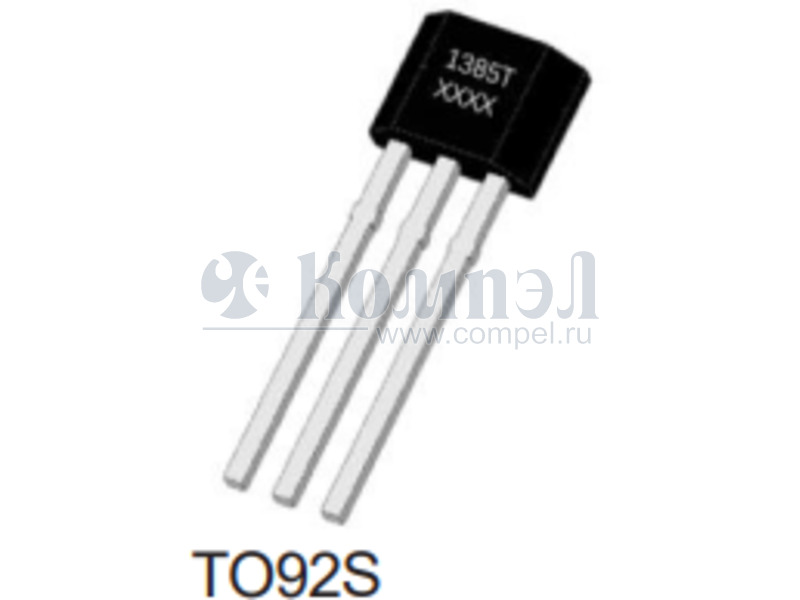

Внешний вид ID1385A

Технические характеристики

показать свернуть
Корпус TO92S
Тип датчика
Рабочая температура
Монтаж
Применение
Примечание Omnipolar; 18 GS; 1000 Hz; AMR, (2.0V to 5.5V)
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Тип T раб Монтаж Применение Примечание Карточка
товара
P= MT6343A (MAGNTEK)

TO-92-3 14 шт

 —

Файлы 1

показать свернуть
ID1385 Low-Power Omni Polar Magnetic Switch Sensor 1. Features and Benefits ▪ ▪ ▪ ▪ ▪ ▪ ▪ 4. Description Anisotropic Magnetoresistance (AMR) Technology Omni polar magnetic Low power dissipation 1.4μA High frequency response 1kHz High sensitivity, Low switching point. Wide operating voltage range (2.0V~5.5V) Wide operating temperature (-40℃~125℃) 2. Applications ▪ ▪ ▪ ▪ Proximity switch Speed detection Position detection Flowmeter 3. Package The ID1385 is a highly integrated omni polar magnetic switch sensor that combines an AMR (Anisotropic Magnetoresistance) magnetic sensor and high-precision CMOS processing circuitry within an ultra-compact package. It features the high sensitivity and stable temperature characteristics of AMR technology, while offering a wide operating voltage range (2.0V to 5.5V) and microampere-level current consumption, making it ideal for various handheld devices and battery-powered applications. The omni polar magnetic switch eliminates the need to distinguish between the north and south poles of a magnet, significantly simplifying installation and usage requirements. Leveraging the fast response of AMR technology, this switch can achieve a response frequency of up to 1kHz, integrating high frequency, low power consumption, compact size, and excellent temperature performance. The CMOS processing circuit provides a precisely controlled BOP/BRP offset voltage compensation circuit and a push-pull output, ensuring industrialgrade operating temperature range (-40°C to 125°C). The ID1385 provides TO-92S and SOT23-3L package for different application scenarios. SOT23-3L TO92S 5. Functional Diagram Figure 1 Functional Diagram ID1385 Rev1.0 Nov.2024 1/7 PDF
Документация на серию ID1385

Дата модификации: 27.08.2025

Размер: 844.4 Кб

7 стр.

    Публикации 1

    показать свернуть
    29 октября 2025
    статья

    Датчики магнитного поля IDSEN для измерения перемещения, скорости вращения и угла поворота

    Олег Пушкарев (КОМПЭЛ) КОМПЭЛ представляет компанию Shanghai Indasen Microelectronics Co., Ltd. (IDSEN) – производителя датчиков магнитного поля, положения/скорости и тока, который был основан в 2021 году в Шанхае. Продукция компании выпускается... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
