ID6671CT

IDSEN
ID6671 series Features and Benefits Zero Latency Magnetic Angle Position Sensors Description • Based on CMOS-Hall Technology with 0~360°Full Range Angle Sensing • 14bit Absolute Angle Resolution • Maximum Rotation Speed 55000 RPM • Response time: 5 us • -40~125℃ Industry Operating Temperature Range • Output Interface: ABZ, UVW, PWM, SPI, SSI and Push-button Function on Z-Axis. • Incremental A...
развернуть ▼ свернуть ▲

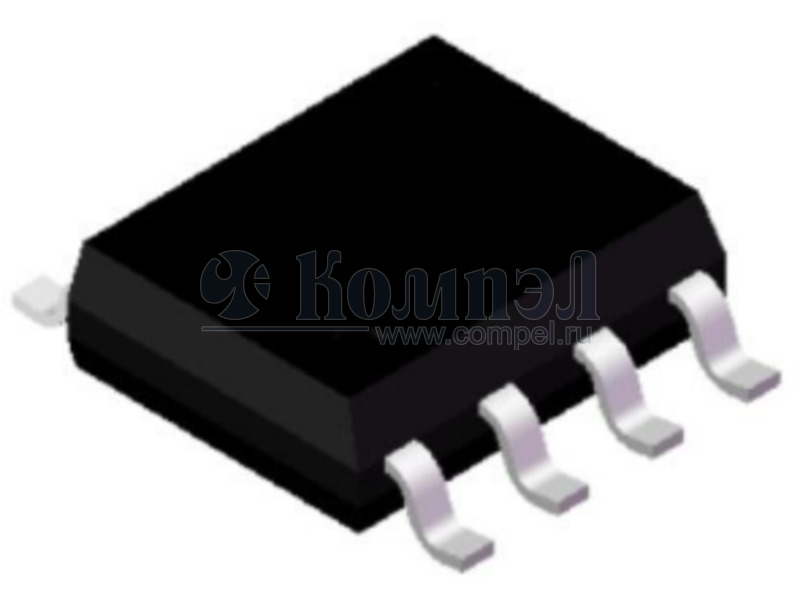

Внешний вид ID601CT

Технические характеристики

показать свернуть
Корпус SOP8L
Тип датчика Датчик угла на основе эффекта Холла
Рабочая температура
Монтаж
  Применение: • Датчик угла поворота • Энкодер • Бесконтактный потенциометр • Датчик положения ручки • Измерение угла
  Примечание: 0~360°; 14-bit; 55000 rpm; ABZ, UVW, PWM, SPI, SSI and Push-button Function on Z-Axis
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 19

показать свернуть
Тип Наименование Корпус Упаковка i Тип T раб Монтаж Применение Примечание Карточка
товара
P= MT6701CT-STD (MAGNTEK)

SO-8 SOIC8 в ленте 50 шт

 — —
P= MT6701CT-A600 (MAGNTEK)

SO-8 SOIC8

 — —
P= MT6701CT-A200 (MAGNTEK)

SO-8 SOIC8

 — —
P= MT6701CT-A800 (MAGNTEK)

SO-8 SOIC8

 — —
P= MT6701CT-A400 (MAGNTEK)

SO-8 SOIC8

 — —
P= MT6701CT-A360 (MAGNTEK)

SO-8 SOIC8

 — —
P= MT6701CT-AKD (MAGNTEK)

SO-8 SOIC8

 — —
P= MT6701CT-ACD (MAGNTEK)

SO-8 SOIC8

 — —
P= MT6701CT-AKE (MAGNTEK)

SO-8 SOIC8

 — —
P= MT6701CT-STD-R (MAGNTEK)

SO-8 SOIC8 3 шт

 — —
P= MT6701CT-STV (MAGNTEK)

SO-8 SOIC8

 — —
F~ MT6813CT-LAC (MAGNTEK)

SO-8 SOIC8 3000 шт

 — —
F~ MT6813CT-PAD (MAGNTEK)

SO-8 SOIC8 в линейках 3 шт

 — —
F~ MT6813CT-LAC-R (MAGNTEK)

SO-8 SOIC8

 — —
F~ MT6813CT-PAD-R (MAGNTEK)

SO-8 SOIC8

 — —
F~ MT6813CT-PBD (MAGNTEK)

SO-8 SOIC8

 — —
F~ MT6813CT-PBD-R (MAGNTEK)

SO-8 SOIC8

 — —
F~ MT6813CT-PCD (MAGNTEK)

SO-8 SOIC8

 — —
F~ MT6813CT-PCD-R (MAGNTEK)

SO-8 SOIC8

 — —

Файлы 1

показать свернуть
ID6671 series Features and Benefits Zero Latency Magnetic Angle Position Sensors Description • Based on CMOS-Hall Technology with 0~360°Full Range Angle Sensing • 14bit Absolute Angle Resolution • Maximum Rotation Speed 55000 RPM • Response time: 5 us • -40~125℃ Industry Operating Temperature Range • Output Interface: ABZ, UVW, PWM, SPI, SSI and Push-button Function on Z-Axis. • Incremental ABZ Resolution 1~1024 Pulses per Revolution User Programmable • UVW Output Resolution 1~16 Pole-Pairs per Revolution User Programmable • PWM polarity optional, 12bit resolution, frequency 2 optional • Self-diagnostic function (speed, magnetic field strength) • Angular linear error: ±0.5 @25°C, (max±1.5) • SOP-8L / QFN3X3-16 Package The IDSEN ID6671 12 Bit angular encoder is a rotary position sensor with integrated CMOS-Hall sensors for scanning a permanent magnet. The signal conditioning unit generates constantamplitude sine and cosine voltages that can be used for angle calculation. The incremental ABZ output mode is available in this sensor series, making the chip suitable to replace various optical encoders. The maximum resolution is 4096 steps or 1024 pulses per revolution. The absolute angle position is also provided as a 12bit PWM output. Package Overview Applications • • • • • • Rotary position sensor Rotary encoder Contactless potentiometer Valve position sensor Knob sensor Angle/length measuring SOP-8L QFN 3X3-16 Order Information Part Number Temp Range Packing -40~125℃ Reel, 3000pieces/reel ID6671CT ID6671QT ID6671 Rev 2.0 May. 2025 Package Type SOP-8L QFN3X3-16 1 / 30 PDF
Документация на серию ID6671

Дата модификации: 14.07.2025

Размер: 2.48 Мб

30 стр.

    Публикации 1

    показать свернуть
    29 октября
    статья

    Датчики магнитного поля IDSEN для измерения перемещения, скорости вращения и угла поворота

    Олег Пушкарев (КОМПЭЛ) КОМПЭЛ представляет компанию Shanghai Indasen Microelectronics Co., Ltd. (IDSEN) – производителя датчиков магнитного поля, положения/скорости и тока, который был основан в 2021 году в Шанхае. Продукция компании выпускается... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
