ID8113A

IDSEN
ID8113 High-sensitivity Unipolar Hall-effect sensor 1. Features and Benefits • High sensitivity Unipolar type • Operating voltage range: 3.0V to 24V • Built-in temperature compensation circuit • Built-in reverse power supply voltage protection • High sensitivity magnetic characteristics: BOP=30Gs, BRP=20Gs • Operating temperature range: -40°C to +125°C • Excellent ESD performance:...
развернуть ▼ свернуть ▲

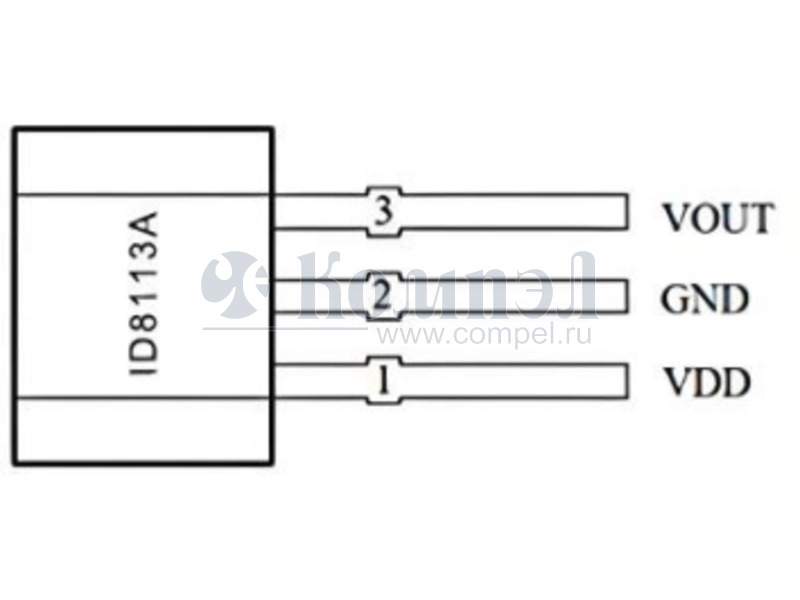

Внешний вид ID8113A

Технические характеристики

показать свернуть
Корпус TO92S
Тип датчика
Рабочая температура
Монтаж
Применение
Примечание Unipolar; 30 GS; 3.0V to 24V; Open Drain
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Тип T раб Монтаж Применение Примечание Карточка
товара
P= MT8511A (MAGNTEK)

TO924 50 шт

 —
P- MT8315A (MAGNTEK)

TO-92-3 1000 шт

 —

Файлы 1

показать свернуть
ID8113 High-sensitivity Unipolar Hall-effect sensor 1. Features and Benefits • High sensitivity Unipolar type • Operating voltage range: 3.0V to 24V • Built-in temperature compensation circuit • Built-in reverse power supply voltage protection • High sensitivity magnetic characteristics: BOP=30Gs, BRP=20Gs • Operating temperature range: -40°C to +125°C • Excellent ESD performance: HBM ±4KV • Lead-free and eco-friendly packages: TO92S, SOT23-3L, SOT23 • Open-drain output 2. Applications • Brushless DC motor position detection • Motor speed measurement • Cover detection for washing machines/vacuum cleaners/air purifiers/soybean milk machines • Power tools • Motor speed measurement 3. Description The ID8113 is a high-performance, highsensitivity, Unipolar Hall-effect sensor primarily used for non-contact switching. For the ID8113 chip in TO-92S and SOT23 packages: When a sufficiently strong S-pole magnetic field is applied to the marked side of the package, the output goes low (BOP). When the S-pole magnetic field decreases to the release point (BRP), the output returns to high. For the SOT23-3L package, the sensing behavior is reversed: A sufficiently strong N-pole magnetic field on the marked side triggers a low output (BOP). When the N-pole field weakens to the release point (BRP), the output switches back to high. The ID8113 is based on advanced Bi-CMOS technology and incorporates chopper-stabilized technology to enhance switching point accuracy and stability. It is available in TO-92S, SOT23-3L and SOT23 packages, with an operating temperature range of -40°C to 125°C. 4. Ordering Information Part No. ID8113A ID8113AT ID8113ET Package SIP-3L(TO92S) SOT23-3L SOT23 Remark Bulk， 1000 pieces/bag Reel， 3000 pieces/reel Reel， 3000 pieces/reel 5. Functional Diagram ID8113 Rev1.1 Jan.2023 1/8 PDF
Документация на серию ID8113

Дата модификации: 27.08.2025

Размер: 1.4 Мб

8 стр.

    Публикации 1

    показать свернуть
    29 октября 2025
    статья

    Датчики магнитного поля IDSEN для измерения перемещения, скорости вращения и угла поворота

    Олег Пушкарев (КОМПЭЛ) КОМПЭЛ представляет компанию Shanghai Indasen Microelectronics Co., Ltd. (IDSEN) – производителя датчиков магнитного поля, положения/скорости и тока, который был основан в 2021 году в Шанхае. Продукция компании выпускается... ...читать
