Z1000 380 V

Issata
Ignitor (400W, 1000W) Импульсное зажигающее устройство (ИЗУ) Сведения об изделии:  ИЗУ предназначено для запуска газоразрядных ламп высокого давления типа ДНаТ, МГЛ, мощностью 70-400Вт, при включении их с электромагнитными пускорегулирующими аппаратами, в сети переменного тока частотой 50-60Гц и номинальным напряжением 220В или 380В.  При запуске лампы, ИЗУ выдает импульсы высокого напряжен...
развернуть ▼ свернуть ▲

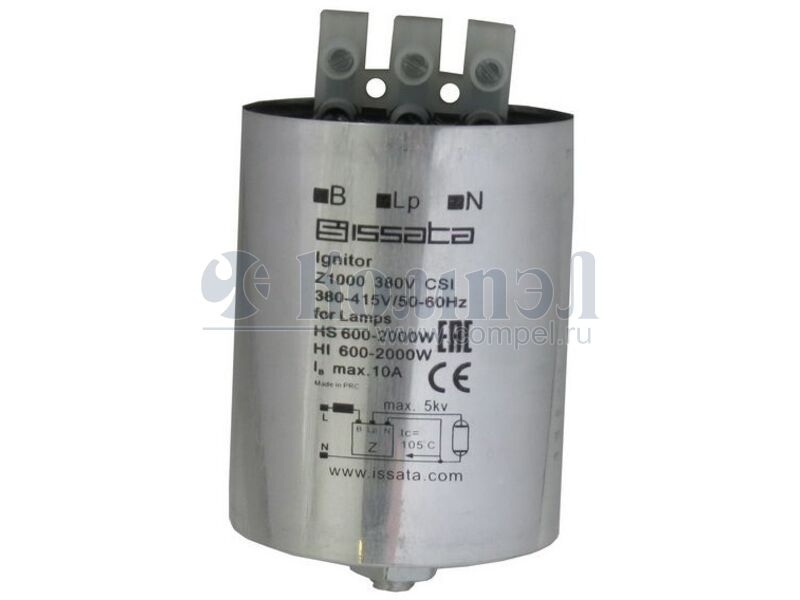

Внешний вид Z1000 380 V

Технические характеристики

показать свернуть
  Примечание: Электронное ИЗУ Z1000 CSI 380V 300 пФ 600-2000 Вт; Ёмкость:300 пФ;Мощность:600-2000 Вт;Тип лампы:ДНаТ, МГЛ;Габаритные размеры, LxD:97x55 мм;Ток лампы:5 А;Напряжение розжига:4-5 кВ;Питающее напряжение:380-415 В
Емкость
Диаметр
Высота
Напряжение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Ignitor (400W, 1000W) Импульсное зажигающее устройство (ИЗУ) Сведения об изделии:  ИЗУ предназначено для запуска газоразрядных ламп высокого давления типа ДНаТ, МГЛ, мощностью 70-400Вт, при включении их с электромагнитными пускорегулирующими аппаратами, в сети переменного тока частотой 50-60Гц и номинальным напряжением 220В или 380В.  При запуске лампы, ИЗУ выдает импульсы высокого напряжения (до нескольких киловольт), при помощи которых в лампе зажигается дуга. После розжига лампы, подача импульсов высокого напряжения прекращается и ИЗУ не оказывает никакого влияния на дальнейшую работу газоразрядной лампы. Контроль розжига лампы осуществляется по силе тока протекающего через лампу или напряжению на ней.  По способу подключения различают два типа, параллельное и последовательное. При параллельном подключении ИЗУ к газоразрядной лампе, импульс высокого напряжения воздействует как на лампу так и на дроссель (ЭмПРА), что может привести к пробою последнего. Параллельное подключение предусматривает обязательное подключение компенсирующего конденсатора параллельно цепи питания. Емкость конденсатора выбирается в зависимости от мощности подключаемой лампы. Преимущества параллельного подключения, при работе лампы ток не протекает через обмотку трансформатора ИЗУ и потери мощности минимальны. При данной схеме подключения предъявляются особые требования к изоляции дросселя (ЭмПРА).  ИЗУ предназначенные для последовательного подключения включаются последовательно электродам лампы, импульсы высокого напряжения воздействуют только на лампу. После розжига лампы, ИЗУ остается включенной в цепи, ток протекает через обмотку трансформатора ИЗУ, при этом происходят дополнительные потери мощности (до 1%) в цепи. В связи с этим увеличиваются габариты и вес устройства. При данной схеме подключения не предъявляется особых требований к изоляции дросселя (ЭмПРА).  Особенности подключения: ИЗУ должно быть подключено как можно ближе к газоразрядной лампе, максимальная длинна проводников, от ИЗУ до лампы, должна составлять не более 1,5 метра. www.issata.com 1 PDF
Документация на Z1000 380 V

is Keywords:

Дата модификации: 24.01.2025

Размер: 257.6 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
