ECAP 180/35V 0812 105C

JB Capacitors Company
Конденсатор алюминиевый 35 В x 180 мкФ ±20%, Radial, -40...105 °C, 2000 ч
развернуть ▼ свернуть ▲

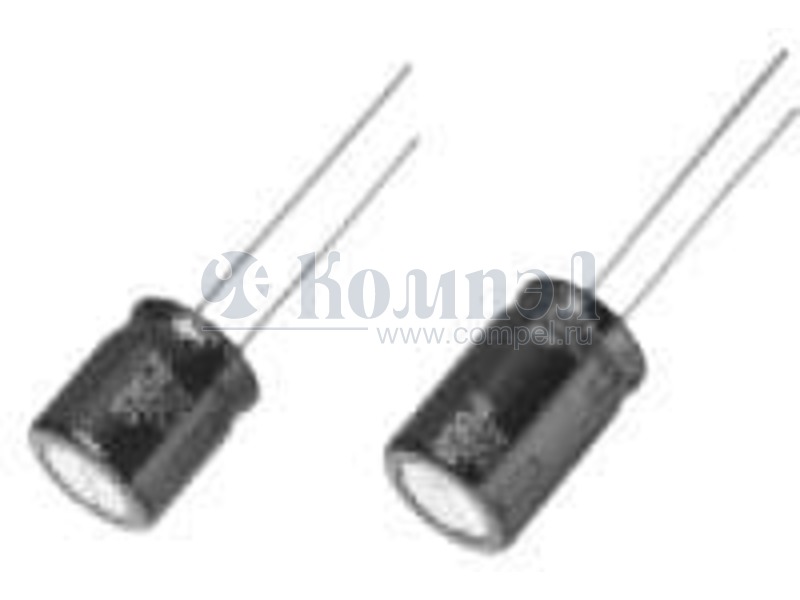

Внешний вид серии JRB

Технические характеристики

показать свернуть
Ёмкость номинальная
Допуск по ёмкости
Напряжение номинальное
Температура рабочая
Срок службы
Диаметр корпуса
Высота корпуса
Способ монтажа
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 19

показать свернуть
Тип Наименование Корпус Упаковка i Ёмкость Допуск Напряжение Температура рабочая Срок службы Диаметр Высота Способ монтажа Шаг ESR Импеданс Ток пульсаций НЧ Ток пульсаций ВЧ Применение Примечание Карточка
товара
A+ 35SEK180M (PAN)

— 200 шт — — — High Voltage(50V DC max) / 1000h At 125der
A+ EEUFC1J181S (PAN)

— 200 шт — — — —
A+ EEUFR1J181 (PAN)

— 200 шт — — — —
A+ EEUFR1V181 (PAN)

— 200 шт — — — —
A+ EEUFC1H181 (PAN)

— 200 шт — — — —
A+ EEUFC1H181L (PAN)

— 200 шт — — — —
A+ EEUFS1J181 (PAN)

— 200 шт — — — — THT Lytic, Higher Capacitance, Smaller size
A+ EEUFS1J181L (PAN)

— 200 шт — — — — THT Lytic, Higher Capacitance, Smaller size
A+ EEUFK1V181 (PAN)

— 200 шт — — — —
A+ EEUFC1J181 (PAN)

— 200 шт — — — —
A+ EEUFR1H181L (PAN)

— 200 шт — — — —
A+ EEH-AZSH181UB (PAN)

—

 — — —
A+ EEUFC1J181SB (PAN)

— 500 шт — — — —
A+ EEUFR1H181LB (PAN)

— 1000 шт — — — —
A+ EEUFR1J181B (PAN)

— 500 шт — — — —
A+ EEUFC1V181 (PAN)

— 200 шт — — — —
A+ EEUFR1V181B (PAN)

— 1000 шт — — — —
A+ EEUFM1H181L (PAN)

— 200 шт — — — —
A+ ERS1HM181F20OT (AISHI)

— — — — — — —

Файлы 1

показать свернуть
Radial Aluminum Electrolytic Capacitor – JRB FEATURES Ø Wide temperature range, long life: 105℃ 2000 hours. Ø Miniature and large capacity SPECIFICATIONS Operating Temperature Range -40℃ ~ +105℃ -25℃ ~ +105℃ 6.3V ~ 100V 160V ~ 450V 0.1μF~22000μF 0.47μF~470μF (℃) Rated Voltage Range (V) Capacitance Range Capacitance Tolerance (20℃, 120Hz) Leakage Current (+20℃, max) ±20% I≤0.01CV or 3μA I≤0.03CV(μA)+40μA (after 2 minutes, whichever is greater) (after 2 minutes) Dissipation Factor (+20℃, 120Hz) UR(V) 6.3 10 16 25 35 50 63 100 160~250 350~400 450 Tan δ(Max.) 0.22 0.17 0.15 0.14 0.12 0.10 0.09 0.08 0.12 0.15 0.17 When nominal capacitance exceeds 1000μF, add 0.02 to the value above for each 1000μF increase. Temperature Characteristics (Impedance ratio at UR (V) 6.3 10 16 25~100 160 200 250 350 400 450 Z-25℃/Z+20℃ 4 3 2 2 2 2 3 5 6 6 Z-40℃/Z+20℃ 8 6 4 3 2 2 3 5 6 6 120Hz) Load Life After applying rated voltage with specified ripple current for 2000 hours at +105℃ and then resumed 24 hours: Capacitance change: ±20% of the initial measured value Leakage current: ≤the initial specified value Dissipation factor: ≤200% of the initial specified value Shelf Life After storage for 1000 hours at +105℃ , UR to be applied for 30 minutes and then resumed 24 hours: Capacitance change: ±20% of the initial measured value Leakage current: ≤the initial specified value Dissipation factor: ≤200% of the initial specified value DIMENSIONS (mm) MULTIPLIER FOR RIPPLE CURRENT Frequency coefficient Frequency (Hz) Cap(μF) ΦD F Φd ±0.05 5 2.0 0.5 6.3 2.5 8 3.5 L<20 L≥20 0.5 0.6 10 12.5/13 5.0 0.6 16~18 7.5 22 10 50 (60) 120 400 1K 10K 50K-100K CAP ≤10 0.8 1 1.30 1.45 1.65 1.70 10<CAP≤100 0.8 1 1.23 1.36 1.48 1.53 100<CAP≤1000 0.8 1 1.16 1.25 1.35 1.38 1000<CAP 0.8 1 1.11 1.17 1.25 1.28 0.8 Temperature coefficient a Max. D<18 +1.5 -1.0 b Max. D=18 L<35.5 +1.5 -1.0 (D<18) 0.5 (D≥18) 1.0 L≥35.5 +2.0 -1.0 D>18 Temperature (℃) +70 +85 +105 Coefficient 1.96 1.68 1.0 +2.0 -1.0 Please visit our website to get more update data, those data & specification are subject to change without notice. www.jbcapacitors.com www.jbcapacitors.hk E-mail: info@jbcapacitors.com Tel : (852)2790 5091 Fax: (852)8169 8283 PDF
Документация на серию JRB

JRB-105-Leaded-Radial-Aluminum-Electrolytic-Capacitors 2000H 105℃ Radial Aluminum Electrolytic Capacitor

Дата модификации: 24.12.2018

Размер: 335.7 Кб

2 стр.

    Публикации 1

    показать свернуть
    16 мая 2016
    новость

    JRB - хорошие конденсаторы по отличной цене от JB Capacitors

    Серия JRB – это новая серия электролитических конденсаторов в складской программе Компэл от известного производителя JB Capacitors. Эти конденсаторы предназначены для самого массового сегмента потребительской электроники, имеющие базовые... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
