JFB02A473K100000B

JB Capacitors Company
Конденсатор плёночный 100 В, 0.047 мкФ ±10%, Metallized Polyester
развернуть ▼ свернуть ▲

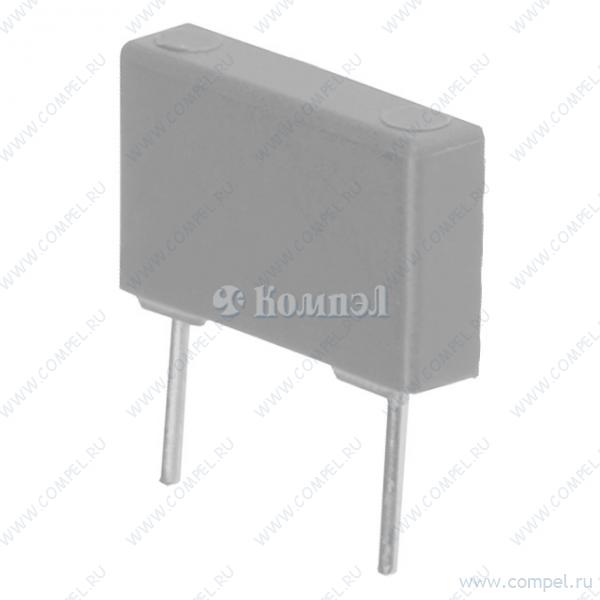

Изображение JFB02J104K100000B

Технические характеристики

показать свернуть
Номинальное постоянное напряжение
Номинальная ёмкость
Допуск ёмкости
Диэлектрик
Способ монтажа
Шаг выводов
Размер 13×7×10.5 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 24

показать свернуть
Тип Наименование Корпус Упаковка i VDC VAC Ёмкость Допуск Диэлектрик Монтаж Шаг Корпус Примечания Особенности Ток пульс. T раб ESR Класс Карточка
товара
P= JFL02A473K100000B (JB)

— 1000 шт Пленочный конденсатор - VDC: 100 В; Ёмкость: 0.047 мкФ; Допуск: ±10%; Диэлектрик: PP; М... — Polypropylene (PP), Metallized — — — — — —
A- BFC237021473 (VISHAY)


BFC237021473 (BRO/AVAG) 		— 2000 шт

 — Film Capacitor, Polyester, 100V, 10% +Tol, 10% -Tol, 0.047uF, Through Hole Mount — — — —
A- ECHU1473GC9 (PAN)

— 2000 шт

 — Film Capacitor, Polyphenylene Sulfide, 100V, 2% +Tol, 2% -Tol, 0.047uF, Surface Mount, 2416 — — —
A- ECHU1473JC9 (PAN)

— 2000 шт

 — Film Capacitor, Polyphenylene Sulfide, 100V, 5% +Tol, 5% -Tol, 0.047uF, Surface Mount, 2416 — — —
A- ECWU1473JC9 (PAN)

— 3000 шт — Film Capacitor, Polyethylene Naphthalate, 100V, 5% +Tol, 5% -Tol, 0.047uF, Surface Mount, 1913 — — —
A- ECWU1473KC9 (PAN)

— 3000 шт — Film Capacitor, Polyethylene Naphthalate, 100V, 10% +Tol, 10% -Tol, 0.047uF, Surface Mount, 1913 — — —
A- MKP1837347161G (VISHAY)

— 1 шт

 — — — — — — — —
A- MKT1818-347-014 (VISHAY)

—

 — Film Capacitor, Polyester, 100V, 5% +Tol, 5% -Tol, 0.047uF, Through Hole Mount, 3910 — — — —
A- MKT1817-347-015 (VISHAY)

— — Film Capacitor, Polyester, 100V, 10% +Tol, 10% -Tol, 0.047uF, Through Hole Mount, 3010 — — — —
A- MKT1817-347-014-W (VISHAY)

— — Film Capacitor, Polyester, 100V, 5% +Tol, 5% -Tol, 0.047uF, Through Hole Mount, 3010 — — — —
A- MKP385347016JBA2B0 (VISHAY)

—

 — Film Capacitor, Polypropylene, 160V, 5% +Tol, 5% -Tol, 0.047uF, Through Hole Mount — — — —
A- MKP1839347161 (VISHAY)

— Пленочный конденсатор - VDC: 160 В; VAC: 100 В; Ёмкость: 0.047 мкФ; Допуск: ±1%; Диэлек... — — — — — —
A- MKP1837347011 (VISHAY)

—

 — — — — — — — — —
A- BFC247086473 (VISHAY)

—

 — Film Capacitor, Polyester, 100V, 5% +Tol, 5% -Tol, 0.047uF, Through Hole Mount, 2810 — — — —
A- BFC241714703 (VISHAY)

—

 — — Film Capacitor, Polypropylene, 160V, 2% +Tol, 2% -Tol, 0.047uF, Through Hole Mount — — —
A- BFC237121473 (VISHAY)

— Пленочный конденсатор - VDC: 100 В; VAC: 63 В; Ёмкость: 0.047 мкФ; Допуск: ±10%; Диэлек... — Film Capacitor, Non-polarized, Polyester, 100V, 10% +Tol, 10% -Tol, 0.047uF, Through Hole Mount — — — —
A- BFC237086473 (VISHAY)

—

 — Film Capacitor, Polyester, 100V, 5% +Tol, 5% -Tol, 0.047uF, Through Hole Mount, 2810 — — — —
A- BFC237085473 (VISHAY)

— 1 шт

 — Film Capacitor, Polyester, 100V, 10% +Tol, 10% -Tol, 0.047uF, Through Hole Mount — — — —
A- B32529C1473J (TDK-EPC)

— 1 шт

 — — — — — — — — —
A- B32529C1473J000 (TDK-EPC)

— 1 шт

 — — — — — — — —
A- B32529C1473J189 (TDK-EPC)

— 1 шт

 — — — — — — — —
A- B32529C1473J289 (TDK-EPC)

—

 — — — — — — — —
A- B32529C1473K (TDK-EPC)

— 1 шт

 — — — — — — — — —
A- B32529C1473K000 (TDK-EPC)

— 1 шт

 — — — — — — — —

Файлы 2

показать свернуть
Metallized Polyester Film Capacitor – JFB FEATURES Ø Ø Ø Ø Non-inductive, extended foil, dip coated, high moisture resistance. Good reputation in use with filtering, DC blocking coupling and general communication equipment. High reliable with its Self-Healing performance. Coated with epoxy resin for superior heat resistance, humidity resistance and solvent resistance. SPECIFICATIONS Operating Temperature Rated Voltage Capacitance Range Capacitance Tolerance Insulation Resistance -40℃~ +85℃ 100V(2A), 250V(2E), 400V(2G), 630V(2J). 0.01 ~ 6.8µF ±5%, ±10%, ±20% UR≤100V UR>100V C≤0.33µF ≥3750MΩ C>0.33µF ≥1250S C≤0.33µF ≥7500MΩ C>0.33µF ≥2500S (20℃ 100VDC 60SEC) P.S: T[s]=I.R.[MΩ]*CN [µF] Dissipation Factor ≤0.01 (at 1KHz) STANDARD SIZE (mm) VDC Mfd 0.01 0.015 0.018 0.022 0.027 0.033 0.039 0.047 0.056 0.068 0.082 0.1 0.15 0.18 0.22 L 14 14 14 14 -14 14 -14 -14 -14 -14 -14 14 --14 -14 -14 --- 100V T 5.5 5.7 5.9 6 -6.3 6.8 -6 -6.5 -5.8 -6 -6.5 7 --7 -7.6 -7.2 --- (2A) H 10 10 10 10 -10 10 -10 -10.5 -10 -10 -10.4 10.8 --11 -11 -11 --- P 10 10 10 10 -10 10 -10 -10 -10 -10 -10 10 --10 -10 -10 --- L 14 14 14 14 -14 14 -14 -14 -14 -14 -14 14 --14 -14 -14 19 -- 250V T 4.8 6.5 6.5 6.5 -6.5 6.8 -6.5 -6.5 -5.8 -6.5 -6.5 7 --7 -7.6 -8.5 6.5 -- (2E) H 9 10 10 10 -10 10 -10 -10.5 -9 -10 -10.4 10.8 --11 -11 -12.5 10.5 -- P 10 10 10 10 -10 10 -10 -10 -10 -10 -10 10 --10 -10 -10 15 -- L 14 14 14 14 19 14 14 -14 -14 19 14 -14 -14 14 19 -14 19 19 25 14 19 24 400V T 4.8 6.5 6.5 6.5 7 6.5 6.8 -6.5 -6.5 8 6.5 -6.5 -6.5 7 7.5 -8.5 7.5 8 7 8.5 8 7 (2G) H 10 10 10 10 11 10 10 -10 -10.5 12 10 -10 -10.4 10.8 12 -13 11.5 12 11.5 12.5 12.5 12 P 10 10 10 10 15 10 10 -10 -10 15 10 -10 -10 10 15 -10 15 15 22.5 10 15 20 630V T 4.8 5.7 5.9 6 -6.3 6.8 7 6 8 6.5 8 9 7 9 7 9 9 8 8.5 8.5 -9.5 8 10.5 9.5 8 L 14 14 14 14 -14 14 19 14 19 14 19 14 19 14 19 14 14 19 24 18 -18 25 19 24 26.5 (2J) H 9 9.6 10 10 -9.5 10 11 10 12 10.5 11.5 12 11 13 11 13 14 12 12.5 14.5 -14.5 12.5 15 14.5 13 P 10 10 10 10 -10 10 15 10 15 10 15 10 15 10 15 10 10 15 20 15 -15 22.5 15 20 22.5 Please visit our website to get more update data, those data & specification are subject to change without notice. www.jbcapacitors.com www.jbcapacitors.hk E-mail: info@jbcapacitors.com Tel : (852)2790 5091 Fax: (852)8169 8283 1 PDF
Документация на серию JFB

JFB Metallized Polyester Film Capacitor 0.01 ~ 6.8μF Metallized Polyester Film Capacitor

Дата модификации: 16.05.2019

Размер: 257.9 Кб

2 стр.
