JFB02E225K200000B

JB Capacitors Company
Конденсатор плёночный 250 В, 2.2 мкФ ±10%, Metallized Polyester
развернуть ▼ свернуть ▲

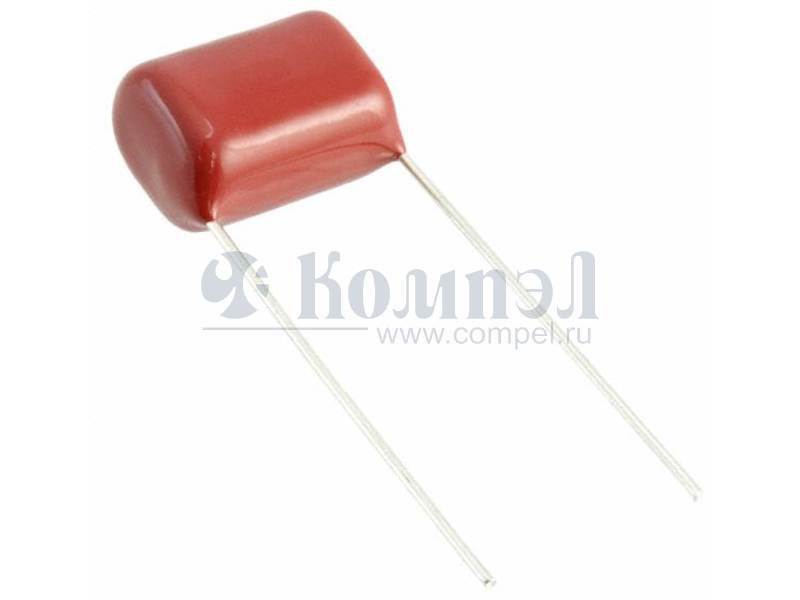

Изображение JFB02J104K100000B

Технические характеристики

показать свернуть
Номинальное постоянное напряжение
Номинальная ёмкость
Допуск ёмкости
Диэлектрик
Способ монтажа
Шаг выводов
Размер 23×12×18.5 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 24

показать свернуть
Тип Наименование Корпус Упаковка i VDC VAC Ёмкость Допуск Диэлектрик Монтаж Шаг Корпус Примечания Особенности Ток пульс. T раб ESR Класс Карточка
товара
P= JFL02E225K275000B (JB)

— 100 шт Пленочный конденсатор - VDC: 250 В; Ёмкость: 2.2 мкФ; Допуск: ±10%; Диэлектрик: PP; Мон... — Polypropylene (PP), Metallized — — — — — —
A- JFB02G225K275000B (JB)

— 100 шт — — — — — — —
A- JFW0A9225K275000B (JB)

— 100 шт Polypropylene (PP), Metallized — Film Capacitor, Polypropylene, 10% +Tol, 10% -Tol, 2.2uF, Through Hole Mount — — —
A- JFL02G225K275000B (JB)

— 100 шт Пленочный конденсатор - VDC: 400 В; Ёмкость: 2.2 мкФ; Допуск: ±10%; Диэлектрик: PP; Мон... — Polypropylene (PP), Metallized — — — — — —
A- JFW0A9225K375000B (JB)

— Polypropylene (PP), Metallized — — — — —
A- ECQE2225KFB (PAN)

— 500 шт

 — Film Capacitor, Polyester, 250V, 10% +Tol, 10% -Tol, 2.2uF, Through Hole Mount — — — —
A- ECWFD2W225JC (PAN)

— 1000 шт — Film Capacitor, Polypropylene, 450V, 5% +Tol, 5% -Tol, 2.2uF, Through Hole Mount — — — —
A- ECWFD2W225JB (PAN)

— 1000 шт — Film Capacitor, Polypropylene, 450V, 5% +Tol, 5% -Tol, 2.2uF, Through Hole Mount — — — —
A- ECWFD2W225J4 (PAN)

— 200 шт — Film Capacitor, Polypropylene, 450V, 5% +Tol, 5% -Tol, 2.2uF, Through Hole Mount — — — —
A- ECWFD2W225J (PAN)

— 1000 шт — Film Capacitor, Polypropylene, 450V, 5% +Tol, 5% -Tol, 2.2uF, Through Hole Mount — — — —
A- ECWF4225JL (PAN)

— 100 шт

 — Film Capacitor, Polypropylene, 400V, 5% +Tol, 5% -Tol, 2.2uF, Through Hole Mount — — — —
A- ECWF4225HL (PAN)

— 100 шт

 — Film Capacitor, Polypropylene, 400V, 3% +Tol, 3% -Tol, 2.2uF, Through Hole Mount — — —
A- ECWF2W225JA (PAN)

— 500 шт

 — Film Capacitor, Polypropylene, 450V, 5% +Tol, 5% -Tol, 2.2uF, Through Hole Mount — — — —
A- ECWF2225RJA (PAN)

— 200 шт

 — Film Capacitor, Polypropylene, 250V, 5% +Tol, 5% -Tol, 2.2uF, Through Hole Mount — — — —
A- ECWF2225JA (PAN)

— 500 шт

 — Film Capacitor, Polypropylene, 250V, 5% +Tol, 5% -Tol, 2.2uF, Through Hole Mount — — — —
A- ECW-FD2W225K (PAN)

— 1 шт — — — — — — — — —
A- ECQE2225RKB (PAN)

— 400 шт — Film Capacitor, Polyester, 250V, 10% +Tol, 10% -Tol, 2.2uF, Through Hole Mount — — — —
A- ECQE2225KF (PAN)

— 500 шт

 — Film Capacitor, Polyester, 250V, 10% +Tol, 10% -Tol, 2.2uF, Through Hole Mount — — — —
A- ECQE2225KB (PAN)

— 100 шт

 — Film Capacitor, Polyester, 250V, 10% +Tol, 10% -Tol, 2.2uF, Through Hole Mount — — — —
A- ECQE2225JF (PAN)

— 500 шт

 — Film Capacitor, Polyester, 250V, 5% +Tol, 5% -Tol, 2.2uF, Through Hole Mount — — — —
A- ECQE2225JB (PAN)

— 100 шт

 — Film Capacitor, Polyester, 250V, 5% +Tol, 5% -Tol, 2.2uF, Through Hole Mount — — — —
A- ECQ-E4225KF (PAN)

— — — — — — — — —
A- ECQ-E2W225KH (PAN)

— 100 шт — — — — — — — —
A- ECQ-E2225KF (PAN)

— 1 шт — — — — — — — —

Файлы 2

показать свернуть
Metallized Polyester Film Capacitor – JFB FEATURES Ø Ø Ø Ø Non-inductive, extended foil, dip coated, high moisture resistance. Good reputation in use with filtering, DC blocking coupling and general communication equipment. High reliable with its Self-Healing performance. Coated with epoxy resin for superior heat resistance, humidity resistance and solvent resistance. SPECIFICATIONS Operating Temperature Rated Voltage Capacitance Range Capacitance Tolerance Insulation Resistance -40℃~ +85℃ 100V(2A), 250V(2E), 400V(2G), 630V(2J). 0.01 ~ 6.8µF ±5%, ±10%, ±20% UR≤100V UR>100V C≤0.33µF ≥3750MΩ C>0.33µF ≥1250S C≤0.33µF ≥7500MΩ C>0.33µF ≥2500S (20℃ 100VDC 60SEC) P.S: T[s]=I.R.[MΩ]*CN [µF] Dissipation Factor ≤0.01 (at 1KHz) STANDARD SIZE (mm) VDC Mfd 0.01 0.015 0.018 0.022 0.027 0.033 0.039 0.047 0.056 0.068 0.082 0.1 0.15 0.18 0.22 L 14 14 14 14 -14 14 -14 -14 -14 -14 -14 14 --14 -14 -14 --- 100V T 5.5 5.7 5.9 6 -6.3 6.8 -6 -6.5 -5.8 -6 -6.5 7 --7 -7.6 -7.2 --- (2A) H 10 10 10 10 -10 10 -10 -10.5 -10 -10 -10.4 10.8 --11 -11 -11 --- P 10 10 10 10 -10 10 -10 -10 -10 -10 -10 10 --10 -10 -10 --- L 14 14 14 14 -14 14 -14 -14 -14 -14 -14 14 --14 -14 -14 19 -- 250V T 4.8 6.5 6.5 6.5 -6.5 6.8 -6.5 -6.5 -5.8 -6.5 -6.5 7 --7 -7.6 -8.5 6.5 -- (2E) H 9 10 10 10 -10 10 -10 -10.5 -9 -10 -10.4 10.8 --11 -11 -12.5 10.5 -- P 10 10 10 10 -10 10 -10 -10 -10 -10 -10 10 --10 -10 -10 15 -- L 14 14 14 14 19 14 14 -14 -14 19 14 -14 -14 14 19 -14 19 19 25 14 19 24 400V T 4.8 6.5 6.5 6.5 7 6.5 6.8 -6.5 -6.5 8 6.5 -6.5 -6.5 7 7.5 -8.5 7.5 8 7 8.5 8 7 (2G) H 10 10 10 10 11 10 10 -10 -10.5 12 10 -10 -10.4 10.8 12 -13 11.5 12 11.5 12.5 12.5 12 P 10 10 10 10 15 10 10 -10 -10 15 10 -10 -10 10 15 -10 15 15 22.5 10 15 20 630V T 4.8 5.7 5.9 6 -6.3 6.8 7 6 8 6.5 8 9 7 9 7 9 9 8 8.5 8.5 -9.5 8 10.5 9.5 8 L 14 14 14 14 -14 14 19 14 19 14 19 14 19 14 19 14 14 19 24 18 -18 25 19 24 26.5 (2J) H 9 9.6 10 10 -9.5 10 11 10 12 10.5 11.5 12 11 13 11 13 14 12 12.5 14.5 -14.5 12.5 15 14.5 13 P 10 10 10 10 -10 10 15 10 15 10 15 10 15 10 15 10 10 15 20 15 -15 22.5 15 20 22.5 Please visit our website to get more update data, those data & specification are subject to change without notice. www.jbcapacitors.com www.jbcapacitors.hk E-mail: info@jbcapacitors.com Tel : (852)2790 5091 Fax: (852)8169 8283 1 PDF
Документация на серию JFB

JFB Metallized Polyester Film Capacitor 0.01 ~ 6.8μF Metallized Polyester Film Capacitor

Дата модификации: 16.05.2019

Размер: 257.9 Кб

2 стр.

    Публикации 4

    показать свернуть
    12 июня 2013
    статья

    ПЭТФ, полипропилен, полистирол – пленочные конденсаторы широкого применения от JB Capacitors

    Низкая цена и доступность приводят к широкому распространению электролитических и керамических конденсаторов. Однако, не для всех целей они подходят. Так, например, высокие токи утечки не позволяют использовать электролиты в измерительных цепях,... ...читать

    12 июня 2013
    статья

    Реле постоянного тока G9E от Omron – дугогасящая конструкция для расцепления силовых цепей

        Как показывает практика, повышение коммутируемой мощности губительно сказывается на времени жизни реле. Это связано с тем, что силовые контакты реле под воздействием повышенной мощности и других факторов (таблица 1) со... ...читать

    12 апреля 2013
    новость

    Полиэстеровые пленочные конденсаторы серии JFB широкого применения

    На складе Компэл представлены пленочные конденсаторы широкого применения серии JFB от компании JB Capacitors. Конденсаторы серии JFB выполнены по технологии metallized polyester film: в качестве диэлектрика в этих конденсаторах используется... ...читать

    28 ноября 2012
    новость

    Помехоподавляющие конденсаторы класса X2 от JB Capacitors

    На склад Компэл поступили металлизированные полипропиленовые плёночные конденсаторы серии JFV компании JB Capacitors. Конденсаторы данной серии используются в цепях переменного тока и предназначены для подавления электромагнитных помех,... ...читать
