JFB02G474K150000B

JB Capacitors Company
Конденсатор плёночный 400 В, 0.47 мкФ ±10%, Metallized Polyester
развернуть ▼ свернуть ▲

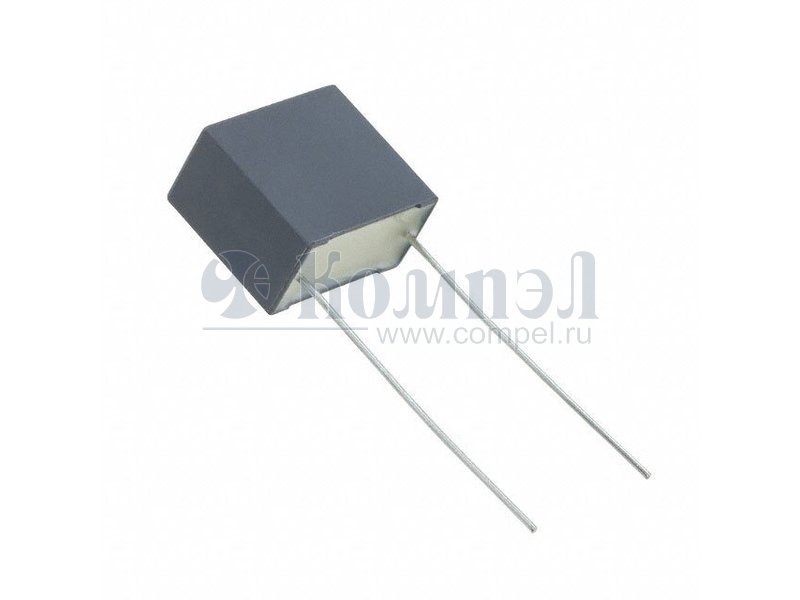

Изображение JFB02J104K100000B

Технические характеристики

показать свернуть
Ёмкость номинальная
Допуск по ёмкости
Напряжение постоянное номинальное
Тип диэлектрика
Способ монтажа
Шаг выводов
Применение
Температура рабочая
Размер 18×9×15 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 17

показать свернуть
Тип Наименование Корпус Упаковка i Ёмкость Допуск Напряжение VDC Напряжение VAC Тип диэлектрика Способ монтажа Шаг Корпус производителя ESR Ток пульсаций Классификация Применение Температура рабочая Примечание Карточка
товара
A- JFB02J474K200000B (JB)

— 200 шт — — — — — —
A- JFL02G474K200000B (JB)

— 200 шт Пленочный конденсатор - VDC: 400 В; Ёмкость: 0.47 мкФ; Допуск: ±10%; Диэлектрик: PP; Мо... — Polypropylene (PP), Metallized — — — — —
A- JFL02J474K200000B (JB)

— 200 шт Пленочный конденсатор - VDC: 630 В; Ёмкость: 0.47 мкФ; Допуск: ±10%; Диэлектрик: PP; Мо... — Polypropylene (PP), Metallized — — — — —
A- HCSB/2J474JB220 (HONGFA)

— 810 шт — Polypropylene (PP), Metallized — — — — — — Snubber capacitor for IGBT (PCB)
A- HMKP25/2J474J60A605 (HONGFA)

— 2400 шт — Polypropylene (PP), Metallized — — — — — — —
A- HMKP21/2J474JB0C000 (HONGFA)

— 1000 шт — Polypropylene (PP), Metallized — — — — — Metallized polypropylene film capacitor
A- HMKP21/2J474JB0A807 (HONGFA)

— 1000 шт — Polypropylene (PP), Metallized — — — — — Metallized polypropylene film capacitor
A- HMKP21/2J474J90C600 (HONGFA)

— 350 шт Polypropylene (PP), Metallized — — — — — —
A- HMKP21/2J474J90C000 (HONGFA)

— 2000 шт — Polypropylene (PP), Metallized — — — — — Metallized polypropylene film capacitor
A- HMKP21/2J474J90A707 (HONGFA)

— 2000 шт — Polypropylene (PP), Metallized — — — — — Metallized polypropylene film capacitor
A- HMKP21/2G474J90C000 (HONGFA)

— 2000 шт — Polypropylene (PP), Metallized — — — — — Metallized polypropylene film capacitor
A- HMKP21/2G474J90A707 (HONGFA)

— 2000 шт — Polypropylene (PP), Metallized — — — — — Metallized polypropylene film capacitor
A- HMKP21/2G474J60C600 (HONGFA)

— 200 шт Polypropylene (PP), Metallized — — — — — —
A- HMKP21/2G474J60C000 (HONGFA)

— 2400 шт — Polypropylene (PP), Metallized — — — — — Metallized polypropylene film capacitor
A- HMKP21/2G474J60A605 (HONGFA)

— 2400 шт — Polypropylene (PP), Metallized — — — — — Metallized polypropylene film capacitor
A- HCSA/2J474JC10C000 (HONGFA)

— 800 шт — Polypropylene (PP), Metallized — — — — — — Snubber capacitor for IGBT (Axial-type)
A- HCSA/2J474JC00C000 (HONGFA)

— 800 шт — Polypropylene (PP), Metallized — — — — — — Snubber capacitor for IGBT (Axial-type)

Файлы 2

показать свернуть
Metallized Polyester Film Capacitor – JFB FEATURES Ø Ø Ø Ø Non-inductive, extended foil, dip coated, high moisture resistance. Good reputation in use with filtering, DC blocking coupling and general communication equipment. High reliable with its Self-Healing performance. Coated with epoxy resin for superior heat resistance, humidity resistance and solvent resistance. SPECIFICATIONS Operating Temperature Rated Voltage Capacitance Range Capacitance Tolerance Insulation Resistance -40℃~ +85℃ 100V(2A), 250V(2E), 400V(2G), 630V(2J). 0.01 ~ 6.8µF ±5%, ±10%, ±20% UR≤100V UR>100V C≤0.33µF ≥3750MΩ C>0.33µF ≥1250S C≤0.33µF ≥7500MΩ C>0.33µF ≥2500S (20℃ 100VDC 60SEC) P.S: T[s]=I.R.[MΩ]*CN [µF] Dissipation Factor ≤0.01 (at 1KHz) STANDARD SIZE (mm) VDC Mfd 0.01 0.015 0.018 0.022 0.027 0.033 0.039 0.047 0.056 0.068 0.082 0.1 0.15 0.18 0.22 L 14 14 14 14 -14 14 -14 -14 -14 -14 -14 14 --14 -14 -14 --- 100V T 5.5 5.7 5.9 6 -6.3 6.8 -6 -6.5 -5.8 -6 -6.5 7 --7 -7.6 -7.2 --- (2A) H 10 10 10 10 -10 10 -10 -10.5 -10 -10 -10.4 10.8 --11 -11 -11 --- P 10 10 10 10 -10 10 -10 -10 -10 -10 -10 10 --10 -10 -10 --- L 14 14 14 14 -14 14 -14 -14 -14 -14 -14 14 --14 -14 -14 19 -- 250V T 4.8 6.5 6.5 6.5 -6.5 6.8 -6.5 -6.5 -5.8 -6.5 -6.5 7 --7 -7.6 -8.5 6.5 -- (2E) H 9 10 10 10 -10 10 -10 -10.5 -9 -10 -10.4 10.8 --11 -11 -12.5 10.5 -- P 10 10 10 10 -10 10 -10 -10 -10 -10 -10 10 --10 -10 -10 15 -- L 14 14 14 14 19 14 14 -14 -14 19 14 -14 -14 14 19 -14 19 19 25 14 19 24 400V T 4.8 6.5 6.5 6.5 7 6.5 6.8 -6.5 -6.5 8 6.5 -6.5 -6.5 7 7.5 -8.5 7.5 8 7 8.5 8 7 (2G) H 10 10 10 10 11 10 10 -10 -10.5 12 10 -10 -10.4 10.8 12 -13 11.5 12 11.5 12.5 12.5 12 P 10 10 10 10 15 10 10 -10 -10 15 10 -10 -10 10 15 -10 15 15 22.5 10 15 20 630V T 4.8 5.7 5.9 6 -6.3 6.8 7 6 8 6.5 8 9 7 9 7 9 9 8 8.5 8.5 -9.5 8 10.5 9.5 8 L 14 14 14 14 -14 14 19 14 19 14 19 14 19 14 19 14 14 19 24 18 -18 25 19 24 26.5 (2J) H 9 9.6 10 10 -9.5 10 11 10 12 10.5 11.5 12 11 13 11 13 14 12 12.5 14.5 -14.5 12.5 15 14.5 13 P 10 10 10 10 -10 10 15 10 15 10 15 10 15 10 15 10 10 15 20 15 -15 22.5 15 20 22.5 Please visit our website to get more update data, those data & specification are subject to change without notice. www.jbcapacitors.com www.jbcapacitors.hk E-mail: info@jbcapacitors.com Tel : (852)2790 5091 Fax: (852)8169 8283 1 PDF
Документация на серию JFB

JFB Metallized Polyester Film Capacitor 0.01 ~ 6.8μF Metallized Polyester Film Capacitor

Дата модификации: 16.05.2019

Размер: 257.9 Кб

2 стр.

    Публикации 3

    показать свернуть
    02 июля 2024
    статья

    Помехоподавляющие, снабберные, фильтрующие: пленочные конденсаторы Hongfa, Faratronic и JB Capacitors

    Константин Кузьминов (г. Заполярный) Не смотря на простоту исполнения и почтенный возраст технологии производства, пленочные конденсаторы до сих пор незаменимы в большинстве областей электроники. От их качества напрямую зависит работа самого... ...читать

    12 июня 2013
    статья

    ПЭТФ, полипропилен, полистирол – пленочные конденсаторы широкого применения от JB Capacitors

    Низкая цена и доступность приводят к широкому распространению электролитических и керамических конденсаторов. Однако, не для всех целей они подходят. Так, например, высокие токи утечки не позволяют использовать электролиты в измерительных цепях,... ...читать

    12 апреля 2013
    новость

    Полиэстеровые пленочные конденсаторы серии JFB широкого применения

    На складе Компэл представлены пленочные конденсаторы широкого применения серии JFB от компании JB Capacitors. Конденсаторы серии JFB выполнены по технологии metallized polyester film: в качестве диэлектрика в этих конденсаторах используется... ...читать
