JRB1C101M02000500110000B

JB Capacitors Company
Конденсатор алюминиевый 16 В x 100 мкФ ±20%, Radial, -40...105 °C, 2000 ч
развернуть ▼ свернуть ▲
Внешний вид серии JRB

Технические характеристики

показать свернуть
Номинальная ёмкость
Допуск ёмкости
Номинальное напряжение
Диаметр корпуса
Высота корпуса
Рабочая температура
Срок службы
Способ монтажа
Шаг между выводами
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 33

показать свернуть
Тип Наименование Корпус Упаковка i Ёмкость Допуск Напряжение Диаметр Высота Траб Наработка Монтаж Примечания Выводы Карточка
товара
P= TKR101M1CD11M (JAMICON)


ECAP 100/16V 0511 105C LEAD (JAMICON) 		— 36000 шт — —
P= JTK107M016S1AMC11L (JAMICON)

— 1 шт

 — — — — — — — — — —
P= SK016M0100A2F-0511 (YAG)


ECAP 100/16V 0511 SK (YAG) 		— в ленте 2000 шт конденсатор алюминиевый Radial 100 мкФ 16 В -40...85 °C 2000 ч Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 16V, 20% +Tol, 20% -Tol, 100uF, Through Hole Mount
P= SH016M0100A2F-0511 (YAG)


ECAP 100/16V 0511 105C SH (YAG) 		— в ленте 2000 шт

 — —

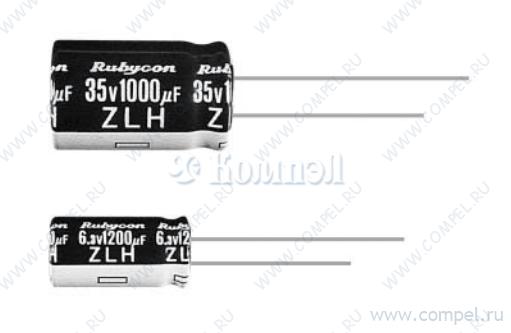

F~ 16ZLH100MEFC5X11 (RUB)

— 53 шт — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 16V, 20% +Tol, 20% -Tol, 100uF, Through Hole Mount
F~ EKZH160ELL101ME11D (NCC)

—

 — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 16V, 20% +Tol, 20% -Tol, 100uF, Through Hole Mount
F~ 16ZLH100MEFCT15X11 (RUB)

— — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 16V, 20% +Tol, 20% -Tol, 100uF, Through Hole Mount
F~ 16YXJ100M5X11 (RUB)

—

 — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 16V, 20% +Tol, 20% -Tol, 100uF, Through Hole Mount
F~ KL101M1CBKJ0511VBK (BURNON)

— 1000 шт

 — — — — — — — — — —
F~ RGA101M1CBK-0511 (LLN)

—

 — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 16V, 20% +Tol, 20% -Tol, 100uF
F~ UHV1C101MDD (NICHICON)

—

 — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 16V, 20% +Tol, 20% -Tol, 100uF, Through Hole Mount
A+ ECA1CHG101 (PAN)

— 200 шт

 Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 16V, 20% +Tol, 20% -Tol, 100uF, Through Hole Mount
A+ ECA1EHG101 (PAN)

— 200 шт

 Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 25V, 20% +Tol, 20% -Tol, 100uF, Through Hole Mount
A+ ECA1CM101 (PAN)

— 200 шт

 Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 16V, 20% +Tol, 20% -Tol, 100uF, Through Hole Mount
A+ SK016M0100B2F-0511 (YAG)

— 500 шт конденсатор алюминиевый Radial 100 мкФ 16 В -40...85 °C 2000 ч
A+ EEUFC1E101S (PAN)

— 200 шт
A+ EEUFC1C101 (PAN)

— 200 шт Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 16V, 20% +Tol, 20% -Tol, 100uF, Through Hole Mount
A+ SK025M0100AZF-0611 (YAG)

— в ленте 2000 шт конденсатор алюминиевый Radial 100 мкФ 25 В -40...85 °C 2000 ч
A+ EEUFR1C101 (PAN)

— 200 шт
A+ SE025M0100AZF-0611 (YAG)

— 2000 шт конденсатор алюминиевый Radial 100 мкФ 25 В -40...105 °C 1000 ч
A+ ECA1EM101 (PAN)

— 200 шт
A+ JRA1C101M02000500110000B (JB)

— 1000 шт алюминиевый конденсатор - Ёмкость: 100 мкФ; Напряжение: 16 В; Диаметр: 5 мм; Высота: 11... —
A+ EEUFR1E101 (PAN)

— 200 шт
A+ EXR101M16B (HITA)


ECAP 100/16V 0611 105C EXR (HITA) 		— 1 шт Aluminum Electrolytic Capacitor
A+ EXR101M25B (HITA)

— 1000 шт конденсатор алюминиевый Radial 100 мкФ 25 В -40...105 °C 2000 ч Aluminum Electrolytic Capacitor
A+ JRC1E101M02500630110000B (JB)

— 1 шт — — —
A+ JRA1E101M02500630110000B (JB)

— 1000 шт алюминиевый конденсатор - Ёмкость: 100 мкФ; Напряжение: 25 В; Диаметр: 6.3 мм; Высота: ... —
A+ JRB1E101M02500630110000B (JB)


ECAP 100/25V 0611 105C (JB) 		— 1000 шт конденсатор алюминиевый Radial 100 мкФ 25 В -40...105 °C 2000 ч Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 25V, 20% +Tol, 20% -Tol, 100uF, Through Hole Mount
A+ JRB1E101M02500630110000BST (JB)

— 1000 шт — — —
A+ SC025M0100BZF-0611 (YAG)

— 500 шт конденсатор алюминиевый Radial 100 мкФ 25 В -40...105 °C 3000 ч For Low impedance and Low E.S.R Suitable for Output of Mother Board
A+ SE016M0100B2F-0511 (YAG)

— 500 шт конденсатор алюминиевый Radial 100 мкФ 16 В -40...105 °C 1000 ч
A+ 16SEPC100M (PAN)

— 500 шт Super low ESR / Large capacitance
A+ SE025M0100BZF-0611 (YAG)

— 500 шт конденсатор алюминиевый Radial 100 мкФ 25 В -40...105 °C 1000 ч

Сопутствующие товары 21

показать свернуть
Наименование Корпус Упаковка Краткое описание Карточка
товара
CA45-D016K107T (XIANGYEE)

TANT73433173X43X31MM в ленте 500 шт

 TANT73433173X43X31MM —
CA45-D020K107T (XIANGYEE)

TANT73433173X43X31MM в ленте 500 шт

 TANT73433173X43X31MM —
CA45-E020K107T (XIANGYEE)

TANT73434373X43X43MM 1 шт

 TANT73434373X43X43MM —
CA45-E025K107T (XIANGYEE)

TANT73434373X43X43MM в ленте 4000 шт

 TANT73434373X43X43MM —
CA45L-D020K107TE300 (XIANGYEE)

TANT73433173X43X31MM в ленте 2000 шт

 TANT73433173X43X31MM —
CA45-C016K107T (XIANGYEE)

TANT60322860X32X28MM в ленте 8000 шт

 TANT60322860X32X28MM —
16TDC100MYF (PAN)

TANT73432073X43X20MM 3000 шт

 TANT73432073X43X20MM —
16TQC100MYF (PAN)

— в ленте 3000 шт — —
20TQC100MD2 (PAN)

— в ленте 3000 шт — —
C 16V-100uF 10% LowESR CA45L-C016K107E800 (XIANGYEE)

—

 — —
TCSCS1C107KDAR (SAMSUNG)

— 1 шт

 — —
L-KLS10-TCA-107K16V-D (KLS)

— в ленте 500 шт

 — —
CA55-E025M107TE080 (XIANGYEE)

TANT73434373X43X43MM TANT73434373X43X43MM —
CA45-D016M107T (XIANGYEE)

TANT73433173X43X31MM 1 шт

 TANT73433173X43X31MM —
CA45-C016M107T (XIANGYEE)

TANT60322860X32X28MM 10 шт

 TANT60322860X32X28MM —
C 16V-100uF 10% CA45-C016K107T (XIANGYEE)

—

 — —
16TQC100M (PAN)

—

 — —
20TDC100MYF (PAN)

— 2500 шт

 — —
20TQC100MYF (PAN)

— 2500 шт — —
25TQC100MD3 (PAN)

— 2500 шт — —
MCCB1C107M2ECB (MULTCMP)

— 1 шт

 — —

Файлы 1

показать свернуть
Radial Aluminum Electrolytic Capacitor – JRB FEATURES Ø Wide temperature range, long life: 105℃ 2000 hours. Ø Miniature and large capacity SPECIFICATIONS Operating Temperature Range -40℃ ~ +105℃ -25℃ ~ +105℃ 6.3V ~ 100V 160V ~ 450V 0.1μF~22000μF 0.47μF~470μF (℃) Rated Voltage Range (V) Capacitance Range Capacitance Tolerance (20℃, 120Hz) Leakage Current (+20℃, max) ±20% I≤0.01CV or 3μA I≤0.03CV(μA)+40μA (after 2 minutes, whichever is greater) (after 2 minutes) Dissipation Factor (+20℃, 120Hz) UR(V) 6.3 10 16 25 35 50 63 100 160~250 350~400 450 Tan δ(Max.) 0.22 0.17 0.15 0.14 0.12 0.10 0.09 0.08 0.12 0.15 0.17 When nominal capacitance exceeds 1000μF, add 0.02 to the value above for each 1000μF increase. Temperature Characteristics (Impedance ratio at UR (V) 6.3 10 16 25~100 160 200 250 350 400 450 Z-25℃/Z+20℃ 4 3 2 2 2 2 3 5 6 6 Z-40℃/Z+20℃ 8 6 4 3 2 2 3 5 6 6 120Hz) Load Life After applying rated voltage with specified ripple current for 2000 hours at +105℃ and then resumed 24 hours: Capacitance change: ±20% of the initial measured value Leakage current: ≤the initial specified value Dissipation factor: ≤200% of the initial specified value Shelf Life After storage for 1000 hours at +105℃ , UR to be applied for 30 minutes and then resumed 24 hours: Capacitance change: ±20% of the initial measured value Leakage current: ≤the initial specified value Dissipation factor: ≤200% of the initial specified value DIMENSIONS (mm) MULTIPLIER FOR RIPPLE CURRENT Frequency coefficient Frequency (Hz) Cap(μF) ΦD F Φd ±0.05 5 2.0 0.5 6.3 2.5 8 3.5 L<20 L≥20 0.5 0.6 10 12.5/13 5.0 0.6 16~18 7.5 22 10 50 (60) 120 400 1K 10K 50K-100K CAP ≤10 0.8 1 1.30 1.45 1.65 1.70 10<CAP≤100 0.8 1 1.23 1.36 1.48 1.53 100<CAP≤1000 0.8 1 1.16 1.25 1.35 1.38 1000<CAP 0.8 1 1.11 1.17 1.25 1.28 0.8 Temperature coefficient a Max. D<18 +1.5 -1.0 b Max. D=18 L<35.5 +1.5 -1.0 (D<18) 0.5 (D≥18) 1.0 L≥35.5 +2.0 -1.0 D>18 Temperature (℃) +70 +85 +105 Coefficient 1.96 1.68 1.0 +2.0 -1.0 Please visit our website to get more update data, those data & specification are subject to change without notice. www.jbcapacitors.com www.jbcapacitors.hk E-mail: info@jbcapacitors.com Tel : (852)2790 5091 Fax: (852)8169 8283 PDF
Документация на серию JRB

JRB-105-Leaded-Radial-Aluminum-Electrolytic-Capacitors 2000H 105℃ Radial Aluminum Electrolytic Capacitor

Дата модификации: 24.12.2018

Размер: 335.7 Кб

2 стр.

    Публикации 1

    показать свернуть
    16 мая 2016
    новость

    JRB - хорошие конденсаторы по отличной цене от JB Capacitors

    Серия JRB – это новая серия электролитических конденсаторов в складской программе Компэл от известного производителя JB Capacitors. Эти конденсаторы предназначены для самого массового сегмента потребительской электроники, имеющие базовые... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
