L-150A9VS/1EGW

Kingbright
L-150A9VS/1EGW T-1 3/4 (5mm) Single-Level Circuit Board Indicator DESCRIPTIONS z z PACKAGE DIMENSIONS The High Efficiency Red source color devices are made with Gallium Arsenide Phosphide on Gallium Phosphide Orange Light Emitting Diode The Green source color devices are made with Gallium Phosphide Green Light Emitting Diode FEATURES z z z z z Pre-trimmed leads for pc board mounting High r...
развернуть ▼ свернуть ▲

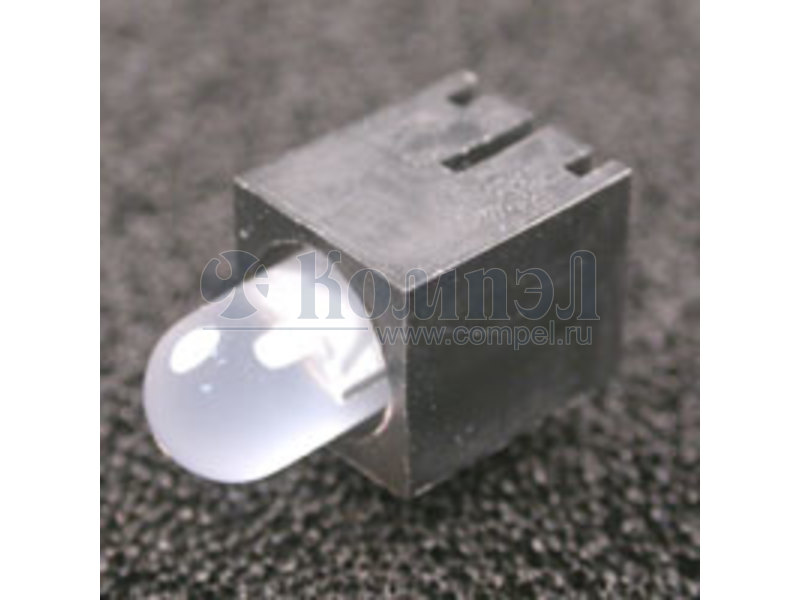

Внешний вид L-150A9VS/1EGW

Технические характеристики

показать свернуть
Цвета свечения
Количество цветов в корпусе
Длина волны 1 цвета 627
Сила света 1 кристалла
Угол по горизонтали
Угол по вертикали
Размер 5×6.22 мм
Рабочая температура
Примечания Dual Color LED, High Efficiency Red/green, Diffused White, T-1 3/4, 5mm
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Цвет N λ1 Длина волны 2 λ3 Iv1 Iv2 Iv3 Tц Поток U Pик αX αY CIE x CIE y Корпус Линза Схема T раб Примечания Карточка
товара
P= WP150A9VS/EGW (KGB)

— 1 шт

 627 — — — — — — — — — — — — — Dual Color LED, High Efficiency Red/green, Diffused White, T-1 3/4, 5mm
P- L-59BL/1EGW (KGB)

— 1 шт — — — — — — — — — — — — — — — — — — — — —

Файлы 1

показать свернуть
L-150A9VS/1EGW T-1 3/4 (5mm) Single-Level Circuit Board Indicator DESCRIPTIONS z z PACKAGE DIMENSIONS The High Efficiency Red source color devices are made with Gallium Arsenide Phosphide on Gallium Phosphide Orange Light Emitting Diode The Green source color devices are made with Gallium Phosphide Green Light Emitting Diode FEATURES z z z z z Pre-trimmed leads for pc board mounting High reliability-life measured in years Housing UL rating: 94V-0 Housing material: Type 66 nylon RoHS compliant z z z z z Status indicator Illuminator Signage applications Decorative and entertainment lighting Commercial and residential architectural lighting t h g i r b APPLICATIONS g in K Notes: 1. All dimensions are in millimeters (inches). 2. Tolerance is ±0.25(0.01") unless otherwise noted. 3. Lead spacing is measured where the leads emerge from the package. 4. The specifications, characteristics and technical data described in the datasheet are subject to change without prior notice. SELECTION GUIDE Part Number Emitting Color (Material) Lens Type ■ High Efficiency Red (GaAsP/GaP) Iv (mcd) @ 20mA [2] Min. Typ. 18 50 *12 *30 White Diffused L-150A9VS/1EGW ■ Green (GaP) Viewing Angle [1] 2θ1/2 40° 18 50 *18 *50 Notes: 1. θ1/2 is the angle from optical centerline where the luminous intensity is 1/2 of the optical peak value. 2. Luminous intensity / luminous flux: +/-15%. * Luminous intensity value is traceable to CIE127-2007 standards. © 2019 Kingbright. All Rights Reserved. Spec No: DSAE7017 / 1102006958 Rev No: V.15A Date: 05/03/2019 Page 1 / 4 PDF
Документация на L-150A9VS/1EGW

L-150A9VS-1EGW(Ver.15A)

Дата модификации: 03.05.2019

Размер: 419.4 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
