WP934SB/4GD

Kingbright

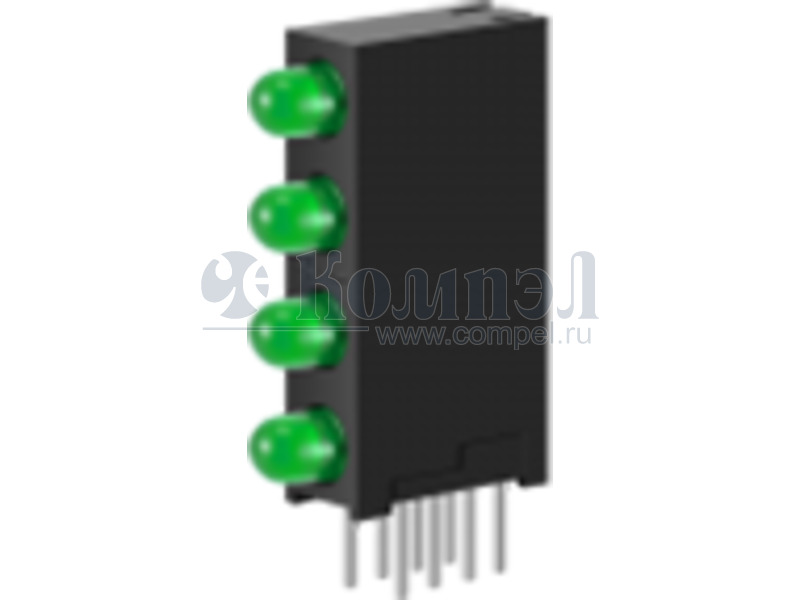

WP934SB/4GD T-1 (3mm) Quad-Level Circuit Board Indicator DESCRIPTION z PACKAGE DIMENSIONS The Green source color devices are made with Gallium Phosphide Green Light Emitting Diode FEATURES z z z z z z Quad-level design, save board space Different color combination available Black case enhances contrast ratio Housing UL rating: 94V-0 Housing material: Type 66 nylon RoHS compliant APPLICATIO...
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Цвета свечения
Количество цветов в корпусе
Длина волны 1 цвета 565
Сила света 1 кристалла
Угол по горизонтали
Угол по вертикали
Размер 2.9×20.3 мм
Рабочая температура
Примечания Single Color LED Array, Green, Diffused, T-1, 2.9mm
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Цвет N λ1 Длина волны 2 λ3 Iv1 Iv2 Iv3 Tц Поток U Pик αX αY CIE x CIE y Корпус Линза Схема T раб Примечания Карточка
товара
F~ L-7104SB/4GD (KGB)

— в линейках 120 шт 565 — — — — — — — — — — — — Single Color LED Array, Green, Diffused, T-1, 3mm

Файлы 1

показать свернуть
WP934SB/4GD T-1 (3mm) Quad-Level Circuit Board Indicator DESCRIPTION z PACKAGE DIMENSIONS The Green source color devices are made with Gallium Phosphide Green Light Emitting Diode FEATURES z z z z z z Quad-level design, save board space Different color combination available Black case enhances contrast ratio Housing UL rating: 94V-0 Housing material: Type 66 nylon RoHS compliant APPLICATIONS z z z z z Status indicator Illuminator Signage applications Decorative and entertainment lighting Commercial and residential architectural lighting Notes: 1. All dimensions are in millimeters (inches). 2. Tolerance is ±0.25(0.01") unless otherwise noted. 3. Lead spacing is measured where the leads emerge from the package. 4. The specifications, characteristics and technical data described in the datasheet are subject to change without prior notice. SELECTION GUIDE Part Number Emitting Color (Material) Lens Type WP934SB/4GD ■ Green (GaP) Green Diffused Iv (mcd) @ 10mA [2] Viewing Angle [1] Min. Typ. 2θ1/2 10 25 50° Notes: 1. θ1/2 is the angle from optical centerline where the luminous intensity is 1/2 of the optical peak value. 2. Luminous intensity / luminous flux: +/-15%. 3. Luminous intensity value is traceable to CIE127-2007 standards. © 2019 Kingbright. All Rights Reserved. Spec No: DSAF1574 / 1102012927 Rev No: V.11B Date: 04/08/2019 Page 1 / 4 PDF
Документация на WP934SB/4GD

WP934SB-4GD(Ver.11B)

Дата модификации: 08.04.2019

Размер: 308 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
