LP7011ANL

Link-PP
Schematic: TCT1 1 TD1+ 2 1CT∶1CT 1CT∶1CT TCT3 7 TD3+ 8 1CT∶1CT 18 MCT3 17 MX3+ 16 MX3- TD3- 9 TCT4 10 TD4+ 11 21 MCT2 20 MX2+ 19 MX2- TD2- 6 1CT∶1CT TD4- 12 ECN NO. A REL DESCRIPTION 15 MCT4 14 MX4+ 2011/65/EU 2019/08/21 X:X ±0.30 APPD: X:XX ±0.25 CHKD: X:XXX ±0.05 DR: ANGLES ±1° UNIT: LINK-PP INT'L TECHNOLOGY CO., LIMITED TITLE: SCALE: Website: http://www.lin...
развернуть ▼ свернуть ▲

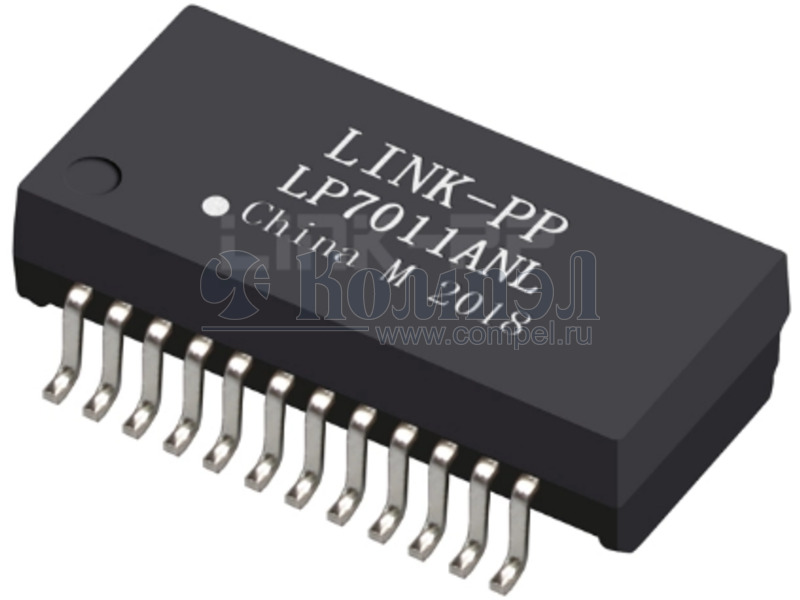

Внешний вид LP7011ANL
Внешний вид LP7011ANL



Технические характеристики

показать свернуть
Тип монтажа
Коэффициент трансформации
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Schematic: TCT1 1 TD1+ 2 1CT∶1CT 1CT∶1CT TCT3 7 TD3+ 8 1CT∶1CT 18 MCT3 17 MX3+ 16 MX3- TD3- 9 TCT4 10 TD4+ 11 21 MCT2 20 MX2+ 19 MX2- TD2- 6 1CT∶1CT TD4- 12 ECN NO. A REL DESCRIPTION 15 MCT4 14 MX4+ 2011/65/EU 2019/08/21 X:X ±0.30 APPD: X:XX ±0.25 CHKD: X:XXX ±0.05 DR: ANGLES ±1° UNIT: LINK-PP INT'L TECHNOLOGY CO., LIMITED TITLE: SCALE: Website: http://www.link-pp.com APPD 13 MX4- RoHS LINK-PP DATE Electrical Specifications @25℃ 1.Turns Ratio: 1CT∶1CT ±5% 2.OCL:120uH Min @100KHz,100mV 3.Insertion Loss: 100KHz: -3.0dB Max 1-100MHz:-1.0dB MAX 100-400MHz: -3.0dB Max. 500MHz:-1.8dB(typ.) 4.Return Loss(dB MIN @100Ω): 1-100MHz:-22 100-500MHz:-22+20*LOG(f/100) 5.Crosstalk(dB MIN): 1-100MHz:-28 100-500MHz:-19 6.CDMR(dB MIN): 1-250MHz:-30 250-500MHz:-22 7.Hipot: 1500Vrms 1 min 8.Operating Temperature: -40℃～+85℃ 22 MX1- TD1- 3 TCT2 4 TD2+ 5 24 MCT1 23 MX1+ REV. Email: info@link-pp.com James 2/1 10G Base-T Magnetics Modules For PoE Application PART NO.: mm SHEET: Tel: +86-0752-3322916 1/2 LP7011ANL REV: A DWG NO.: LP19082102 Fax: +86-0752-3161926 PDF
Документация на LP7011ANL

LP7011ANL 10G Base-T Single Port SMD 24 PIN Low Profile PoE Lan Magnetics

Дата модификации: 24.08.2022

Размер: 88.4 Кб

2 стр.

    Публикации 1

    показать свернуть
    17 ноября 2022
    новость

    Ethernet-трансформаторы Link-PP доступны со склада

    13 видов Ethernet–трансформаторов производства китайской компании Link–PP пополнили склад КОМПЭЛ. Изделия данного типа широко применяются при производстве телекоммуникационной аппаратуры от домашних роутеров до серверов. Link–PP... ...читать
